花型防滑手拧调节旋钮结构设计

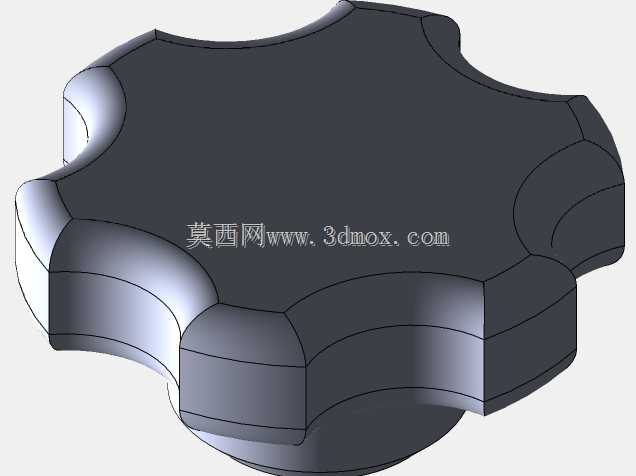

　　这款花型手拧旋钮是工业设备中常用的手动操作调节零件，日常多应用在检测传感设备、仪器仪表、小型工装夹具的手动调节工位上，用来实现无工具状态下的部件锁紧、参数微调、位置锁定功能，在不需要频繁大扭矩操作的场景下，能省去操作人员取用扳手、螺丝刀等工具的步骤，大幅提升现场调试、日常维护的操作效率。从结构设计逻辑来看，这款旋钮采用六瓣花形的外轮廓造型，每一处凸起的瓣状结构都对应人手握持时的指腹贴合位置，边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免操作人员快速拧动时划伤手部，也能在手部有少量油污、汗液的工况下，增加接触摩擦力，减少拧动过程中的打滑问题。旋钮的主体分为上下两个功能段，上部的大直径花型段是主要的施力区域，

　　直径尺寸适配成年人单手握持的发力范围，不需要过大的握持力就能传递足够的拧紧扭矩，下部的小直径圆柱段是安装配合区域，用来和被调节部件的安装孔位配合，内部可以根据实际安装需求加工内螺纹、顶丝孔或者定位卡槽，适配不同的连接固定方式。在安装边界设计上，这款旋钮的下部配合段直径小于上部握持段，安装后握持段底部和被安装面之间预留了足够的手指操作间隙，不会出现拧动时手指夹在旋钮和设备面板之间的问题，整体高度控制在紧凑范围内，不会在设备表面形成过高的凸起，避免日常操作中误碰导致的参数偏移或者锁紧失效。设计过程中特意将每一个花型瓣的侧面做了微弧面处理，而非平直的切面，这样的结构能让手指在不同角度握持时都能获得均匀的摩擦力，

　　不管是顺时针拧紧还是逆时针松开，都能顺畅施力，不会出现平直切面在特定角度下硌手的问题。这类旋钮常被用在传感器安装支架的角度调节、仪表外壳的快拆锁紧、小型试验设备的档位调节位置，相比带滚花的圆柱形旋钮，花型结构的施力点更明确，即使佩戴薄款劳保手套操作，也能准确找到施力位置，不会因为手套的防滑性不足导致操作打滑。在材质适配性上，这类结构既可以采用硬质尼龙注塑加工，用在对绝缘、轻量化有要求的电子检测设备上，也可以采用铝合金或者不锈钢机加工制作，用在有耐腐蚀、高强度要求的工业生产现场，结构本身没有复杂的倒扣或者薄壁结构，不管是注塑开模还是机加工都能实现较高的生产良率，不需要额外的复杂后处理工序。
