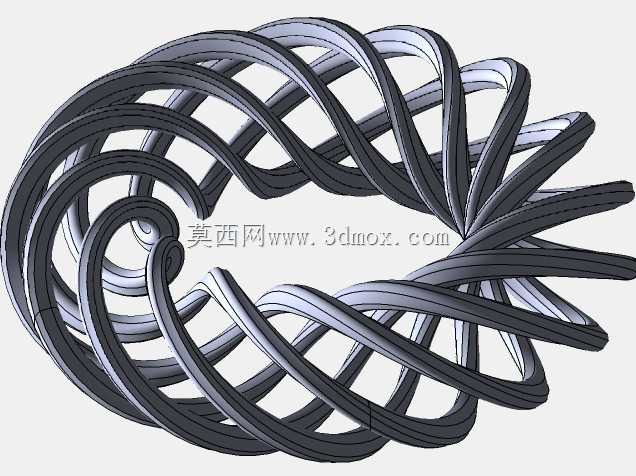

交错缠绕式环形编织曲面结构件

　　这类交错缠绕的环形编织结构，最初的设计思路来源于对传统编织工艺力学特性的借鉴，在常规环形构件的受力场景中，单一闭合环带的应力集中问题始终是结构设计的痛点，尤其是在承受周向交变载荷、多方向扭矩复合作用的工况下，传统等截面环形件很容易在应力集中位置出现疲劳裂纹。设计时将多组等截面带状构件沿环形基准路径做螺旋交错排布，每一组带材都沿环形轨迹完成多周期的扭转缠绕，相邻带材之间保持均匀的间隙，既避免了实体结构带来的重量冗余，又能让载荷在多组缠绕带材之间实现均匀分流，当某一位置承受局部冲击载荷时，作用力会顺着缠绕的带材路径快速分散到整个环形结构的各个位置，不会出现局部应力陡增的情况。从安装边界来看，该结构的整体外轮廓为规则环形，

　　内圈与外圈的径向尺寸保持固定公差范围，安装时可以直接适配常规环形基座的定位止口，不需要额外设计异形安装接口，带材的截面尺寸经过统一优化，在保证整体结构刚度的前提下，尽可能压缩了单根带材的截面厚度，让整体结构的重量比同尺寸实体环形件降低六成以上。在实际应用场景中，这类结构既可以作为特种流体管路的柔性支撑骨架，套在波纹管外部承担径向防护与载荷分散作用，避免管路受外力挤压出现变形堵管，也可以作为工业设备的异形散热构件，交错缠绕的结构大幅提升了与空气的接触面积，配合带材本身的导热材质特性，能在有限的环形安装空间内实现更高的散热效率，还可以作为装饰性承重结构应用在高端工业设备的外观防护部位，兼顾力学承载性能与视觉设计感。

　　建模过程中需要重点控制每一组缠绕带材的轨迹连续性，保证带材在扭转过程中截面始终保持法向对齐，避免出现曲面褶皱、截面畸变的问题，相邻带材的间隙要全程保持一致，不能出现局部干涉或者间隙不均的情况，同时要校验整体结构的最小壁厚，确保所有位置的结构强度都能满足工况载荷要求，环形两端的缠绕收头位置要做平滑过渡处理，避免出现尖锐棱边造成应力集中，也能防止安装使用过程中出现剐蹭问题。
