汽车四缸发动机排气歧管结构设计

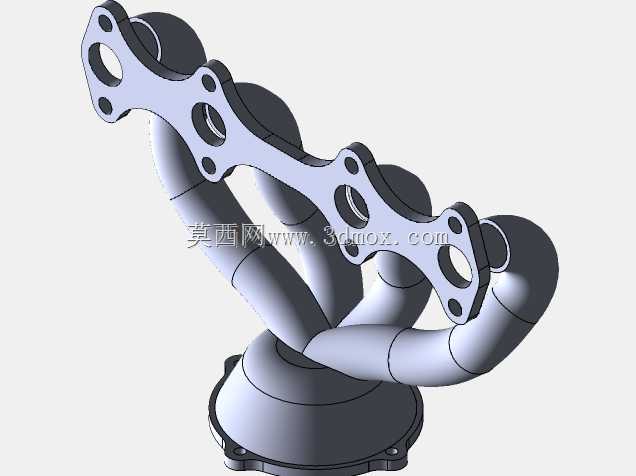

　　在汽车动力系统的进排气模块开发中，排气歧管是连接发动机气缸盖排气口与排气后处理系统的核心导流部件，其结构设计直接影响发动机的排气效率、动力输出特性以及排气背压控制水平，同时也关系到舱内热管理的布局合理性。这款四缸机型配套的排气歧管，采用四合一等长渐变管路布局，四个进气法兰端分别对应直列四缸发动机的各缸排气口，法兰面加工有定位螺栓孔与密封环槽，安装时可通过缸盖侧的定位销实现快速对位，配合金属密封垫片能够满足高温高压排气工况下的密封要求，避免出现排气泄漏导致的舱内温度异常、排放超标问题。

　　设计阶段首先需要匹配发动机的点火顺序与排气脉冲相位，通过调整各支管的弯曲曲率、长度差值，让各缸排出的废气在汇入总流道时不会产生明显的气流干涉，减少排气脉冲之间的相互阻滞，从而降低整体排气背压，帮助发动机在高转速区间获得更顺畅的废气排出效率，提升充气效率。管路部分采用渐变壁厚设计，靠近法兰端的管壁厚度更大，能够承受气缸盖传递的持续振动与高温热冲击，靠近总出口端的壁厚逐步收窄，在保证结构强度的前提下降低整体自重，减少对缸盖排气侧的附加载荷。

　　从安装边界来看，进气法兰的孔位间距完全匹配对应机型缸盖的排气侧安装孔坐标，总出口端的法兰结构可直接对接三元催化器入口的标准接口，整体外形轮廓避让了发动机舱内的周边部件，包括点火线圈、机油尺套管、冷却管路等，不会在装配过程中出现干涉问题。歧管的管路弯曲处采用大圆弧过渡设计，避免直角弯折造成的气流阻力突增，同时减少气流高速冲刷管壁带来的局部应力集中，提升部件的长期使用寿命。在实际装车场景中，这类歧管通常采用高硅钼铸铁材质铸造生产，能够耐受800摄氏度以上的持续排气高温，表面无需额外做防锈处理即可满足底盘与舱内的使用环境要求，支管的走向设计也预留了足够的热膨胀余量，在发动机冷热交变工况下不会因为热胀冷缩产生过大的装配应力，避免法兰面变形、管路开裂等常见故障。

　　针对不同排量的同系列机型，这款歧管的接口尺寸具备一定的通用性，仅需调整法兰密封槽的尺寸即可适配不同功率调校的版本，能够减少同平台车型的零部件开发种类，降低供应链的生产与仓储成本。建模过程中对所有安装孔位、管路曲率都做了参数化处理，后续如果需要调整支管长度、出口角度，可直接通过参数驱动快速生成新版本结构，大幅缩短改型设计的周期，也方便后续做CFD流场仿真分析时快速迭代优化方案。
