曲面格栅式传感器防护构件

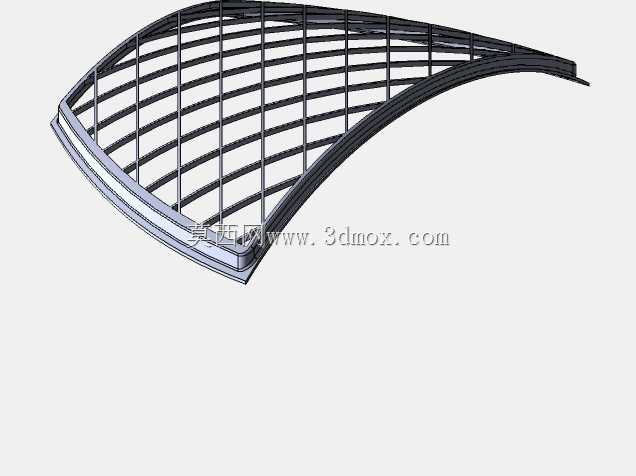

　　这类带弧形曲面的格栅式防护构件，主要应用在户外外露安装的传感检测单元外侧，尤其是车载环境感知传感器、工业现场露天布设的测距传感模组上，核心作用是在不遮挡信号传输路径的前提下，阻挡行进过程中飞溅的碎石、扬尘、雨雪碎屑直接冲击传感元件镜面，避免硬质刮擦造成的检测精度下降或是元件破损。从结构设计逻辑来看，整体采用贴合传感器安装面的流线型弧面轮廓，顺着设备外装的气动走向做收边处理，能降低高速行进时的风阻异响，也能减少气流裹挟的杂物在防护件表面的堆积。格栅条采用等间距平行排布，单根筋条的宽度做了收窄处理，在保证整体抗冲击刚度的前提下，尽可能缩减筋条对传感信号视场的遮挡占比，每根筋条的边缘都做了小圆角过渡，既避免加工装配过程中的锐边割伤，

　　也能减少光线在筋条边缘的漫反射对传感检测的干扰。安装边界上，防护件的底边做了贴合安装基座的折边结构，预留的安装位能直接匹配传感器外壳上的预装固定孔，不需要额外做转接支架，装配时可以直接卡入基座定位槽后用紧固件锁死，整体装配公差控制在合理范围，不会出现装配后与传感镜面干涉的问题。筋条之间的镂空间隙经过反复校核，既能够保证气流顺利穿过，避免强风环境下防护件承受过大风压产生形变，也能阻挡直径超过间隙的硬质异物直接撞击传感面，在实际工况测试中，对应常规道路场景下的飞溅碎石冲击，该结构的抗形变能力完全满足使用要求，不会出现筋条断裂脱落的情况。弧面的曲率设计完全匹配对应传感器的视场角范围，所有筋条的排布走向都顺着视场的边缘走向布置，

　　尽可能把结构件对检测范围的遮挡降到最低，不会在传感检测画面中形成大面积的固定遮挡盲区。折边位置做了加厚处理，作为整个防护件的受力承载基础，固定孔位周边做了局部加强筋，避免频繁拆装或是长期振动环境下出现固定位开裂的问题，整体结构没有冗余的设计部分，在满足防护强度要求的前提下尽可能控制构件重量，不会给安装基座带来额外的负重负担。
