水泵管路用多通弯头法兰连接结构

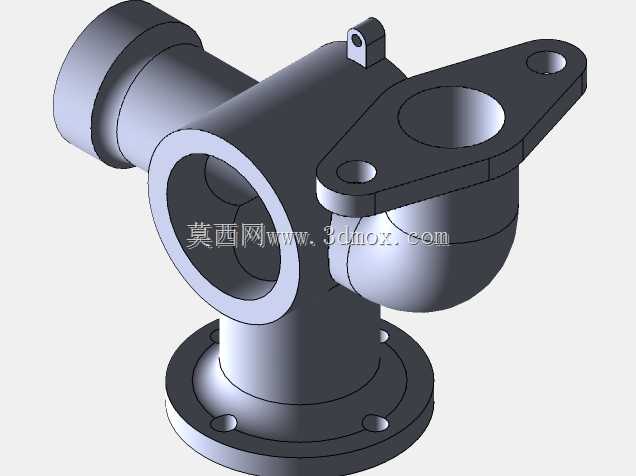

　　在民用供水、工业循环水、暖通给排水等流体输送系统的管路布设场景中，这类多通弯头法兰结构是水泵进出口端实现管路转向、多支路分流的核心连接部件，主要承担管路变向对接、流道平顺过渡、多管路汇通分流的作用，可避免管路硬接产生的应力集中，同时保障流体在转向过程中的压损控制在合理区间。从结构设计逻辑来看，该部件采用一体铸造成型的基体结构，底部设置圆形法兰盘，盘面上均匀分布螺栓过孔，用于和水泵泵体的出口端面对接，法兰端面预留有密封件安装槽位，安装时可搭配橡胶或金属密封垫片，通过螺栓预紧力实现端面静密封，防止输送流体泄漏。主体流道采用90度弯头的曲率设计，曲率半径经过流场仿真校核，既不会因曲率过小造成流体转向时产生过大的局部阻力，

　　也不会因曲率过大导致整体结构占用安装空间过多。侧方延伸的两个带耳安装法兰，主要用于对接支路管路或者安装压力检测、温度检测类传感元件，耳板上的安装孔可实现部件的辅助吊装与径向定位，避免管路运行过程中因流体脉动产生的振动导致连接螺栓松脱。侧面的外螺纹直连端，可直接对接带内螺纹的输水软管或硬管，减少管路转接的接头数量，降低潜在的泄漏点。从安装边界来看，底部法兰的螺栓孔分布圆直径、端面厚度需匹配对应功率水泵的出口安装尺寸，侧方法兰的中心高与外螺纹端的伸出长度，需要在管路布设时预留足够的操作空间，方便螺栓紧固与密封件更换，整体结构的壁厚根据公称压力等级设计，可满足常规1.6MPa工作压力下的强度要求，流道内壁做了平顺过渡处理，没有明显的台阶与锐角，可减少流体中的杂质在转向处沉积，降低长期运行后的流道堵塞风险。顶部的小型吊耳结构，方便大规格同类型部件在安装检修时的吊装作业，避免吊装过程中磕碰法兰密封面。
