互锁弯管衔接结构三维造型设计

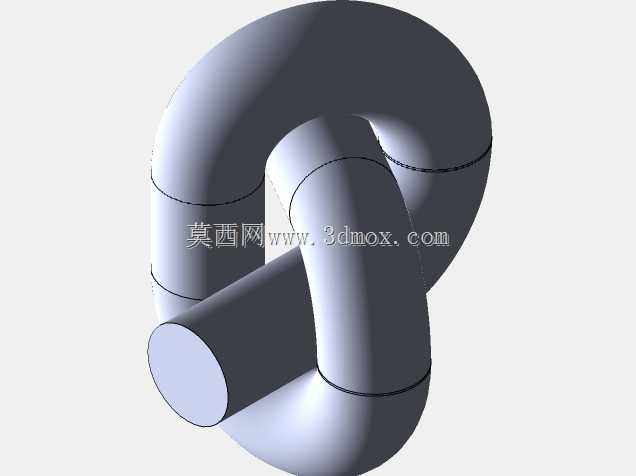

　　这类互锁式弯管衔接结构，常应用在空间受限的流体输送管路布局场景中，比如小型液压站的内部油路排布、紧凑型气动设备的气路连接，或是实验室分析仪器的试剂管路转向位置，这类场景往往没有足够的直线空间布置多段独立弯头加接头的组合，需要通过一体化的互锁弯转结构减少管路接头数量，降低介质泄漏的风险点。从实际功能来看，该结构通过三段等径圆管的空间互锁弯转，实现两个垂直方向的管路路径平滑过渡，管内壁全程保持圆弧过渡，没有直角折角，能够大幅降低流体在管路转向过程中的局部阻力，减少输送过程中的压力损失，对于粘度较高的液压油或是对流速稳定性要求较高的试剂输送场景，这种平滑过渡的结构能有效避免介质在转角处滞留沉积，长期使用也不会出现管路堵塞的问题。

　　设计过程中首先要确定管路的通径要求，根据目标输送介质的流量、流速参数计算出圆管的内径尺寸，再结合管路的工作压力确定管壁厚度，保证结构在额定工作压力下不会出现形变开裂。空间弯转的路径规划需要重点避让周边的其他设备组件，互锁结构的核心是让三段弯管在空间中形成互相支撑的形态，不需要额外增加固定支架就能保持结构稳定性，每一段弯管的弯曲半径都控制在管径的1.5倍以上，避免弯曲处出现管壁褶皱、壁厚减薄超标的问题。安装边界方面，该结构的两个外接端口分别朝向两个互相垂直的空间方向，端口处预留了标准的管接头对接余量，整体结构的外轮廓最大尺寸控制在常规管路安装的操作空间范围内，不需要对周边设备进行额外的扩孔或改造就能完成装配，

　　相邻弯管的贴合面之间预留了0.2mm的安装间隙，既保证装配时不会出现卡滞，也能避免间隙过大导致的管路振动问题。建模过程中需要重点校验每一段弯管的曲率连续性，保证扫掠生成的管壁厚度均匀，互锁衔接的位置不能出现实体干涉，同时要做流体通路的连通性校验，确保管路内部没有多余的结构阻挡介质流通，端口的同轴度公差控制在0.1mm以内，保证和外接接头装配时的密封性能。
