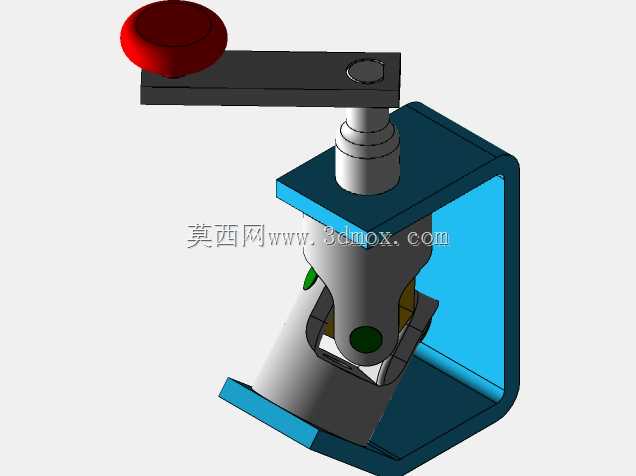

十字轴式刚性万向节传动结构

　　在各类需要变角度传递旋转扭矩的机械传动场景中，十字轴式万向节是应用极为广泛的基础传动部件，从农用机械的动力输出轴、工业输送机的转角传动单元，到小型设备的动力转向结构，都能见到这类部件的实际应用。这类刚性万向接头允许相连的两根轴在存在一定夹角偏差的状态下稳定传递旋转运动，区别于柔性联轴器的补偿特性，它依靠刚性铰链结构实现角度偏转，能传递更大的额定扭矩，适合中低速、有角度偏移的动力传输工况。

　　从结构设计逻辑来看，这套万向节采用成对铰链十字交叉的布局，两个铰接副的回转轴线呈90度垂直布置，十字轴作为核心回转中间体，四个轴颈分别嵌入两端叉形接头的轴承孔内，工作时两端轴可绕十字轴中心在任意方向做角度偏转，最大允许工作夹角通常根据安装场景控制在15到25度区间，避免夹角过大造成回转效率骤降、磨损加剧的问题。设计过程中需要重点校核十字轴轴颈的剪切强度、叉形接头的根部抗弯强度，同时要预留足够的安装避让空间，避免轴系偏转时叉臂与相邻部件发生运动干涉。

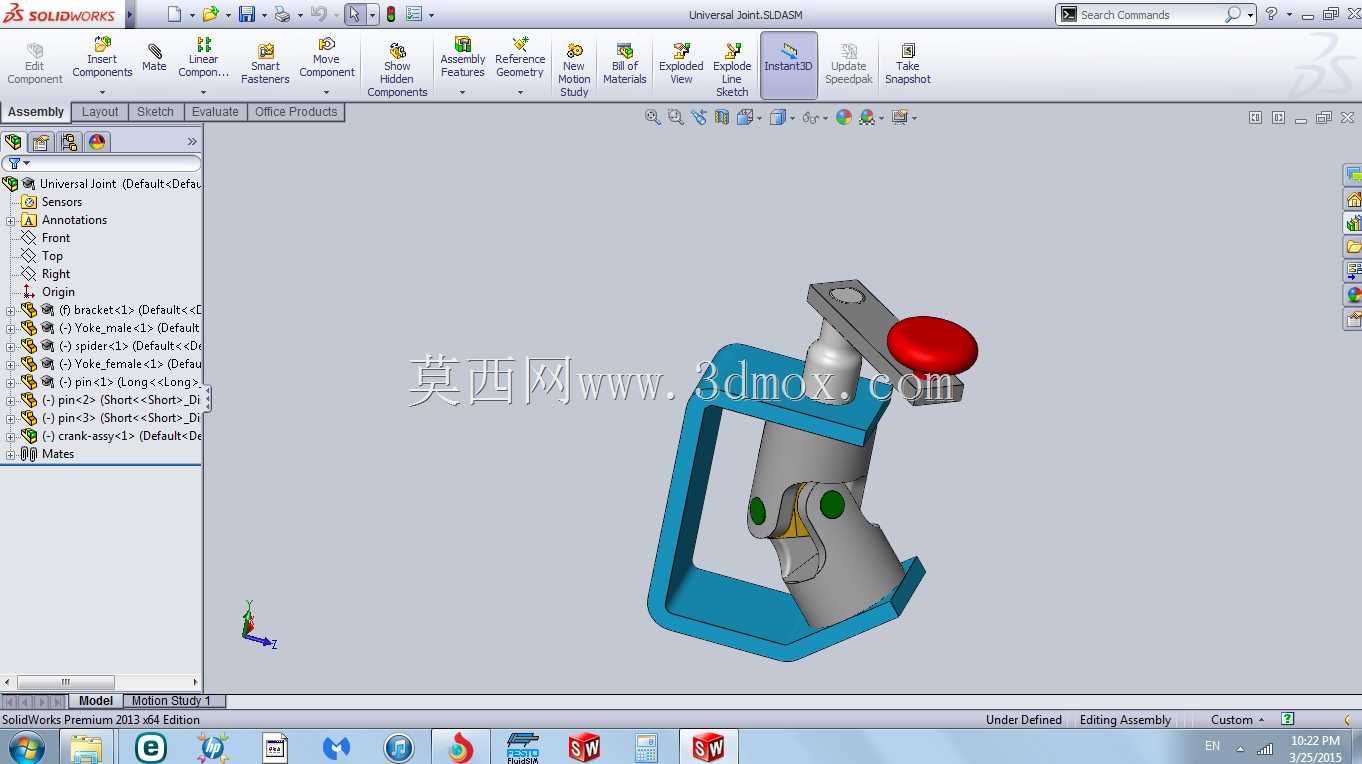

　　实际选型安装时，要注意单万向节存在的输出轴转速不等速特性，当输入输出轴存在夹角时，输出端会产生周期性的转速波动，夹角越大波动幅度越明显，因此在对传动平稳性要求较高的场合，通常会成对使用双万向节结构，通过合理布置中间轴的相位与夹角抵消转速波动。这套结构的外形轮廓随额定扭矩大小匹配，小型传动用万向节整体回转直径通常在几十毫米区间，安装时要保证两端轴的支撑轴承有足够的同轴度余量，避免额外附加弯矩作用在万向节铰接处，加速铰接副的磨损。日常维护中需要定期向十字轴的润滑通道注入润滑脂，减少轴颈与轴承衬套的摩擦损耗，延长部件的实际使用寿命。在三维建模过程中，需要准确还原各铰接副的配合间隙，通过运动仿真验证极限偏转角度下的干涉情况，确保实际加工装配后部件能灵活回转无卡滞，同时要校核各零件的壁厚过渡，避免应力集中造成的结构失效。
