工业传动用带安装座滑轮支撑构件

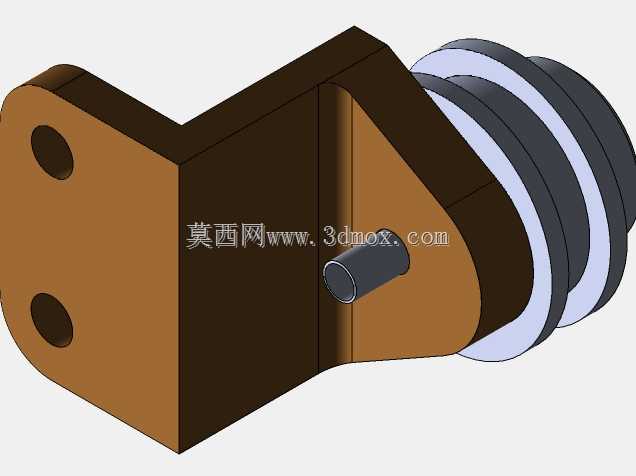

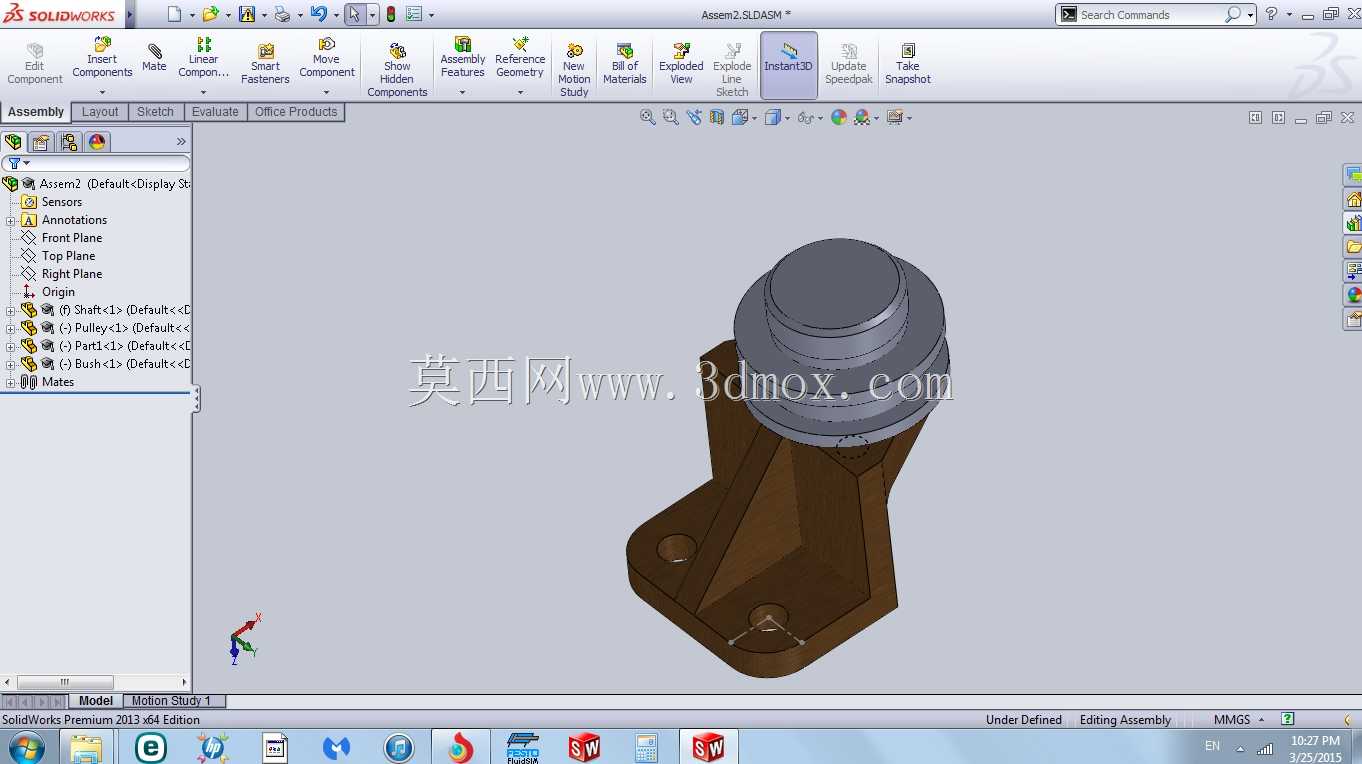

　　这类带安装底座的滑轮支撑构件，常见于轻载传动回路、线缆导向排布、小型物料输送的张紧端结构中，区别于重型起重滑轮组的大尺寸厚壁设计，该构件更适配设备内部紧凑空间的走线、轻载力传导需求，比如自动化产线的传感线缆导向、小型工装的牵引绳换向、检测设备的探针排线张紧场景都能见到同类结构。从结构设计逻辑来看，构件分为下部安装基座与上部滑轮承载轴两个核心部分，下部安装座采用带加强筋的L型弯折结构，基座平面预留两个沉头安装孔，安装时可通过内六角螺栓直接固定在设备型材安装面或钣金立板上，加强筋从基座底面一直延伸至上部轴座侧壁，能抵消滑轮受侧向拉力时产生的倾覆力矩，避免长期受力后基座出现形变偏移。上部轴座采用阶梯轴结构，最顶端的轴径略大于下部轴身，

　　装配滑轮后可通过轴端挡圈实现轴向限位，无需额外加工螺纹孔，装配时直接将滑轮衬套套入轴身，卡入挡圈即可完成滑轮安装，能有效缩减装配工序耗时。从安装边界来看，基座底面到轴顶端的总高度控制在适配常规小型设备内部安装空间的范围，基座两个安装孔的孔距符合通用铝型材的安装孔位标准，不需要额外加工转接板就能直接固定在欧标20系列或30系列铝型材上，轴身直径适配常规内径的微型滑轮衬套，可兼容同尺寸的金属滑轮、工程塑料滑轮替换。实际使用中，这类支撑构件的受力方向主要沿轴的径向，设计时特意将轴座与基座的连接圆角做了加大处理，避免应力集中导致的焊缝或一体成型处开裂，基座的安装沉孔深度刚好能容纳内六角螺栓的头部，安装后螺栓头不会突出基座平面，

　　不会和设备内部其他走线、运动部件产生干涉。在导向场景下，滑轮的V型或U型槽面可根据实际使用需求搭配，支撑构件本身只承担承载滑轮、固定安装位置的作用，不需要额外做转动结构，依靠滑轮自身的衬套实现转动，整体结构没有冗余设计，所有壁厚都经过受力校核，既不会因为壁厚过薄导致受力形变，也不会因为壁厚过大增加不必要的重量和材料成本，在小型自动化设备、检测仪器、工装夹具的传动导向环节，这类结构的应用占比不低，建模时需要重点关注安装孔的位置度、轴身与基座安装面的垂直度，否则装配后会出现滑轮偏磨、线缆脱出的问题。
