齿轮滑轮组合固定支撑结构件

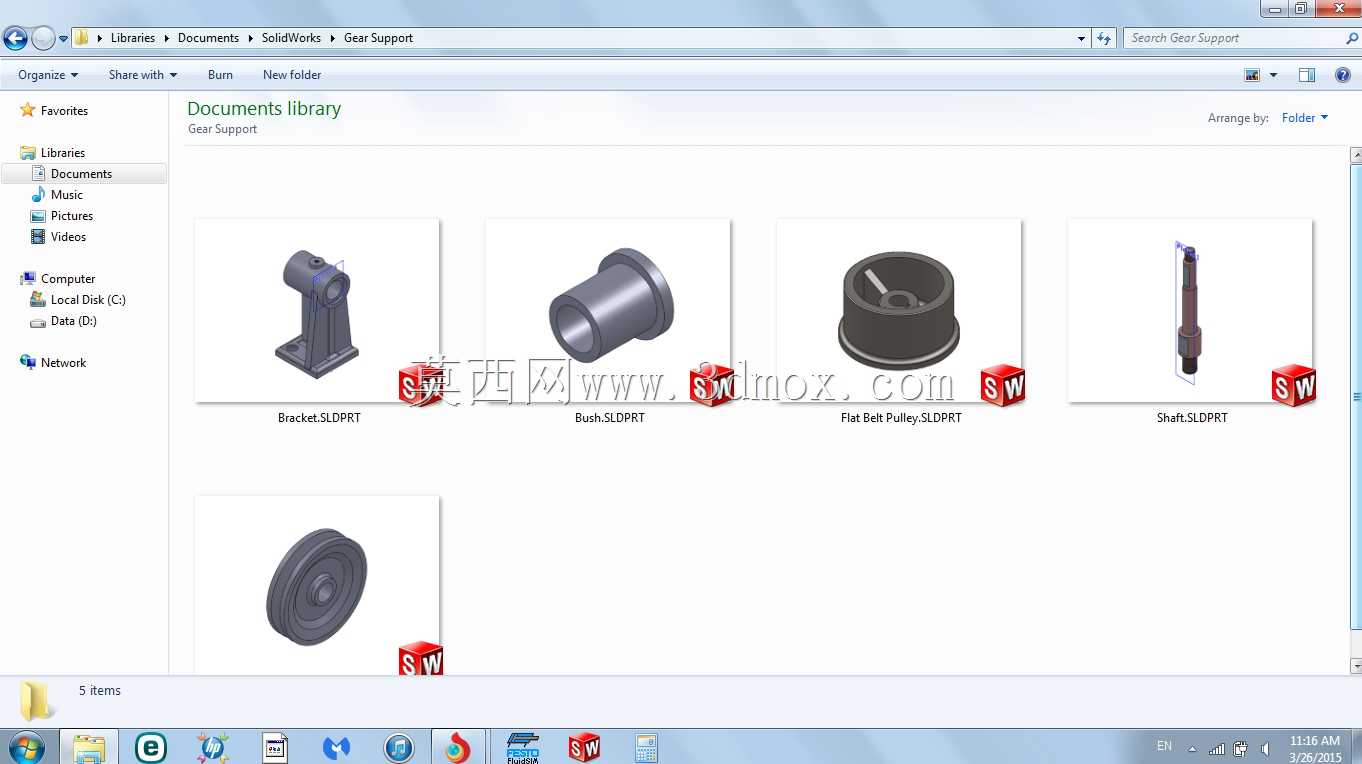

　　在带传动与齿轮传动组合的小型动力传输单元中，这类支撑结构是保障传动精度与运行稳定性的核心基础零件，常见于轻工输送设备、小型自动化进给机构、纺织机械的张力调节段等场景，承担着固定齿轮轴、滑轮轴的核心作用，避免传动部件运行时出现径向窜动或轴向偏移。从结构设计逻辑来看，主体支撑座采用带加强筋的立式布局，底座预留的安装孔可直接通过螺栓固定在设备安装基板上，安装孔的孔距经过匹配通用型材安装槽尺寸设计，不需要额外加工转接板就能完成装配，能大幅缩短现场安装的调整周期。与齿轮配合的轴套部位采用同轴度公差严格的通孔设计，内壁预留了润滑脂存储槽，长期运行时可减少轴与座体的磨损，延长部件维护周期；滑轮安装位设置了轴向定位台阶，

　　装配时滑轮端面与台阶面贴合即可保证定位精度，不需要额外调整垫片来补偿安装间隙。配套的衬套零件采用台阶式结构，可适配不同直径的滑轮与齿轮安装轴，在同一支撑座上实现不同传动比的部件适配，降低备件储备的品类数量。皮带限位套的内孔与轴采用间隙配合，外壁设置的挡边可约束皮带的运行轨迹，避免皮带在高速传动时出现跑偏、脱槽的问题，尤其是在中心距较小的紧凑传动布局中，这种限位结构能大幅降低传动故障的发生率。从安装边界来看，整个支撑组件的横向占用空间适配100-150mm宽度的安装型材，立式高度不超过120mm，不会与周边的传动护罩、走线槽产生空间干涉，在紧凑布局的小型设备中也能顺利布置。设计时针对受力方向做了结构优化，

　　底座与立板衔接处的加强筋沿齿轮啮合的受力方向布置，可承受齿轮传动时产生的径向冲击力，避免长期交变载荷下出现座体开裂的问题；所有棱角处都做了倒角处理，既避免装配时划伤操作人员，也能消除应力集中点，提升零件的结构强度。轴类零件的端部设置了卡簧槽，装配时通过轴用卡簧即可完成齿轮、滑轮的轴向固定，不需要额外加工螺纹孔，简化了零件加工工序，也降低了装配的操作难度。
