自锁式螺旋顶升支撑构件三维结构

项目分类:千斤顶 发布时间:2022-03-16 ID:583373
  • 自锁式螺旋顶升支撑构件三维结构
  • 自锁式螺旋顶升支撑构件三维结构
  • 自锁式螺旋顶升支撑构件三维结构
  • 自锁式螺旋顶升支撑构件三维结构
  • 自锁式螺旋顶升支撑构件三维结构
  • 自锁式螺旋顶升支撑构件三维结构

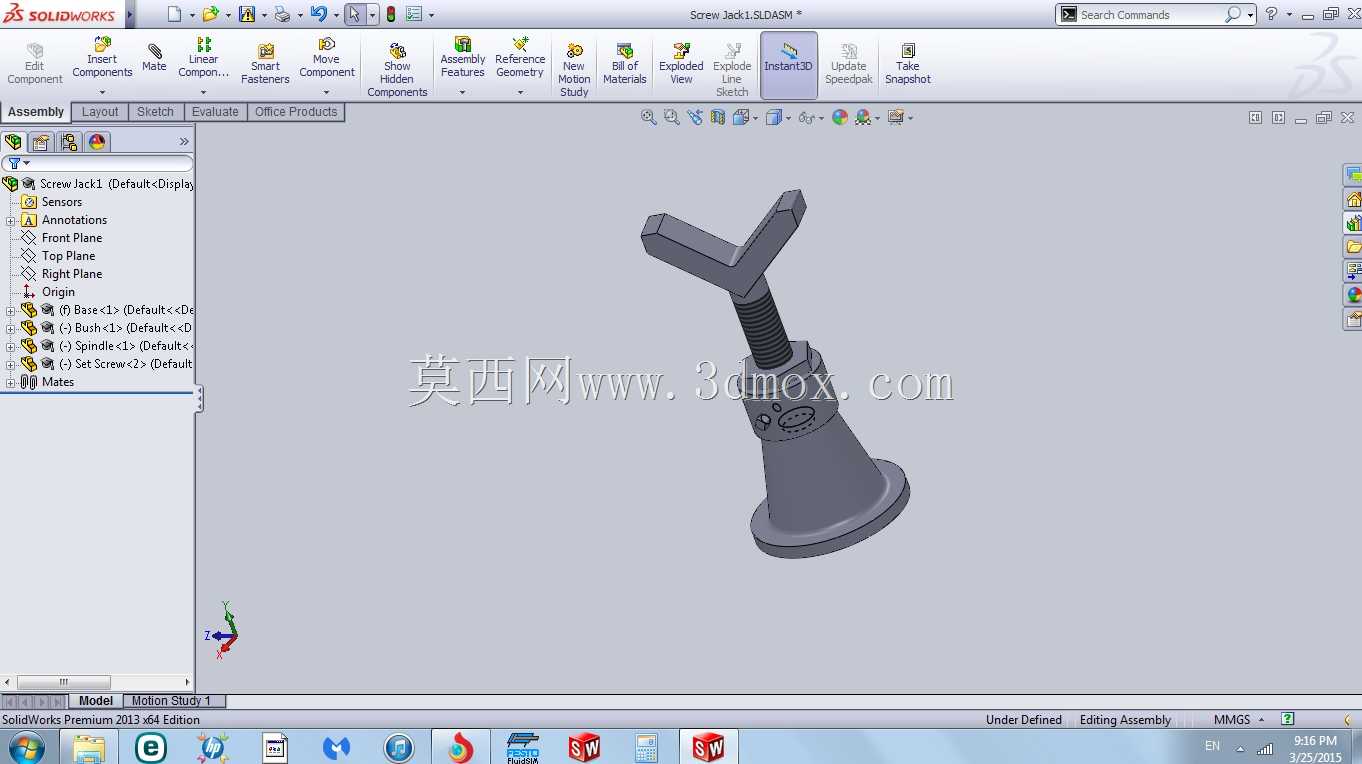

  在设备检修、小型构件安装、工装定位的现场作业场景里,这类螺旋顶升构件的使用频率远高于同吨位的液压顶升设备,核心原因就藏在螺纹副的自锁特性里。很多现场作业人员都遇到过液压顶升设备因为密封件老化、负载骤变出现的回落问题,轻则导致构件对位偏移,重则引发安全事故,而螺旋顶升结构依靠梯形螺纹的导程角小于当量摩擦角的特性,只要旋动螺杆的外力撤除,螺杆就会和底座的螺母副锁止,不会在负载作用下反向回转,哪怕承受额定范围内的静载长时间放置,支撑高度也不会发生变化,这一特性让它在对支撑可靠性要求高的工位上有不可替代的作用。

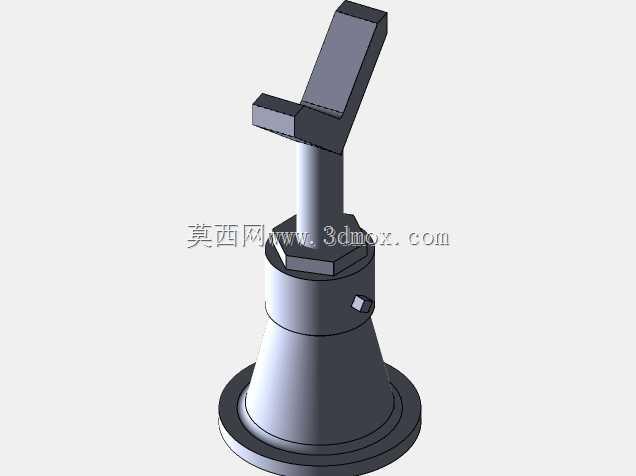

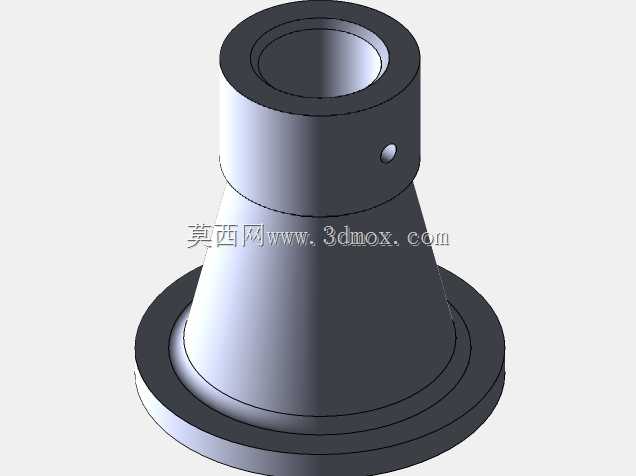

  从结构设计逻辑来看,这个构件的底座采用了下宽上窄的锥台结构,底部的大直径法兰面直接和支撑基础接触,有效增大了接触面积,降低了单位面积的压应力,避免在较软的支撑基础上出现下陷问题;底座内部集成了和本体一体加工的梯形螺母副,相比分体装配的螺母结构,一体加工的同轴度更好,螺杆升降过程中的卡滞概率更低,也减少了装配环节的累积误差。顶部的Y型支撑头是针对现场作业需求设计的,V型的开口可以直接承托圆管状、轴类构件,不需要额外加装垫块就能防止被支撑件滑动,支撑头和螺杆顶端采用了小间隙的活动连接,支撑时可以根据被支撑件的表面角度小幅偏转,保证支撑面完全贴合,避免点接触导致的应力集中压伤构件表面。

  螺杆部分采用了大导程的梯形螺纹,兼顾了传动效率和自锁性能,旋动时的行程进给速度比普通三角螺纹更快,同时螺纹牙的厚度更大,承重时的抗剪切能力更强,能承受更大的轴向负载。整个构件的外形尺寸控制得十分紧凑,底座直径约为最大顶升高度的三分之一,收回状态下的整体高度较低,可以直接放入设备底部、构件下方的狭小间隙内完成顶升作业,不需要提前开挖作业坑或者额外垫高基础。安装使用时不需要额外的固定结构,只要将底座平稳放置在坚实的支撑面上,确认顶部支撑头对准被支撑件的承力位置,就可以通过扳动螺杆上部的受力部位完成高度调节,调节到目标高度后不需要额外锁止,依靠螺纹自锁就能保持支撑状态。

  在建模过程中,需要重点保证螺纹副的配合间隙符合机械设计标准,间隙过小会导致旋动阻力过大,现场操作费力,间隙过大则会导致支撑时存在旷量,负载下出现晃动;同时底座锥面的壁厚要做均匀过渡,避免应力集中在螺母和底座的连接位置,保证承重时的结构强度。顶部Y型支撑头的开口角度要适配常见的圆轴类构件直径范围,开口边缘做小倒角处理,避免承托时划伤工件表面。
