带散热结构的壁挂式电气防护外壳

　　这款电气外壳主要面向小型工控系统、传感信号采集模块、低压配电支路的就近安装场景，常见于生产车间设备侧就近布线、户外小型监测站点、楼宇弱电井内的电气元件防护场景，用来容纳端子排、小型继电器、信号转换模块、开关电源这类尺寸不大的电气部件，避免粉尘、溅水、外力磕碰对内部电气元件造成损伤，同时规整零散布线，降低现场线路杂乱带来的维护难度与安全隐患。

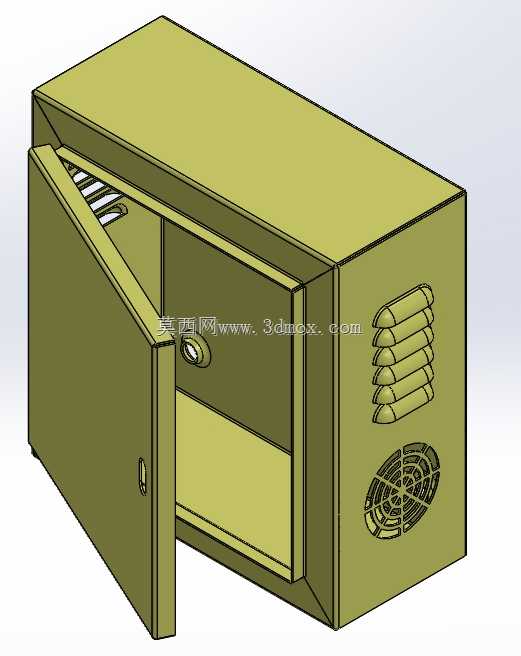

　　从结构设计来看，整体采用长方体钣金折弯成型的主体结构，单开门设置在正面，门体与柜体通过侧边合页连接，门体上配置锁具，闭合后可实现可靠锁止，避免非运维人员随意触碰内部带电部件。门体内侧预留了走线槽安装位，柜门开启后可直接接触到内部安装板的全部区域，方便元件排布与接线作业，无需额外拆卸其他结构件。柜体侧面做了两部分散热结构设计，上部是多组冲压成型的百叶通风槽，下部预留了轴流风扇的安装位，可根据内部元件的发热功率选择是否加装散热风扇，百叶槽的开口方向做了向下倾斜的设计，既能保证空气流通带走内部热量，又能避免上方溅落的液体直接进入壳体内部，兼顾散热与防护能力。

　　安装边界上，壳体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺栓固定在墙面、设备机架立面，安装时需预留出正面柜门完全开启的操作空间，以及侧面通风槽周边的空气流通间隙，避免遮挡通风路径影响散热效果。内部安装板采用可拆式设计，可先将电气元件在安装板上完成接线调试后，再整体推入柜体固定，大幅提升现场装配效率。柜体的折边处都做了卷边处理，避免装配与运维过程中锋利的钣金切口划伤操作人员，各拼接边的缝隙控制在均匀范围内，可配合密封胶条实现基础的防尘防溅能力，适配多数常规工业现场的使用环境。

　　在实际选型应用中，这类小型外壳不需要承担大电流配电的主柜体功能，更多是作为分布式电气节点的防护载体，设计时充分考虑了小空间内的元件排布合理性，内部净空尺寸可容纳常规的小型开关电源、多组端子排与信号模块，不会出现空间冗余过大造成的材料浪费，也不会因空间局促导致接线操作困难。散热结构的设计匹配了这类小功率电气组件的发热需求，自然通风状态下即可满足多数低功耗元件的散热要求，当内部搭载发热稍大的电源模块时，加装对应尺寸的轴流风扇即可形成强制风冷循环，保证内部元件工作在合适的温度区间，延长电气元件的使用寿命。
