工业燃油燃烧器结构三维设计模型

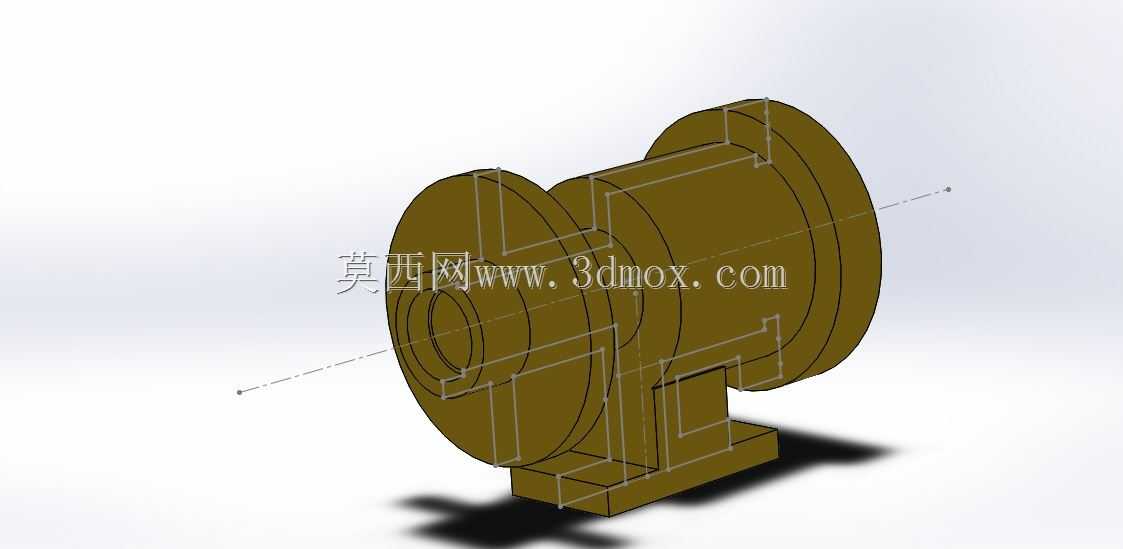

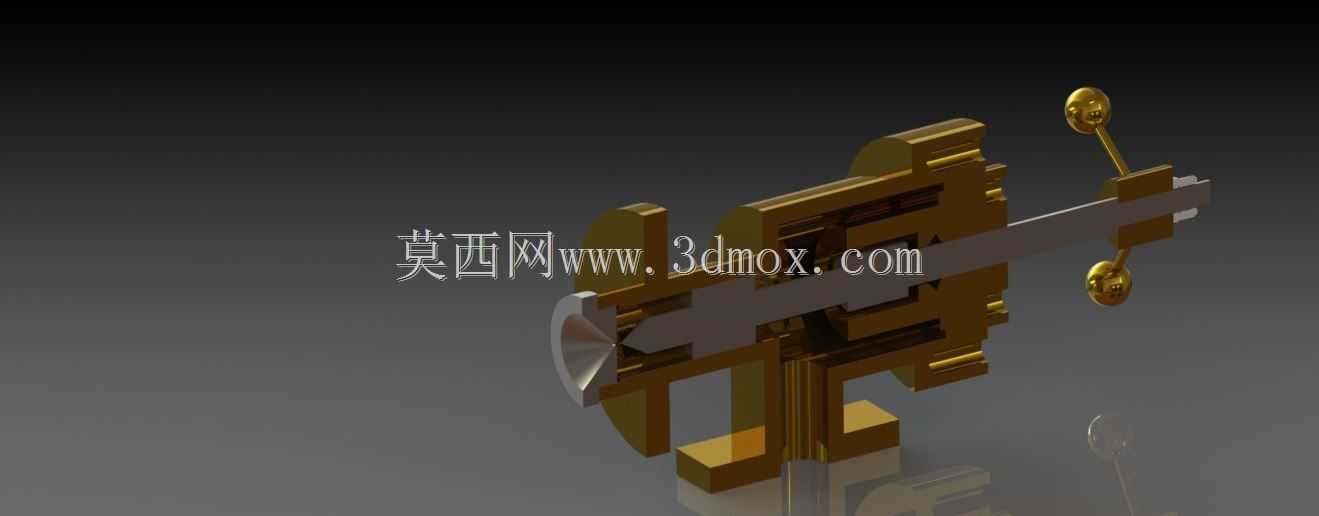

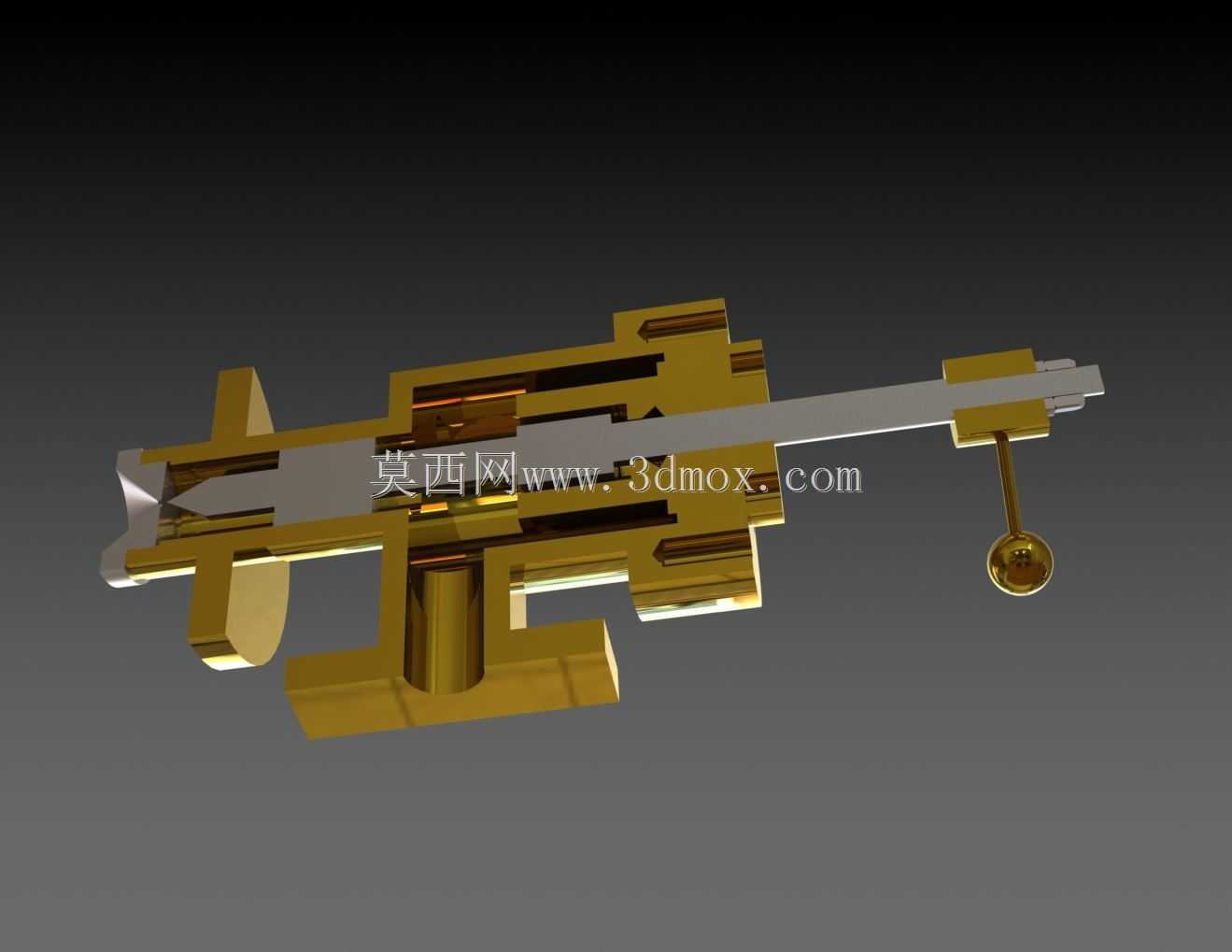

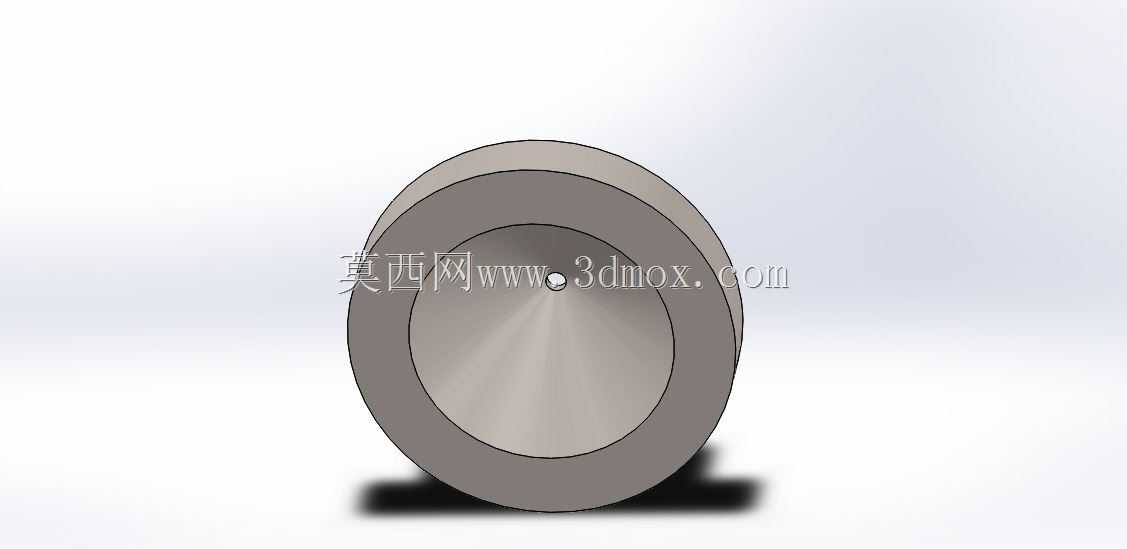

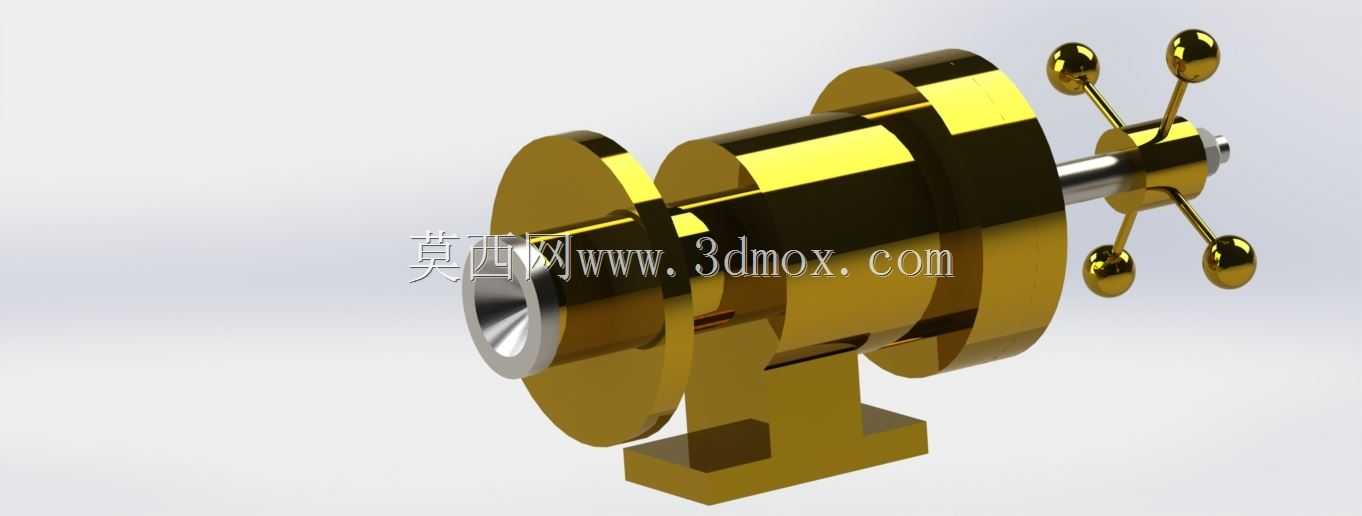

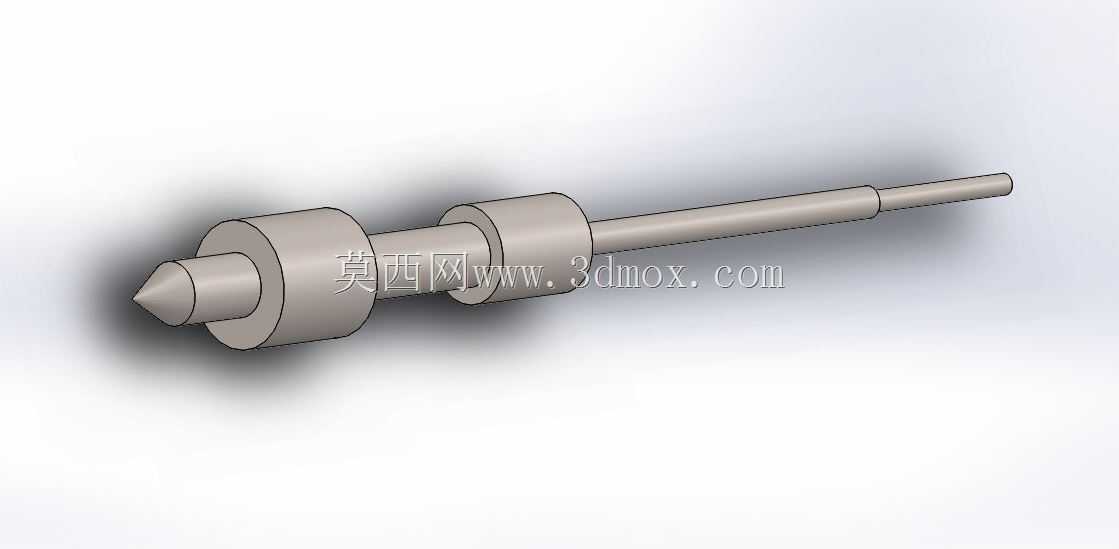

　　这款油燃烧器的三维结构设计，核心围绕工业热力场景的实际使用需求展开，常见于中小型工业加热炉、燃油锅炉、热处理工位的供热单元配套，也可适配小型涂装烘干线、食品加工烘烤设备的热源端，负责将燃油充分雾化后与空气按比例混合，实现稳定可控的燃烧放热，为后端工序提供持续均匀的热量输出。从结构设计逻辑来看，整体采用卧式同轴布局，前端为雾化喷嘴安装位，内置的燃油通道与一次风通道做了同轴嵌套设计，能让高压燃油从喷嘴喷出时，被一次风初步剪切雾化，减少大粒径油滴的产生，避免燃烧不充分带来的积碳问题。中部的筒体段预留了二次风混流空间，筒壁做了阶梯式的直径变化，一方面可以延长油气混合的路径长度，让雾化后的油粒与空气充分接触，

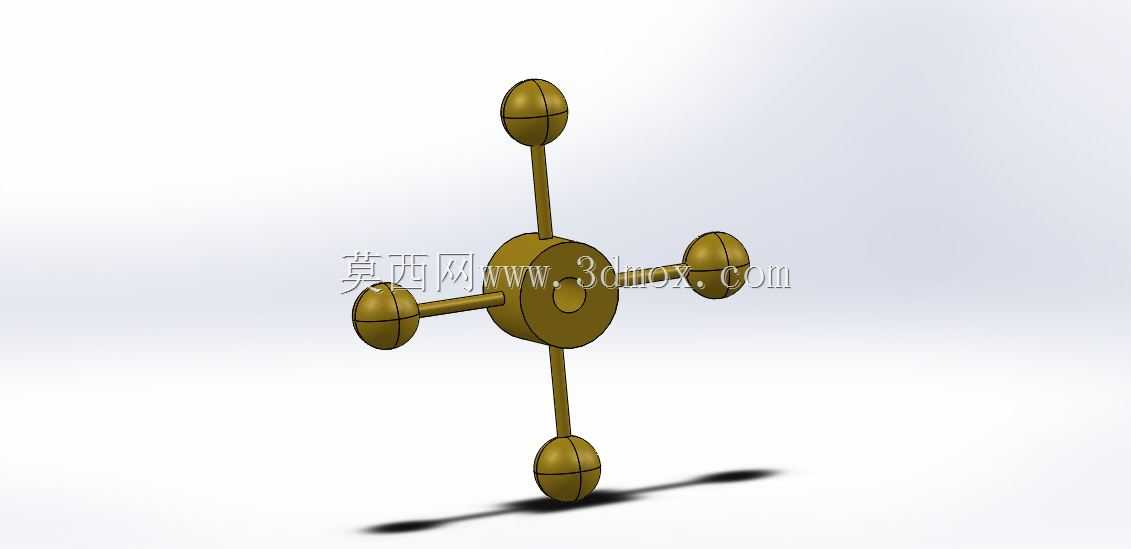

　　另一方面阶梯结构能在筒内形成局部紊流区，提升混合均匀度，保证燃烧火焰的稳定性，避免负荷波动时出现熄火、回火的问题。尾部的手轮调节机构采用多手柄星型布局，操作时无需借助额外工具，现场运维人员可直接转动手轮，调整风门开度或者喷嘴的轴向位置，以此适配不同燃油品类、不同供热负荷下的燃烧参数调节需求，手轮与调节杆之间做了防松定位结构，调整到位后不会因为设备运行的振动出现参数偏移。底部的安装支座采用一体式T型结构，支座上预留了标准的螺栓安装孔位，安装时可直接通过螺栓固定在设备的安装基座上，支座与筒体的连接位置做了加强筋过渡，能承受设备运行时的轻微振动，避免长期使用后出现连接部位开裂的问题。整体外形的径向尺寸控制在适配常规工业炉安装接口的范围内，

　　轴向长度预留了足够的操作空间，尾部手轮的转动半径不会和周边的管线、设备结构产生干涉，安装时无需对原有设备的接口做大幅改造，可直接替换同规格的老旧燃烧器部件。设计过程中对各部件的装配间隙做了合理预留，转动调节部位的配合公差满足频繁操作的耐磨需求，与高温烟气接触的筒体段壁厚做了加厚处理，能承受长期高温工况下的热应力，减少热变形带来的卡滞问题。
