制冷系统用黄铜材质冰箱管路截止阀结构

　　这款阀件主要应用在家用及小型商用制冷设备的冷媒管路系统中，承担冷媒通断控制、检修截流的核心作用，是冰箱制冷回路检修、生产装配环节不可或缺的管路元件。从实际工况来看，该阀件长期接触R600a、R134a等制冷冷媒，同时需要承受制冷系统高低压交变的工作压力，因此主体采用黄铜锻造成型，材质本身具备优异的耐冷媒腐蚀性能与承压能力，表面做抛光处理后可减少加工残留应力，同时降低冷媒流动过程中的阻力损失。

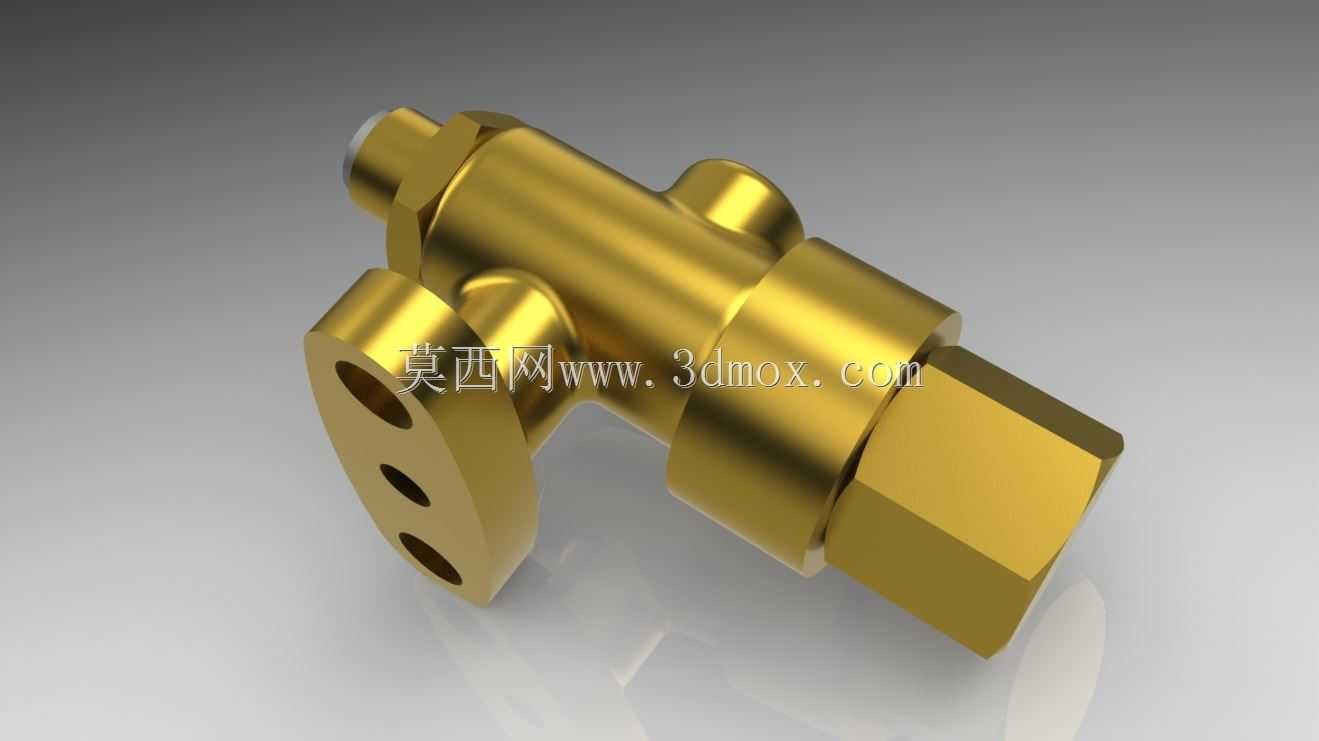

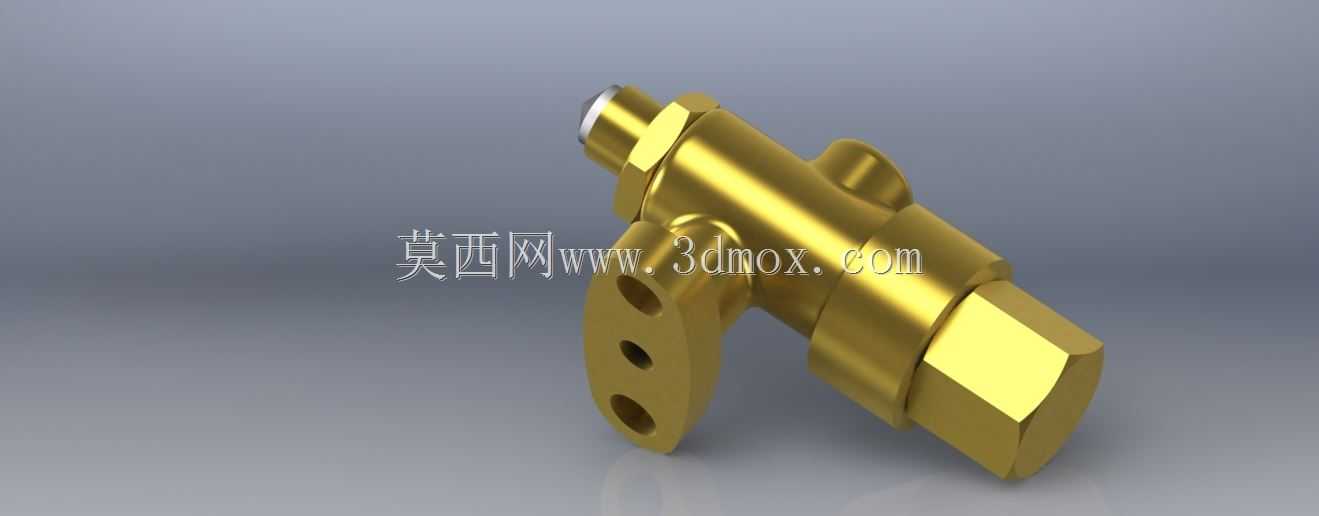

　　设计阶段首先考虑了制冷管路的安装边界，阀件两端的插接接口尺寸匹配冰箱常用的6mm、8mm直径紫铜管路，插接段预留了足够的钎焊长度，可保证焊接后的密封强度，避免长期使用过程中出现冷媒渗漏问题。侧面带安装孔的固定支耳采用一体化锻造成型，三个安装孔的孔位公差控制在±0.1mm范围内，可直接通过自攻螺丝固定在冰箱内胆的预装支架上，安装时不需要额外制作转接工装，能有效适配总装线的快装节拍，支耳与阀体主体的过渡位置做了R角强化处理，可避免设备运输过程中因振动出现支耳断裂的问题。

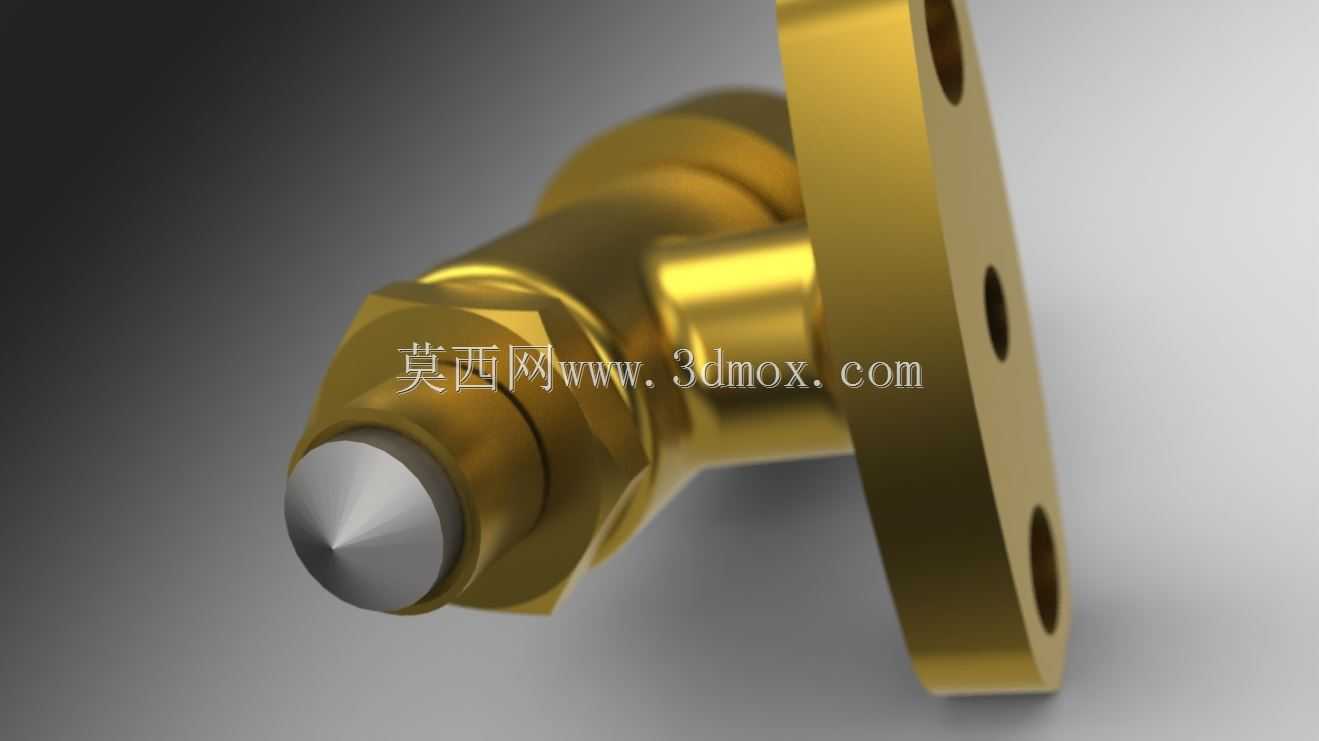

　　阀体内部的流道采用等径设计，没有出现突然的截面收缩或扩张，可减少冷媒流经阀件时的压力损失，避免制冷系统因局部压损过大出现制冷效率下降的问题。端部的六角操作头尺寸匹配常规的开口扳手，售后检修时不需要使用专用工具，即可完成阀芯的开闭操作，操作扭矩控制在合理区间，既可以保证密封面的压紧力足够，又不会因扭矩过大导致黄铜阀体出现螺纹滑牙、开裂的问题。

　　从建模逻辑来看，该模型先完成主体流道的回转特征搭建，再通过布尔运算整合侧支耳、操作头、接口段的结构，所有过渡圆角、加工倒角都按照实际机加工工艺要求做了还原，没有出现工艺无法实现的尖角、薄璧结构，最小壁厚控制在2mm以上，完全满足黄铜件锻造、机加工的工艺要求，同时也符合制冷阀件的承压强度标准。在实际选型适配时，可直接根据冰箱管路直径匹配对应接口规格的阀件，安装时需注意阀体的安装方向与冷媒流向保持一致，固定支耳的安装面需要与支架完全贴合，避免管路应力集中在焊接位置，长期使用过程中可定期检查阀芯密封位置的渗漏情况，保证制冷系统的密闭性。
