起重吊装用滑轮钩总成结构设计

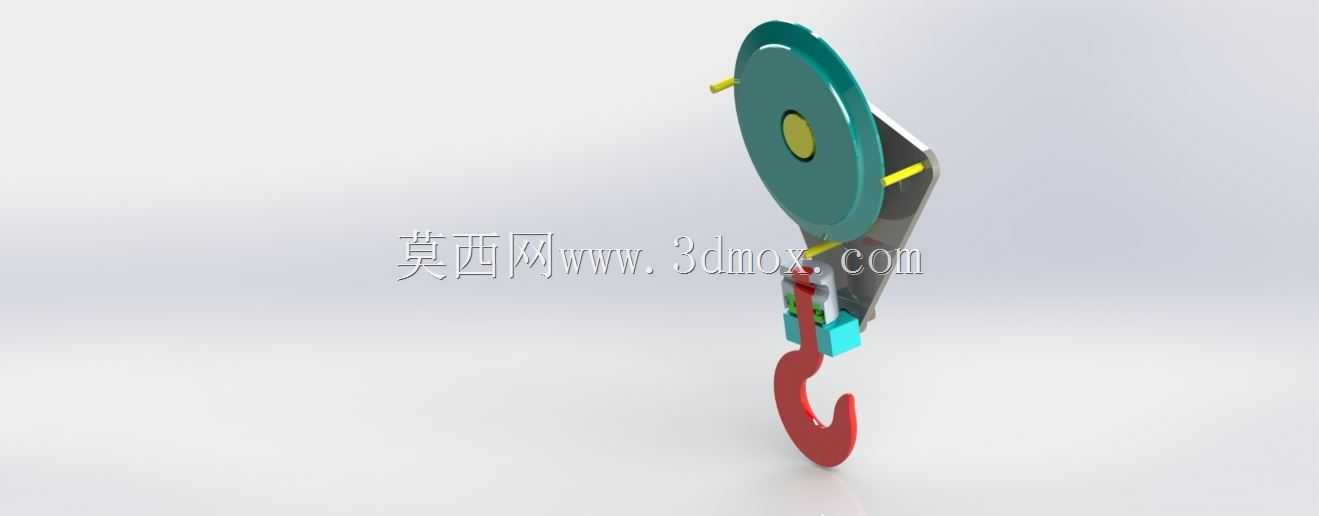

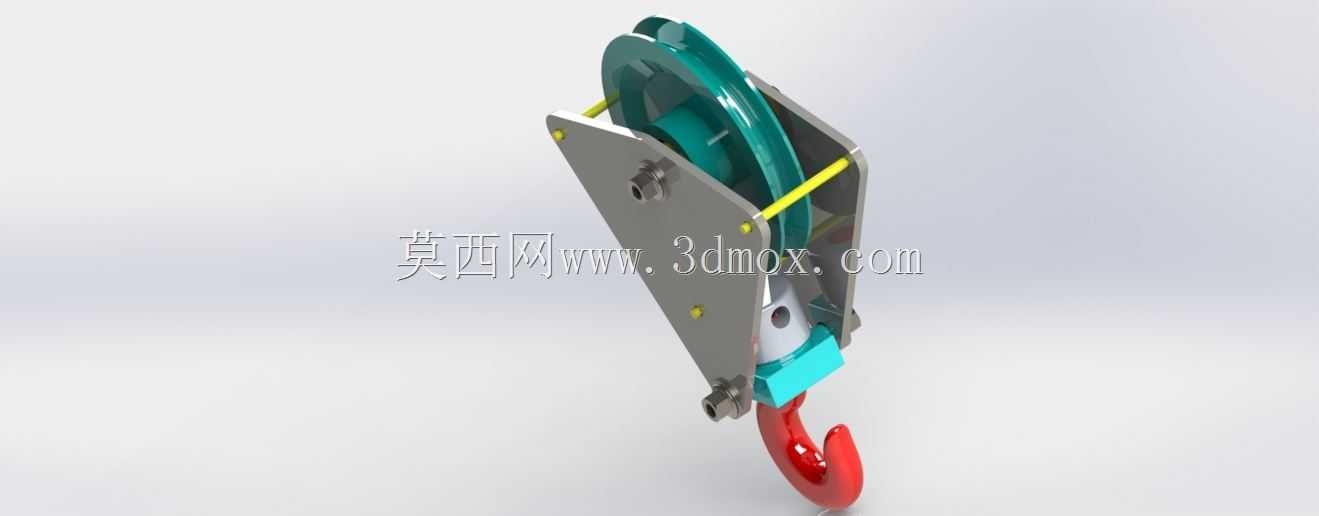

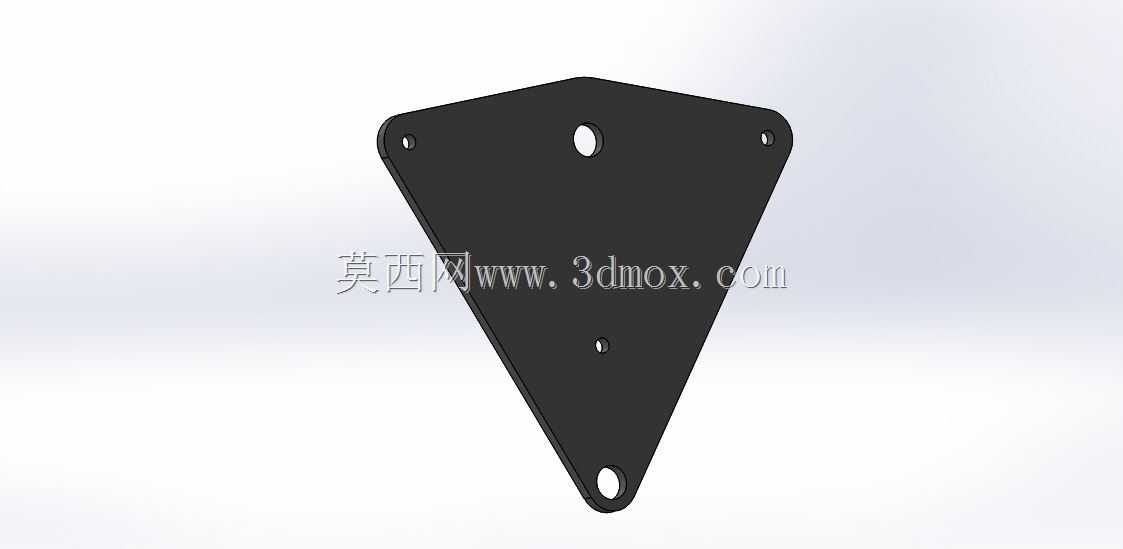

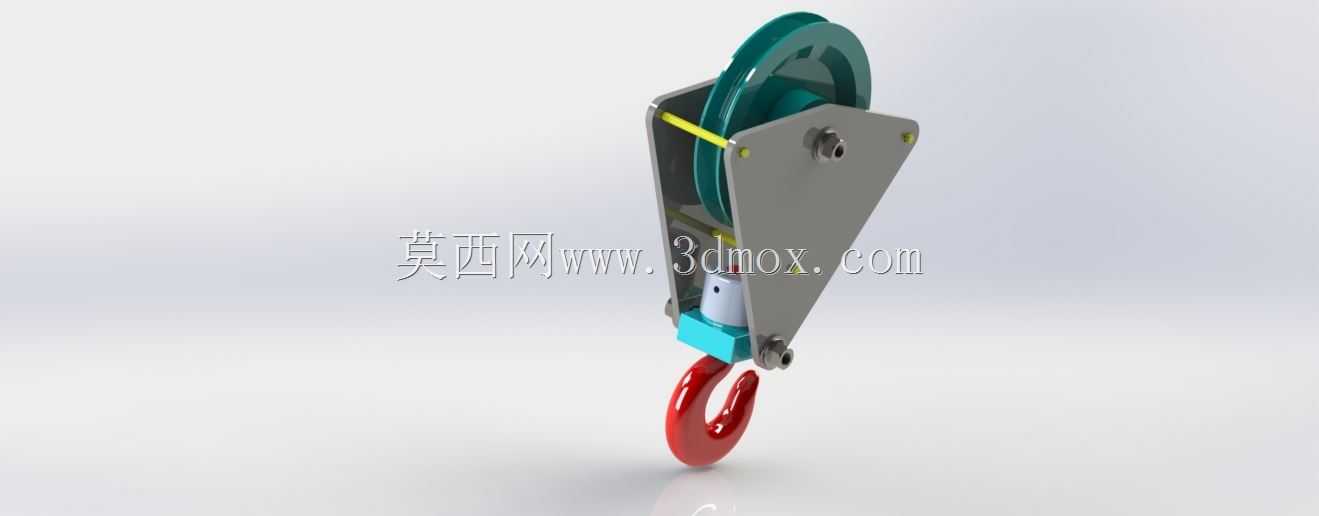

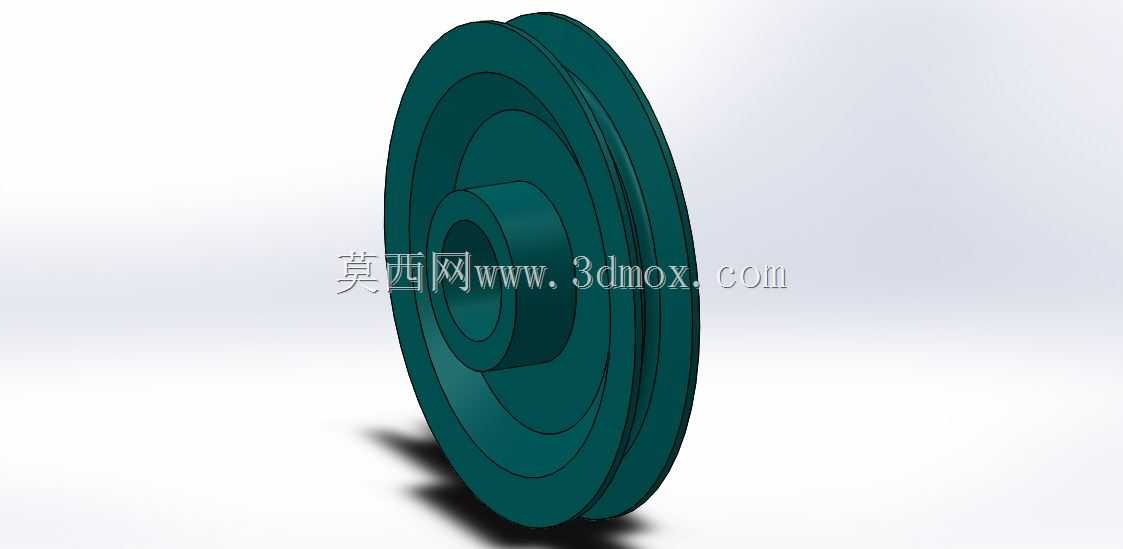

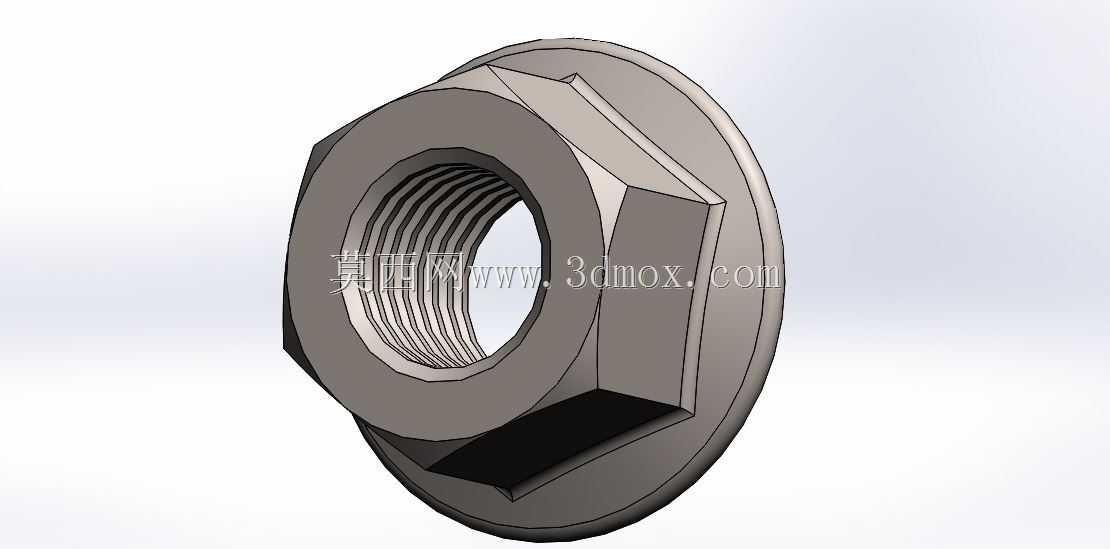

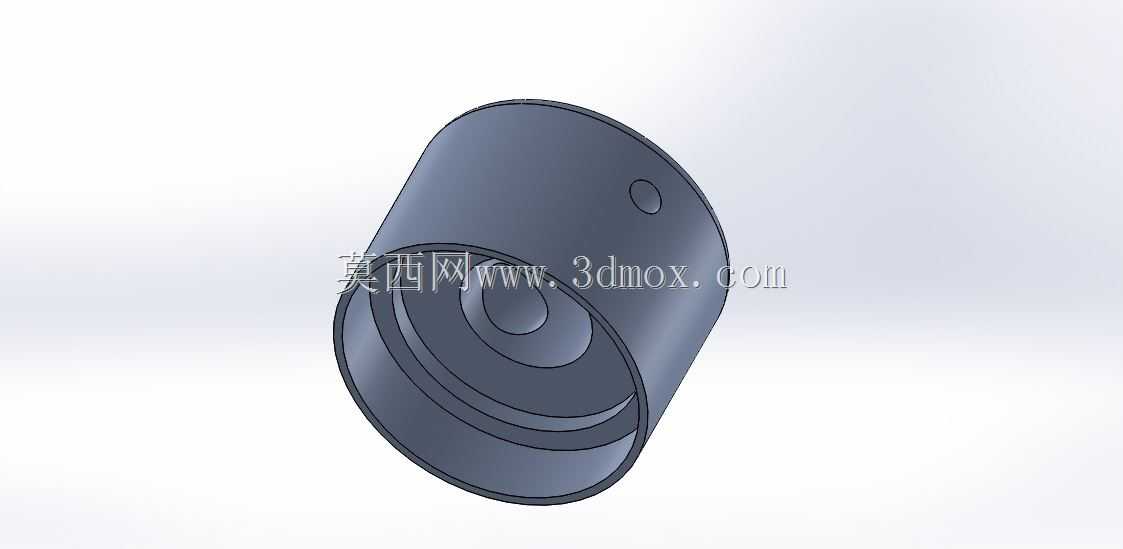

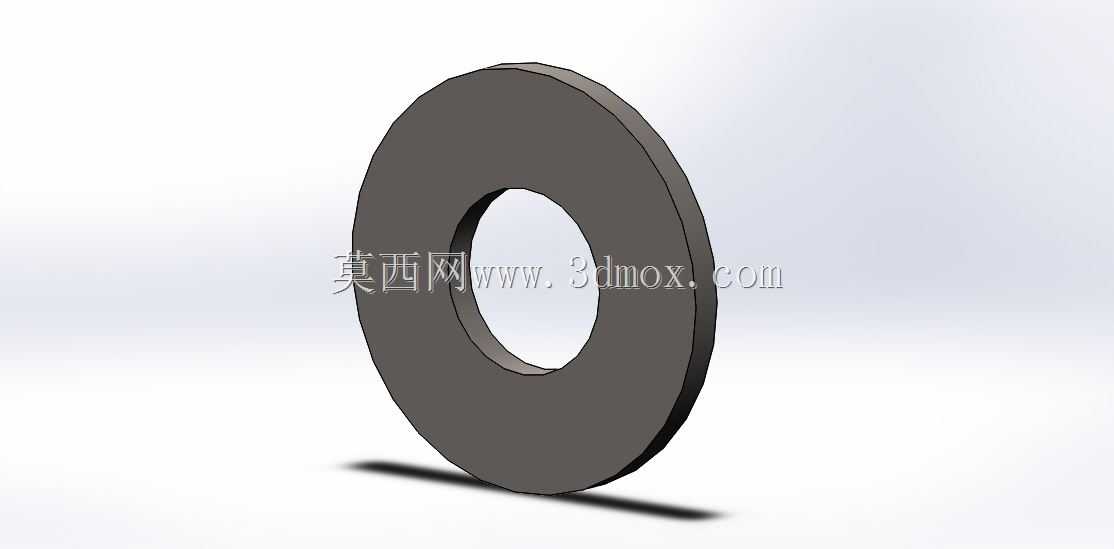

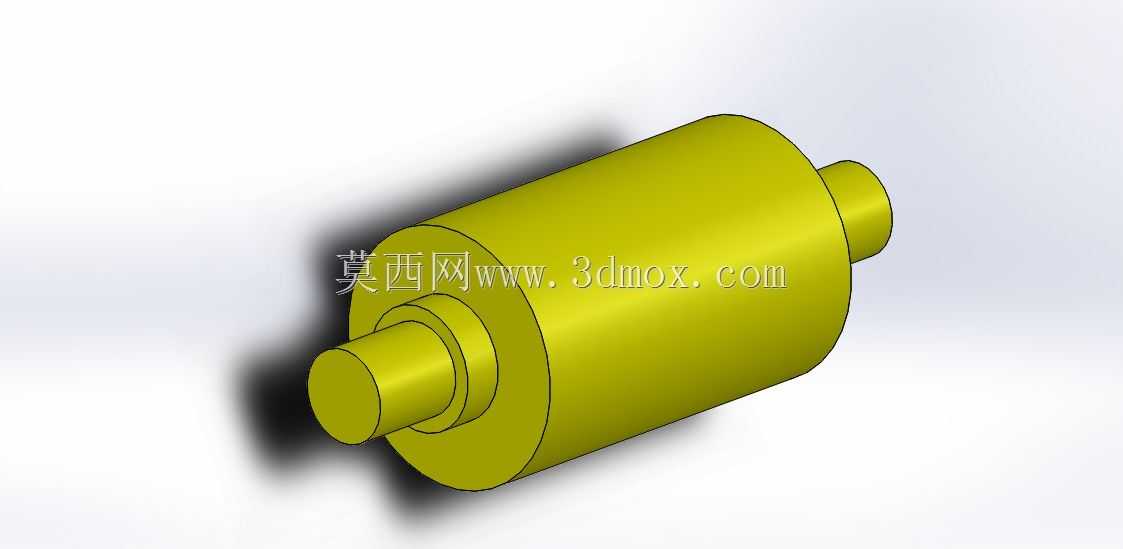

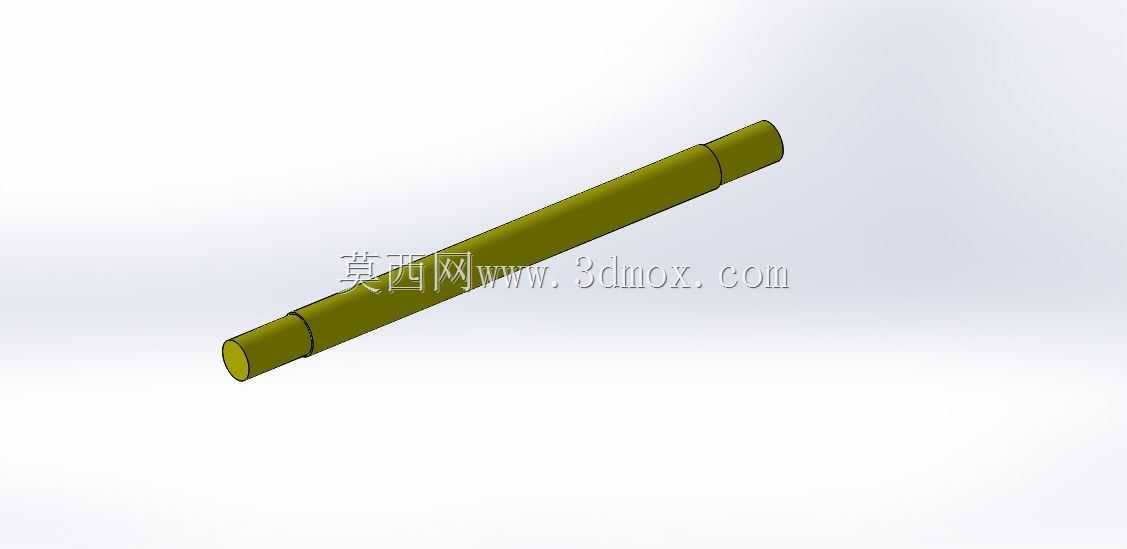

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直吊运等场景中，滑轮钩是起重设备末端直接承接载荷的核心执行部件，其结构合理性直接关系到吊装作业的可靠性与作业安全。这套滑轮钩总成采用单滑轮夹板式结构，侧板采用三角形裁切的厚钢板成型，相比传统矩形侧板在保证结构强度的前提下有效削减了整体自重，三个边角位置的销轴安装孔做了沉台处理，避免销轴端部突出剐蹭钢丝绳或作业人员。滑轮部分内嵌于两侧板之间，轮槽经过圆弧优化设计，匹配常规起重钢丝绳的绳径范围，作业时钢丝绳可顺畅沿轮槽滑动，减少钢丝绳与轮缘的硬摩擦损耗，延长钢丝绳的更换周期。滑轮中心配置耐磨衬套，可绕固定销轴灵活转动，适配不同角度的起吊受力，避免钢丝绳出现偏磨、跳槽等问题。

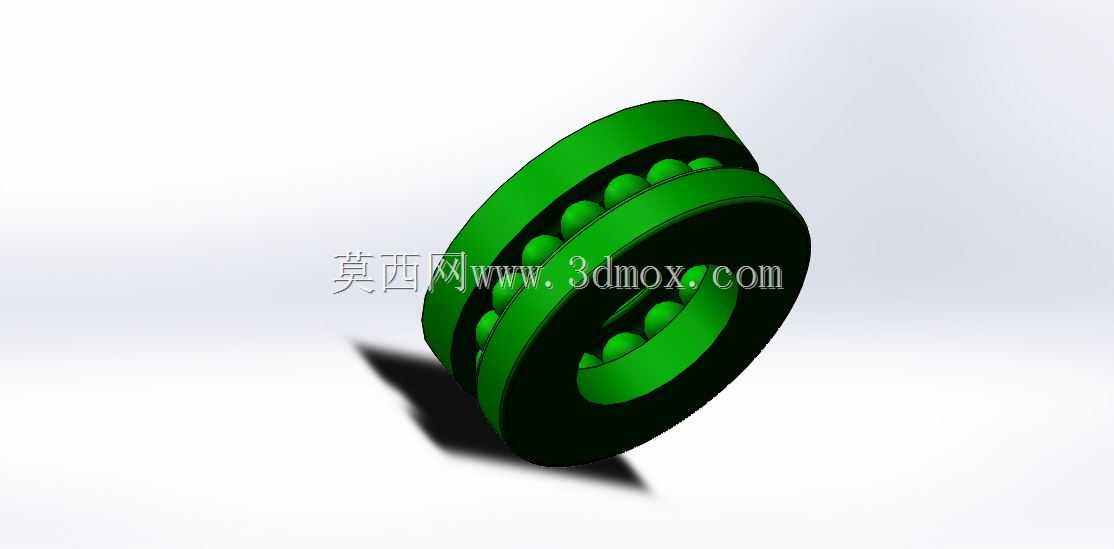

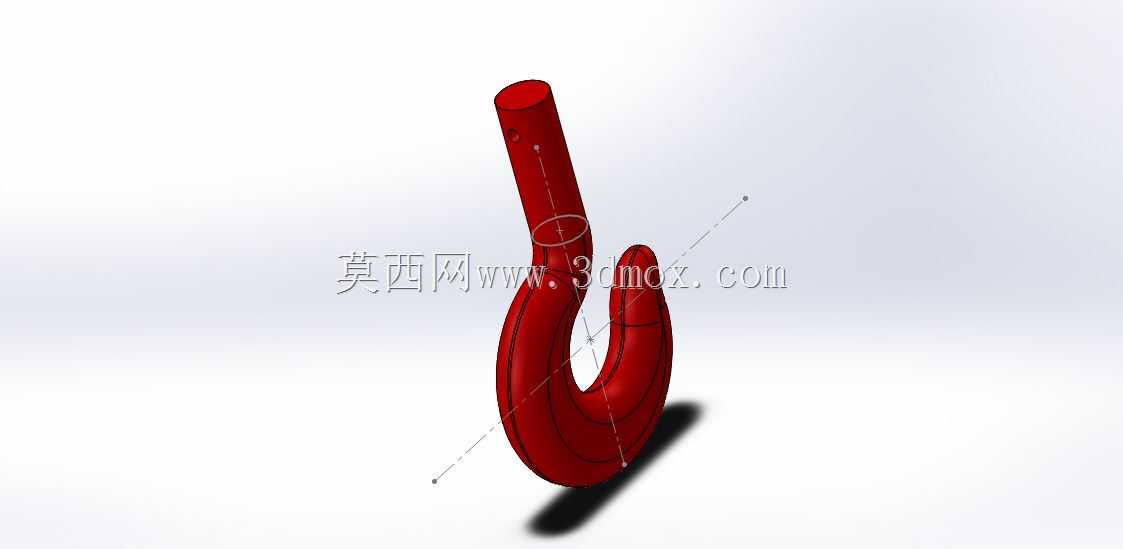

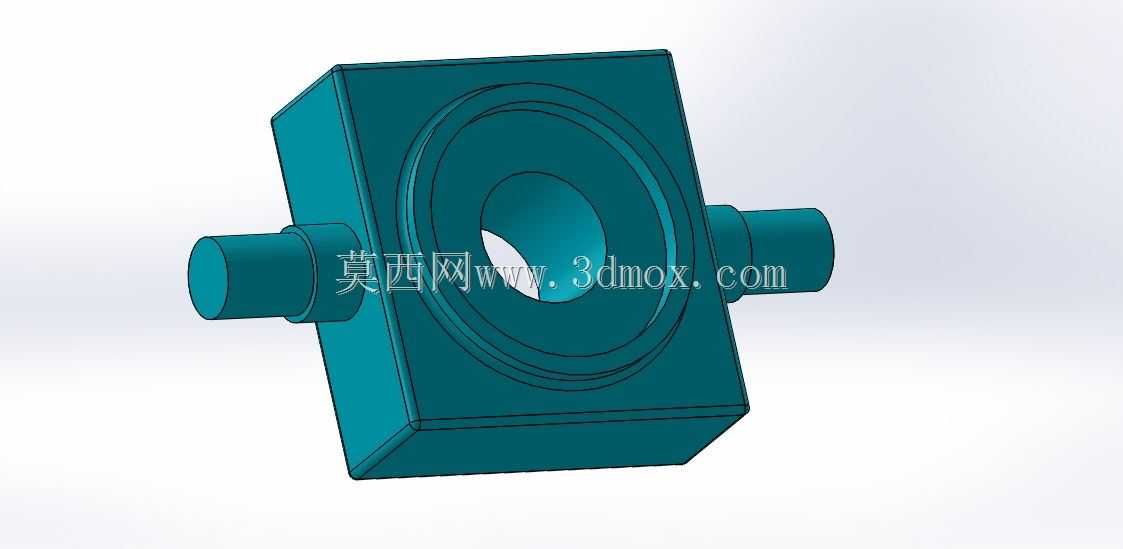

　　下部吊钩采用锻造弯钩结构，钩头处设置防脱挡片安装位，可加装弹簧式防脱装置，防止吊装过程中吊索具从钩口意外滑脱，吊钩与滑轮架之间设置推力轴承连接结构，可在起吊状态下灵活转动调整吊物方向，避免钢丝绳随吊物扭转产生内应力。从安装边界来看，该滑轮钩顶部预留了与起重小车或臂架头部连接的销轴孔，可直接适配多数中小型桥式起重机、门式起重机、小型随车吊的末端挂接需求，整体结构紧凑，侧板外侧无突出的尖锐结构，在狭窄作业空间内吊运时不易剐蹭周边设备或构件。设计过程中重点考量了受力传递路径，起吊载荷通过吊钩传递至下部横梁，再经两侧侧板均匀传递至滑轮中心销轴，最终由绕在滑轮上的钢丝绳承载整体载荷，各受力节点均做了应力分散处理，

　　避免局部应力集中导致的结构变形或开裂。日常维护时只需定期检查滑轮衬套磨损量、吊钩开口度变化、销轴防脱结构可靠性即可，整体拆装便捷，无需复杂专用工具即可完成易损件更换，适配多数常规起重作业场景的使用需求，可作为中小吨位起重设备的末端吊具直接选型参考，也可根据实际额定载荷需求调整板材厚度、滑轮直径与吊钩规格，拓展适配不同吨位的起重作业场景。
