多接口法兰式水表壳体结构设计

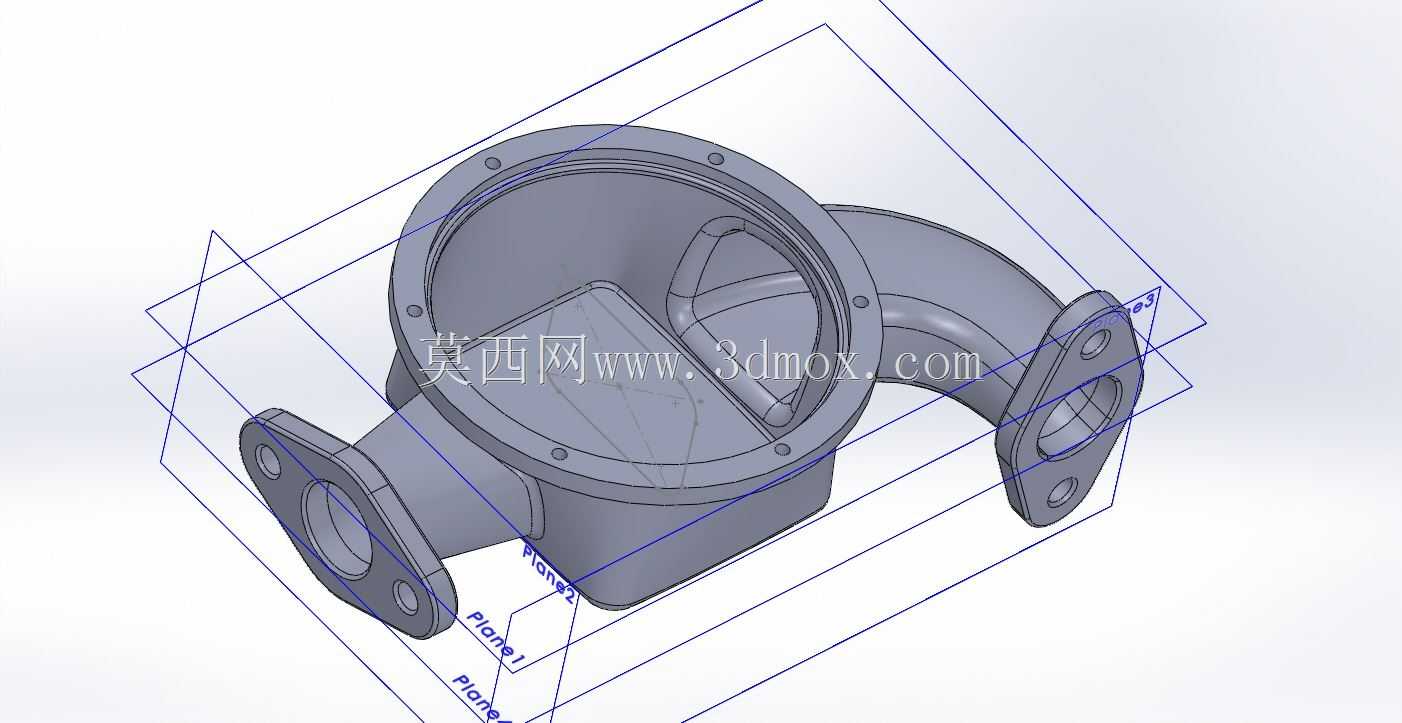

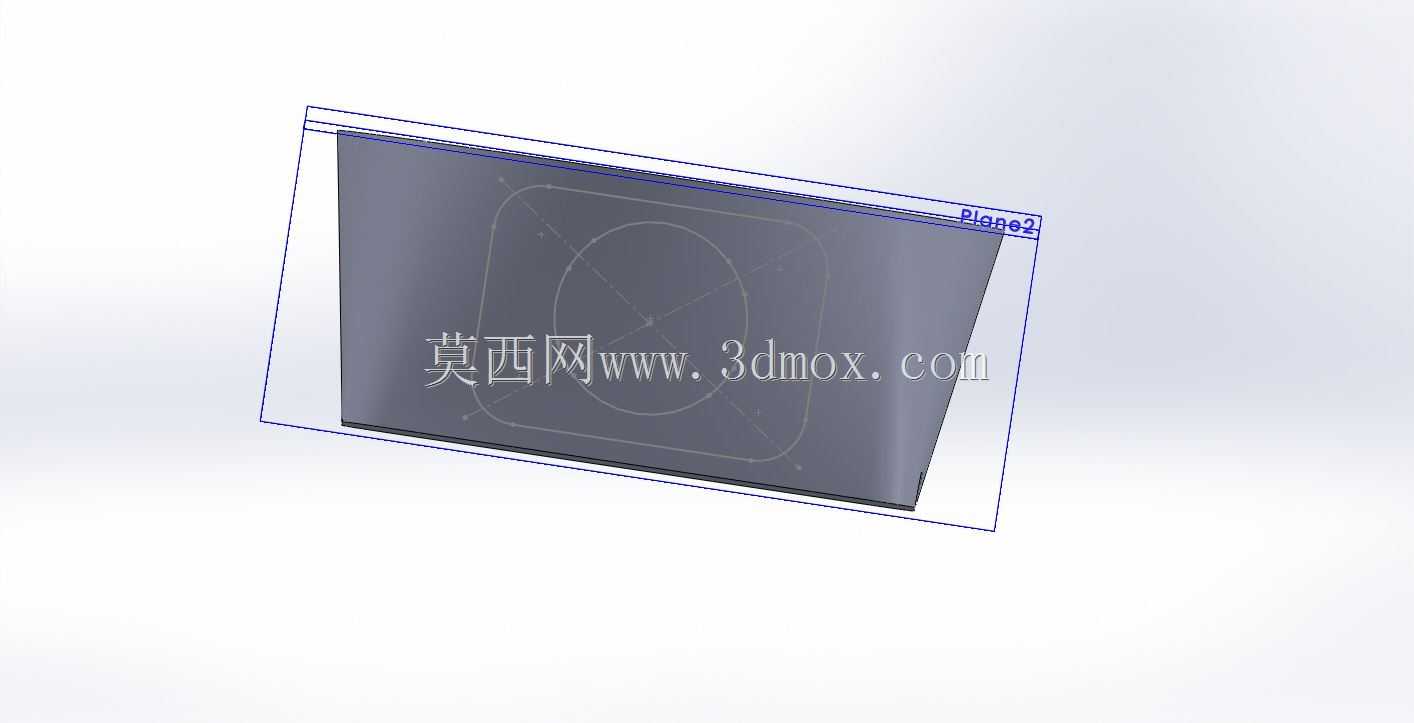

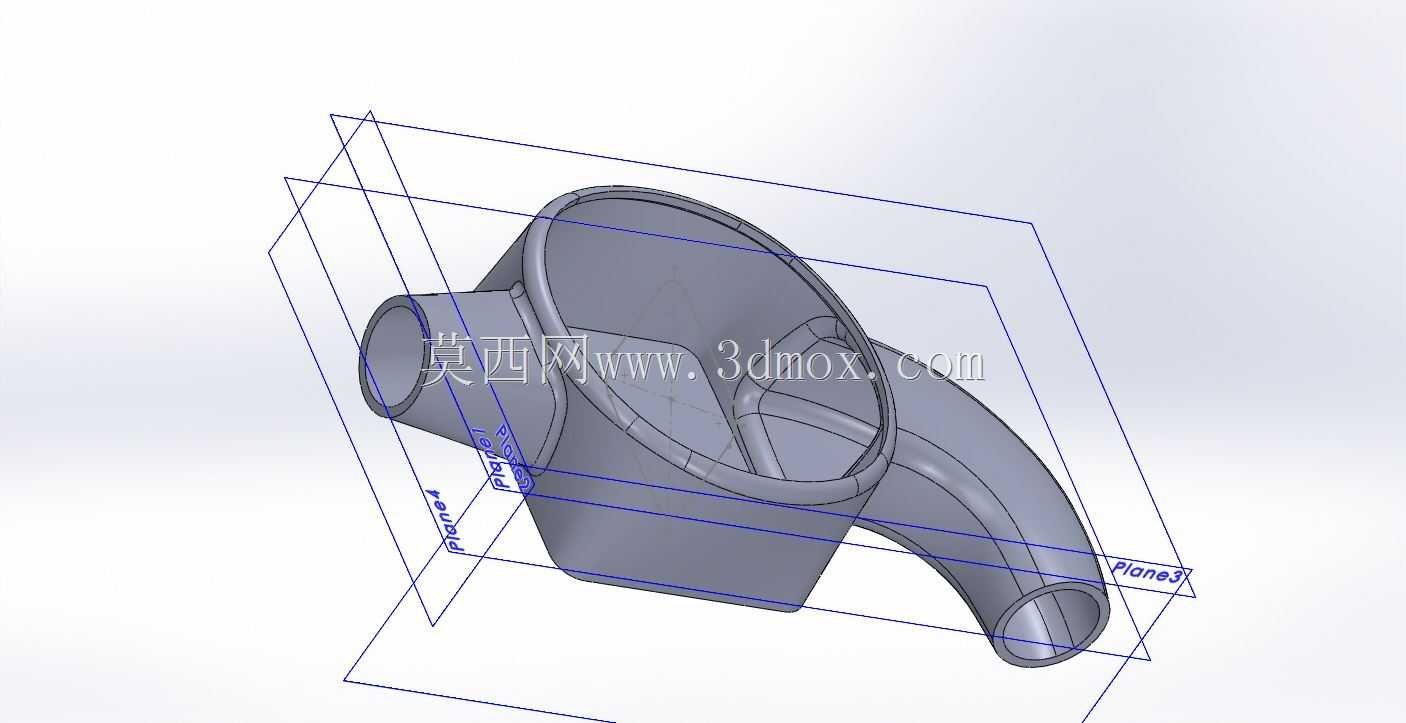

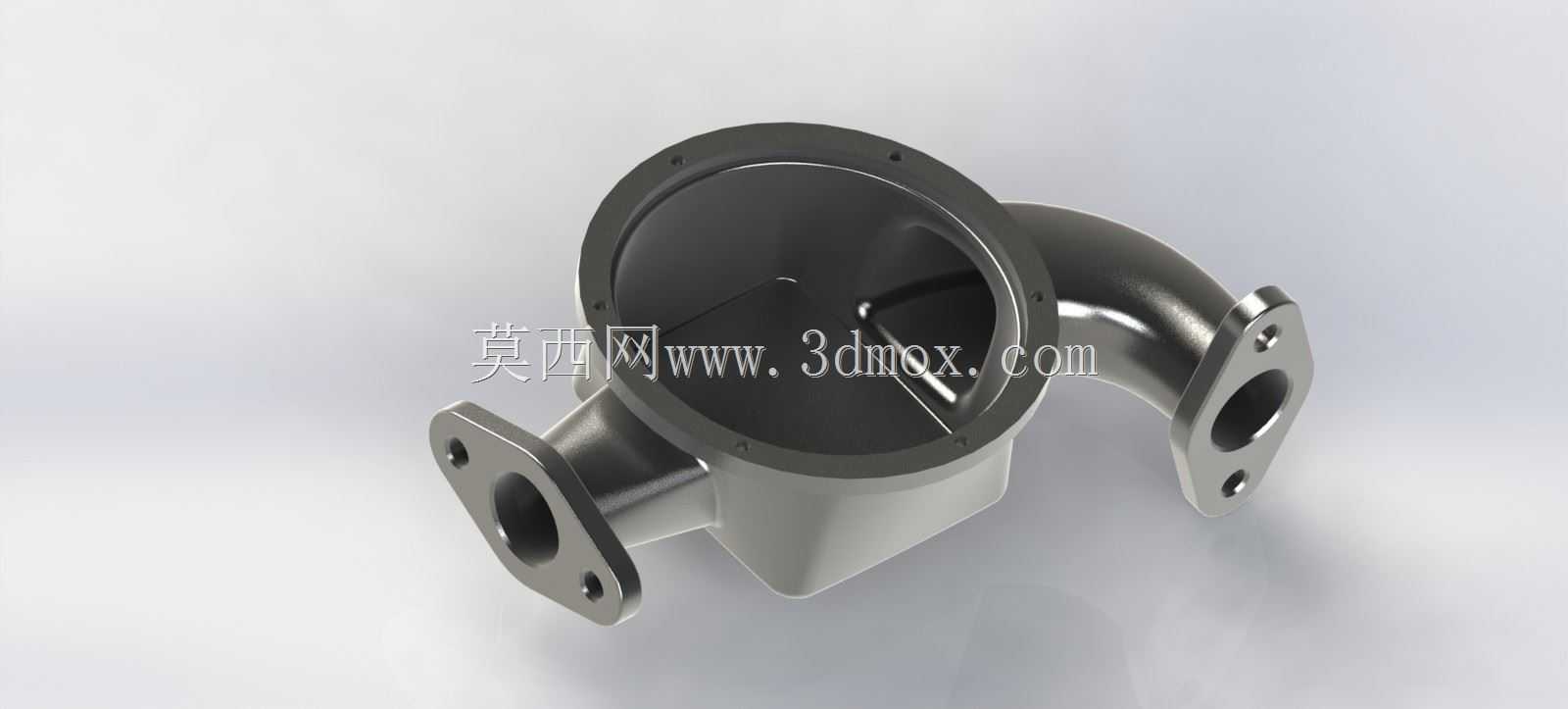

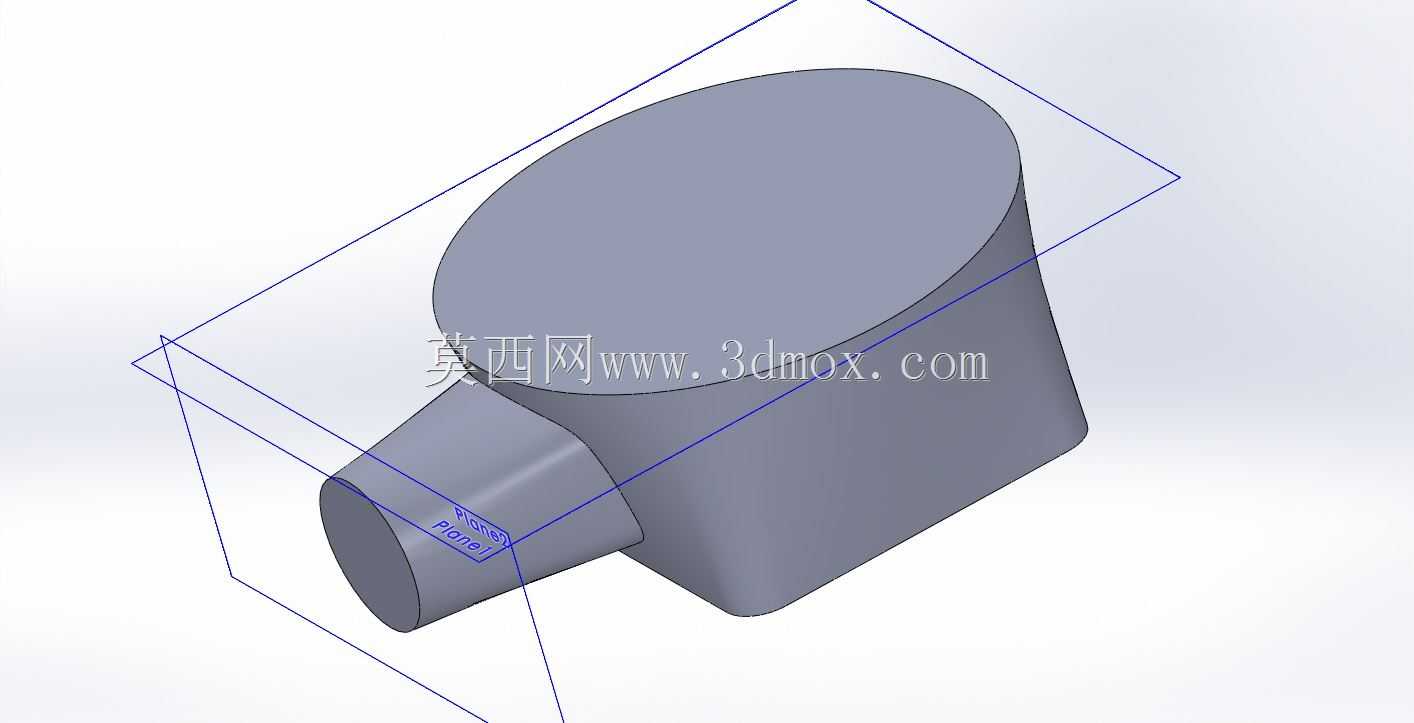

　　该水表壳体是民用及工业供水计量系统的核心承压承载部件，主要承担容纳计量机芯、连通供水管道、承受管网水压、防护内部精密计量组件的核心作用，广泛应用于城镇供水管网终端计量、工业循环水计量、水务分户计量等场景，是供水计量环节不可缺少的结构载体。从结构设计逻辑来看，壳体采用一体铸造成型的腔体结构，主腔体为近似方形的圆角过渡容腔，顶部设置整圈带均布安装孔的法兰边，用于装配表盖与透明视窗，保证密封性能的同时预留足够的机芯安装与检修空间，腔体内部做平滑过渡处理，避免水流经过时产生紊流影响计量精度，同时减少长期输水过程中杂质沉积的死角。两侧伸出的管路接口分别对应进水与出水通路，其中一侧为双接口分支结构，适配不同管径的管路接入需求，

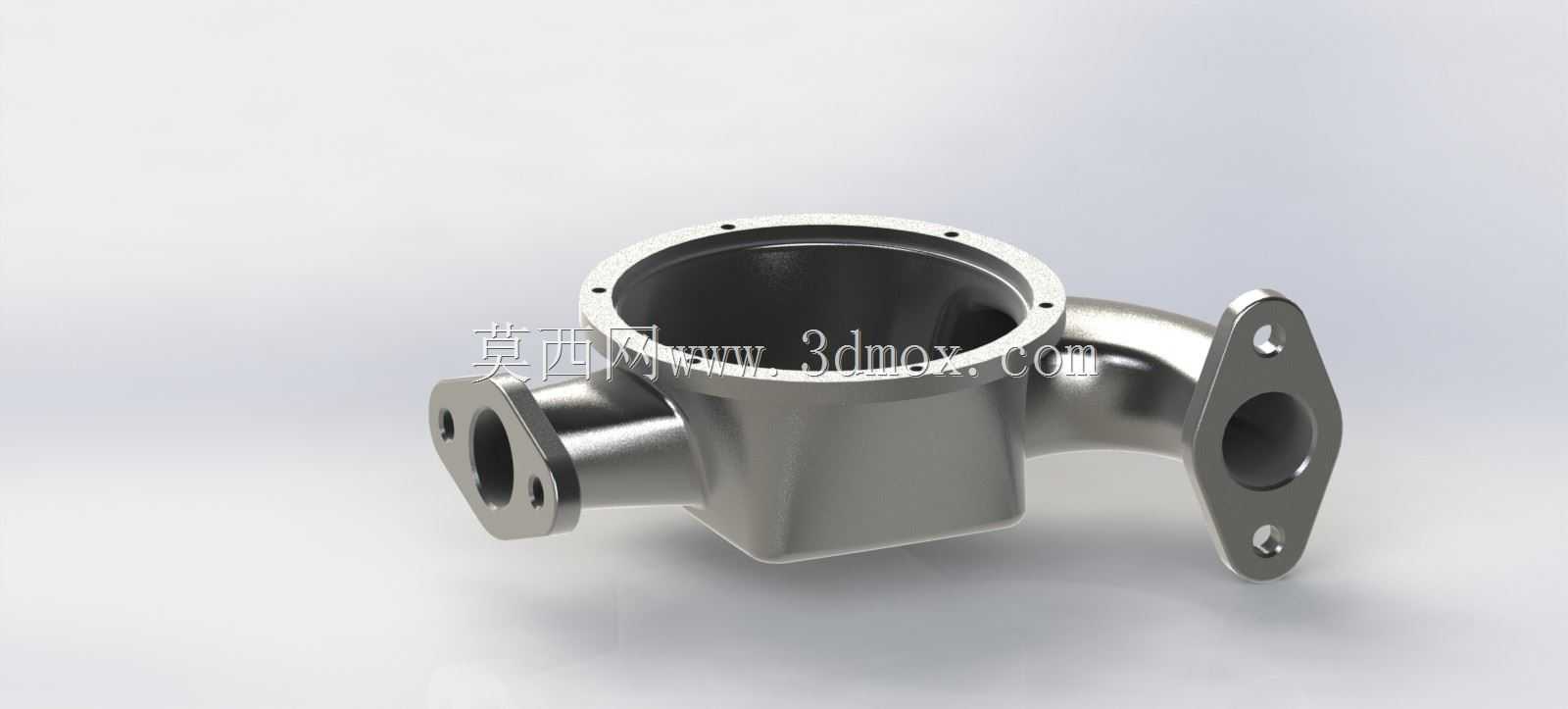

　　另一侧为带菱形安装法兰的直通接口，法兰面预留两个对称安装孔，可直接通过螺栓与供水管道法兰对接，接口端面做密封槽预留设计，安装时配合密封垫可实现1.6MPa公称压力下的无泄漏连接。设计过程中充分考虑安装边界约束，两侧接口的中心距、法兰安装孔的孔位公差、顶部法兰的平面度均按照供水仪表行业通用安装规范设定，可直接适配主流口径旋翼式、螺翼式水表机芯的装配尺寸，无需额外改型即可匹配现有管网的安装空间。壳体壁厚按照长期承压要求做均匀化设计，转角位置做圆角过渡避免应力集中，可适应供水管网常见的水锤冲击载荷，外表面做喷砂钝化处理，提升抗锈蚀能力，适应潮湿井室、户外露天等不同安装环境。结构建模过程中对各安装面的配合公差做了对应设定，法兰密封面的平面度、接口内孔的同轴度均满足机械加工与铸造工艺要求，可直接用于铸造模具开模、后续机加工工序的工艺参考，也可作为供水设备选型阶段的装配干涉校验参考模型。
