汽车冷却系统用铝合金水泵壳体结构

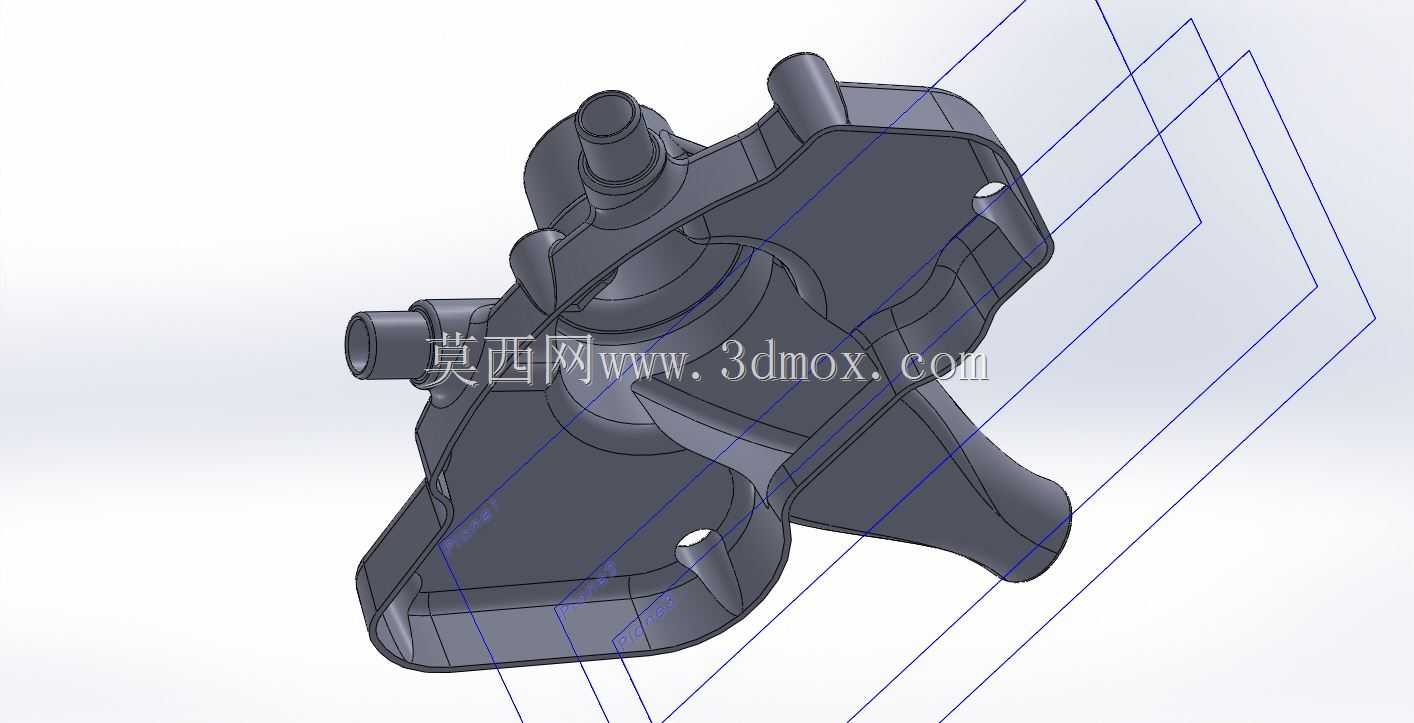

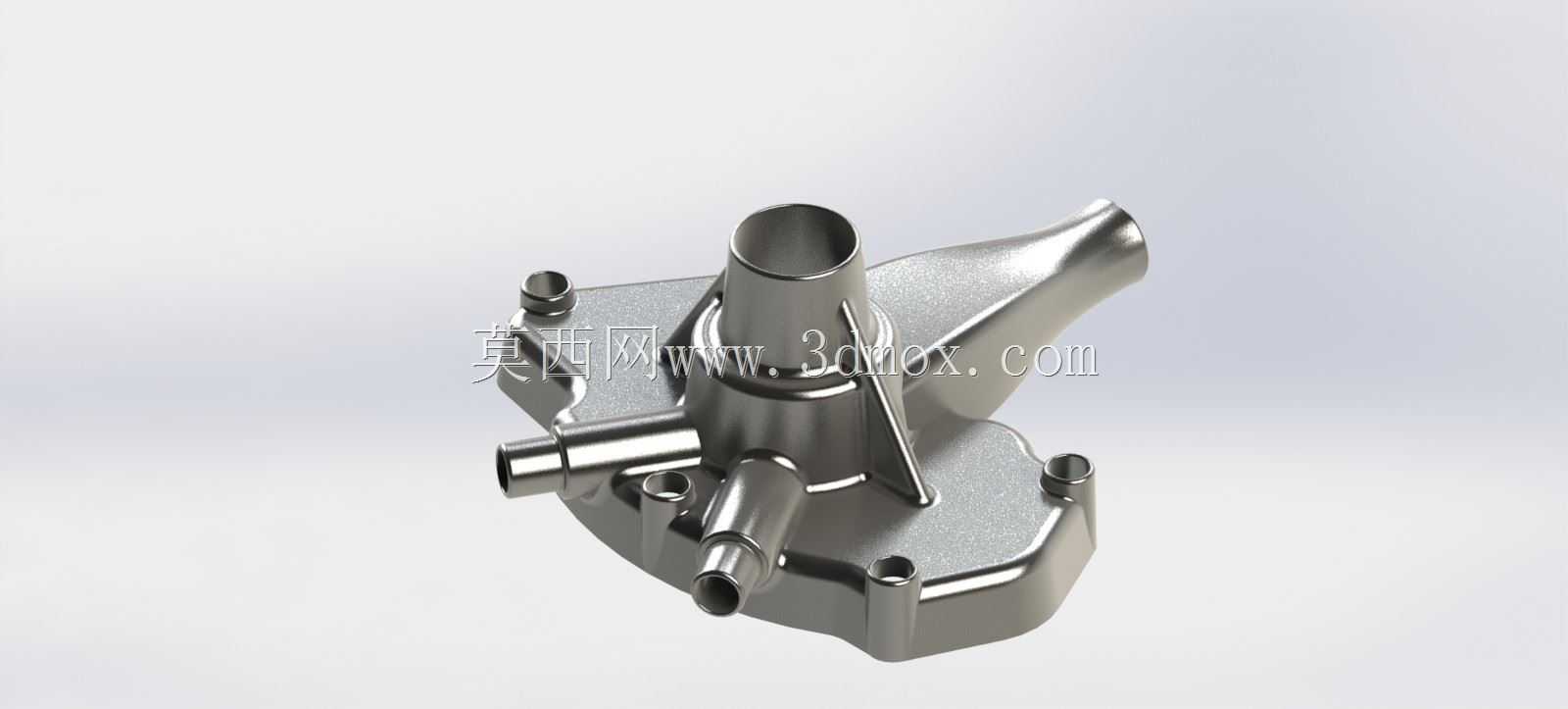

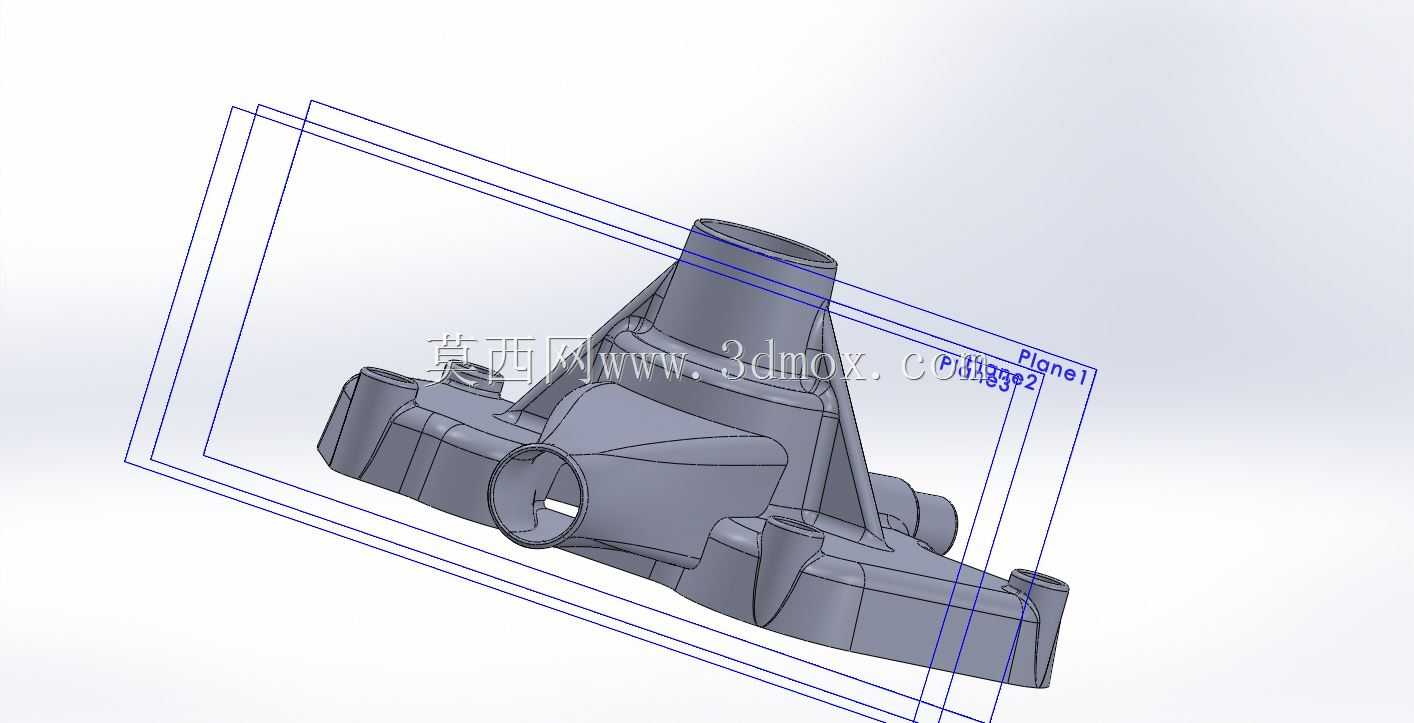

　　这款水泵壳体是内燃机冷却循环系统的核心承压结构件，主要适配小排量乘用车、轻型工程机械的冷却回路，承担容纳水泵叶轮、构建密封流体腔、对接冷却管路、固定水泵总成的多重作用。从实际装车场景来看，该壳体安装于发动机缸体侧部的预设工位，工作时需长期承受0.1-0.2MPa的冷却液循环压力，同时耐受-40℃到120℃的交变温度冲击，还要抵御乙二醇基冷却液的长期腐蚀，因此结构设计上充分考虑了工况适配性。壳体主体采用高压铸铝工艺成型，整体轮廓为不规则异形结构，主体腔室为回转式腔体，用于容纳离心式水泵叶轮，腔室侧壁预留的阶梯型接口分别对应发动机进水口、散热器回水口、暖风水管支路，不同管径的接口做了差异化的拔模斜度设计，方便装配时快速对接橡胶管路，

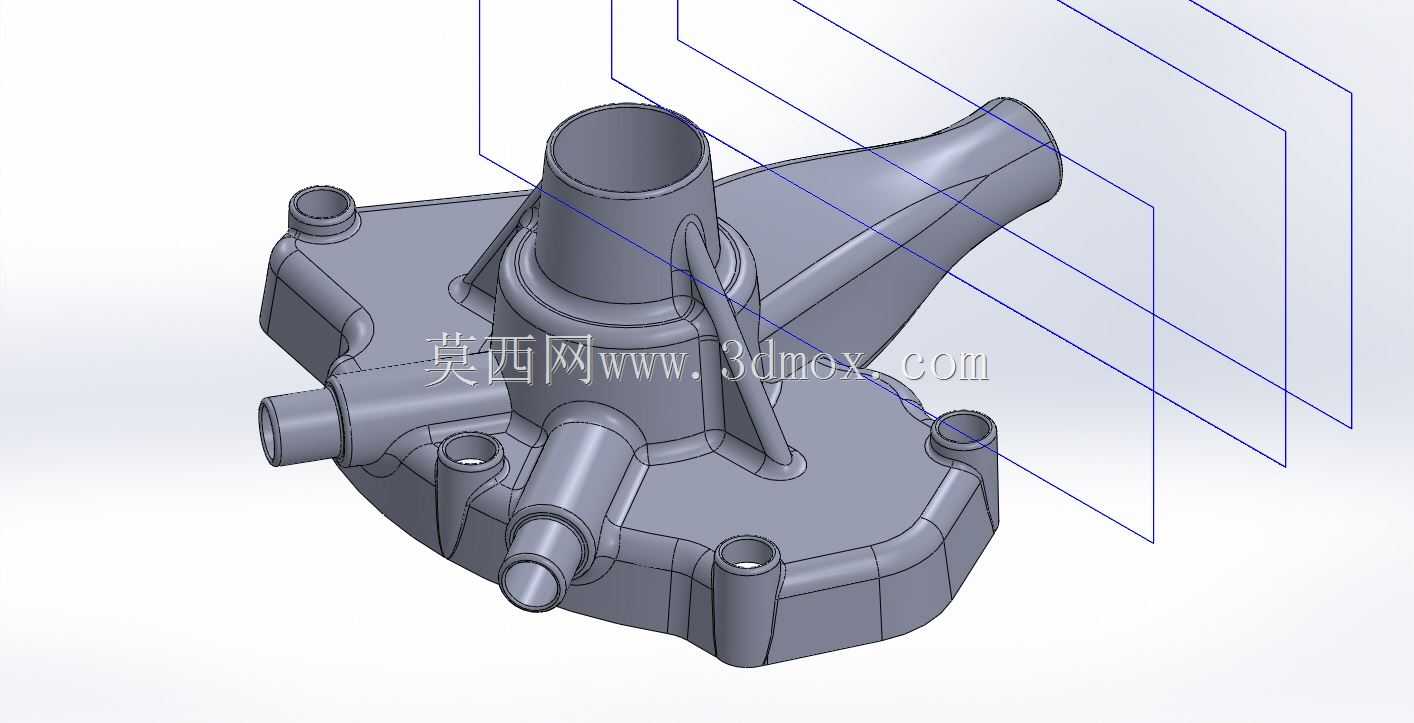

　　接口根部设置的环形凸台用于安装管路卡箍，避免长期振动下管路松脱渗漏。壳体边缘延伸出的带孔安装法兰，孔位完全匹配发动机缸体的对应安装螺柱，法兰面做了0.8μm粗糙度的平面加工要求，装配时配合密封垫片可实现腔室的静密封，杜绝冷却液渗漏。设计阶段针对流体腔道做了流线型过渡处理，避免腔体内出现直角死角造成冷却液流阻增大，同时减少气蚀风险，延长水泵整体使用寿命。壳体上额外设置的多个小直径凸台接口，分别用于对接水温传感器、排气螺塞、旁通回路管路，所有凸台的高度都经过空间校核，确保装配后周边部件不会出现运动干涉。从安装边界来看，该壳体装配后最大外伸尺寸不超过180mm，整体重量控制在0.8kg以内，既满足结构强度要求，

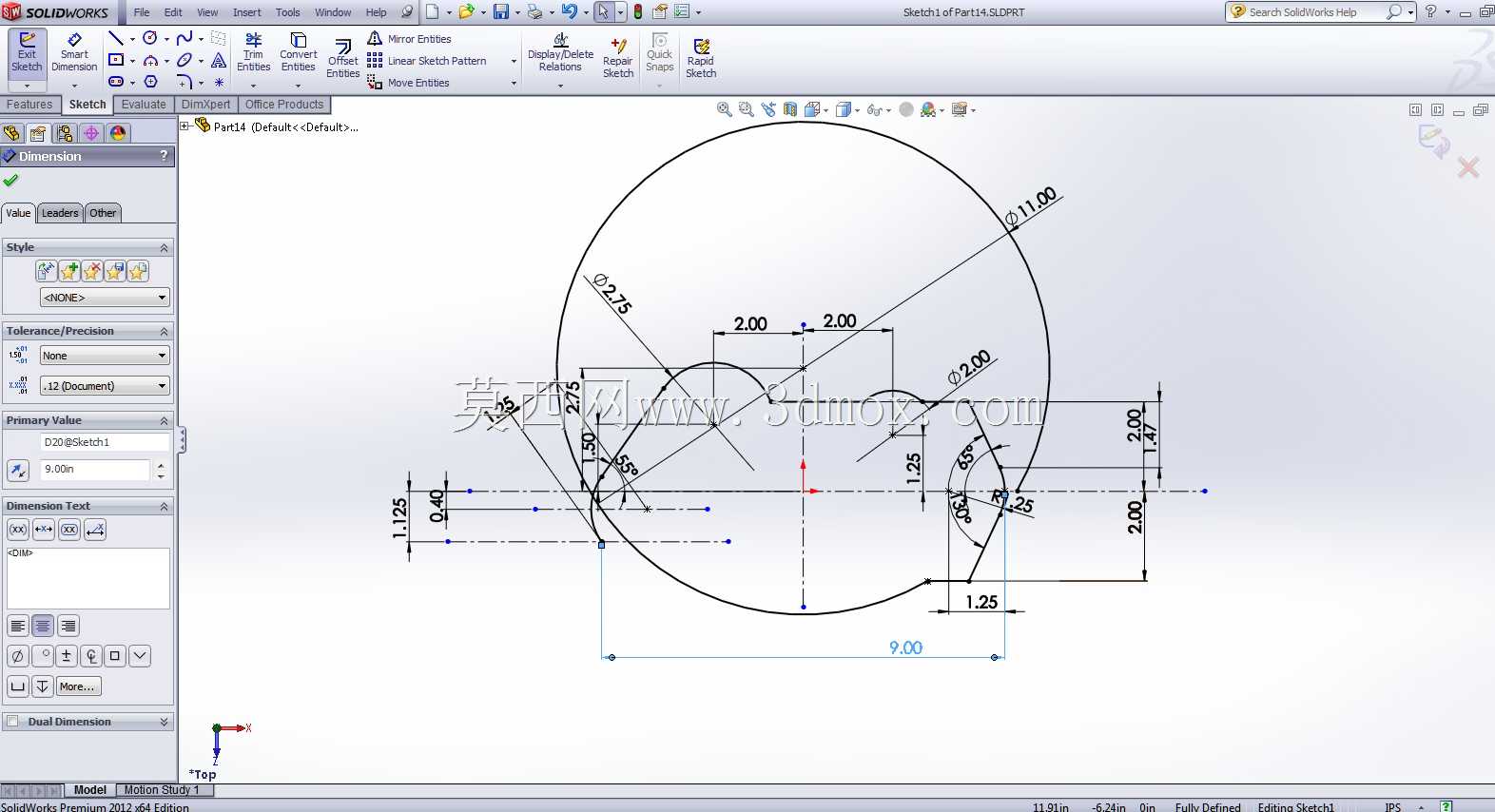

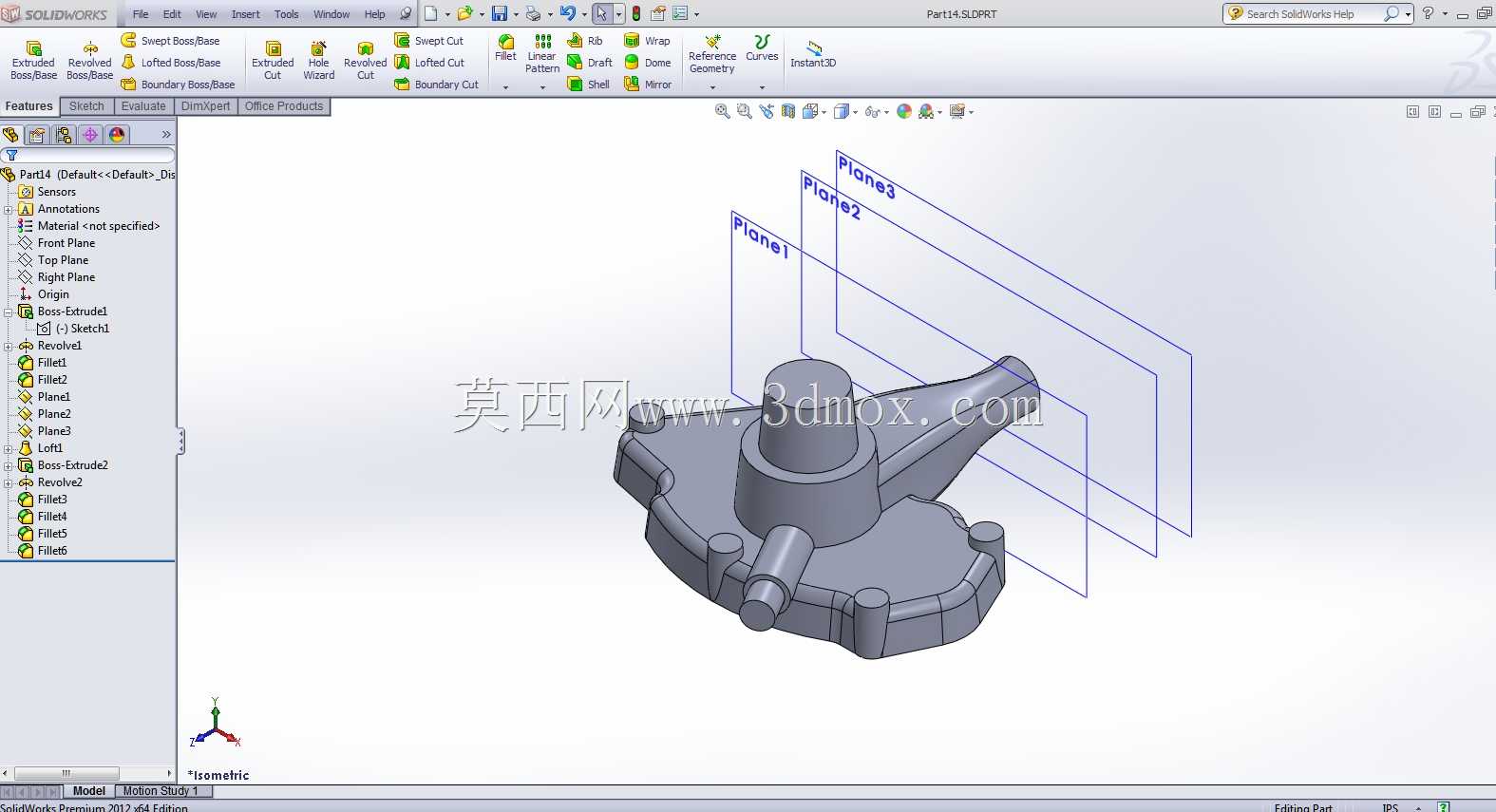

　　又符合汽车零部件轻量化的设计趋势。建模过程中对所有壁厚做了均匀化处理，主体壁厚保持3.5mm，局部承压区域加厚至5mm，既避免压铸过程中出现缩孔、冷隔等铸造缺陷，又能保证长期交变载荷下不会出现应力开裂。壳体外部设置的加强筋沿着流体压力的传导方向布置，在不额外增加壁厚的前提下提升了整体结构刚度，可承受皮带轮传动带来的径向振动载荷，避免长期运行后出现安装位变形。
