带同步带轮输出端的步进电机结构

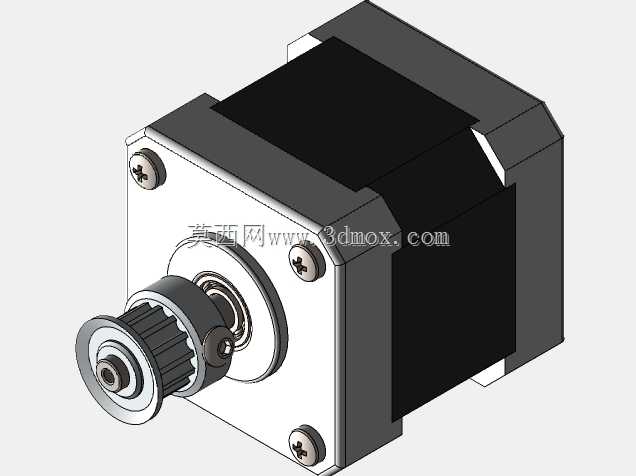

　　这款带前置同步带轮的步进电机，常见于桌面级自动化输送工位、小型3D打印设备轴系驱动、轻载点胶机位移平台这类对传动精度有基础要求、安装空间紧凑的场景里，实际使用时不需要额外加装联轴器转接同步轮，能直接和齿形同步带啮合传递扭矩，省掉了轴端转接件的装配公差累积环节。从结构设计逻辑来看，电机本体采用常见的方形安装法兰构型，四个角预留沉头安装孔，安装时可以直接从电机前端穿入螺丝固定到设备安装立板上，也可以反向从立板后侧穿接螺丝锁紧，适配两种不同的安装空间布局；输出轴端的同步带轮采用紧定螺钉径向锁止的固定方式，装配时不需要额外的轴端挡圈或者键连接，对准轴上的平面锁紧紧定螺钉即可完成固定，后期维护更换同步带轮也不需要拆解电机本体，

　　只需要松掉紧定螺钉就能拔下带轮，维护效率较高。电机前端盖内嵌深沟球轴承支撑输出轴，能承受同步带传动带来的径向载荷，避免轴端受侧向力导致电机内部定转子摩擦扫膛，延长电机的实际使用寿命；同步带轮和电机前端盖之间预留了0.3毫米左右的间隙，避免运转时带轮和端盖发生摩擦损耗。安装边界上，方形法兰的边长适配常规42系列步进电机的安装尺寸，安装孔的孔距符合行业通用标准，替换同规格常规电机时不需要重新加工设备上的安装孔位，输出轴的轴径和同步带轮的内孔配合公差采用基孔制间隙配合，装配时可以轻松套入，同时不会出现过大的旷量影响传动精度。实际选型使用时，需要注意同步带的张紧力不能超过轴承的额定径向载荷，张紧力过大容易导致前端轴承过早磨损，

　　出现轴端跳动量超标的问题；电机本体的外壳采用黑色喷塑处理，具备基础的防锈能力，在普通车间环境下使用不需要额外做表面防护，输出轴和同步带轮采用钢材加工，表面做发黑处理，长期和同步带摩擦也不会出现过快的磨损。这类集成带轮的步进电机，相比单独采购电机和同步带轮再自行装配的方案，能减少设计人员的选型匹配工作量，不需要反复核对轴径、带轮内孔、键槽尺寸的匹配度，也避免了自行装配时紧定螺钉锁止位置不对导致的带轮跳动问题，在小型自动化设备的设计中能缩短研发周期，减少装配环节的出错概率。
