法兰式弹性柱销联轴器结构设计

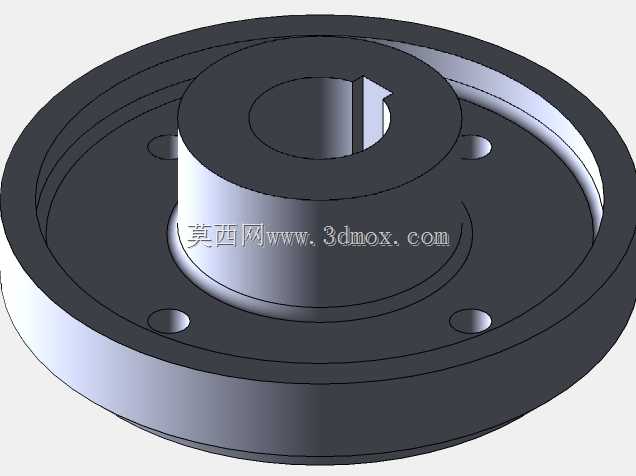

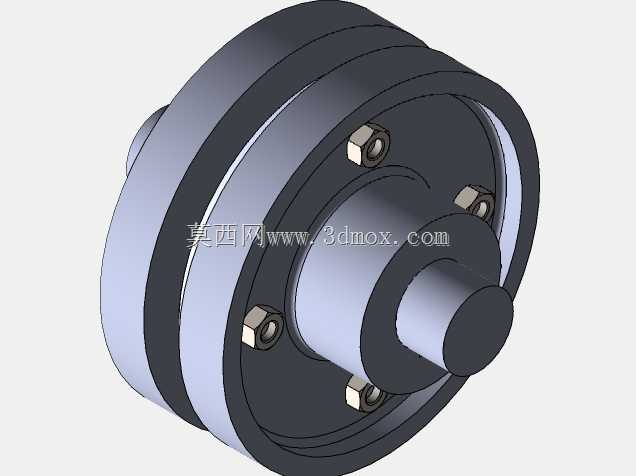

　　在工业传动系统的布局中，两轴端的连接始终是动力传递路径上的核心环节，这类带柱销缓冲结构的法兰式联轴器，常出现在中小型泵组、输送机驱动端、轻工生产线传动工位这类对安装对中精度有一定容错需求的场景里。不同于刚性凸缘联轴器完全锁死两轴相对位移的特性，这类结构在法兰盘的连接孔内嵌入带弹性套的柱销，能在设备运行过程中吸收两轴间因安装误差、机架受力形变、轴承游隙累积产生的径向、角向偏移，避免轴端承受额外的交变弯曲应力，从根源上降低轴系疲劳断裂、轴承过早磨损的故障概率。从结构设计逻辑来看，两个对称布置的带毂法兰盘分别通过键连接与两侧轴端固定，法兰盘外缘做了等厚的凸缘止口，在预装阶段可以通过止口的配合快速实现两轴的初步对中，

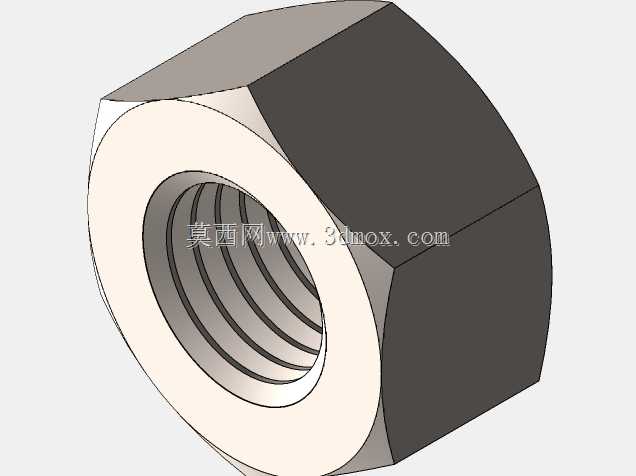

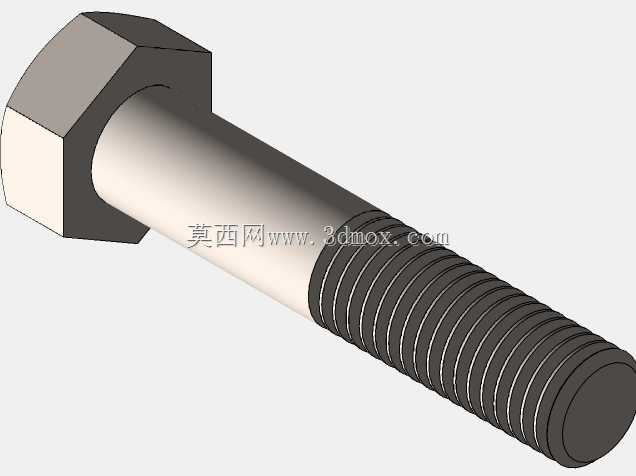

　　减少现场安装时的打表调整工作量；沿法兰圆周均布的柱销孔位做了沉台设计，柱销端部的锁紧螺母嵌入沉台内，既不会突出法兰外缘影响安全防护，也能保证柱销的轴向锁紧力均匀分布，避免运行过程中柱销松脱。在安装边界的考量上，这类联轴器的径向最大尺寸为法兰盘外径，轴向安装长度为两法兰毂的总厚度加上柱销的锁紧余量，选型时需要预留足够的径向拆装空间，保证后期更换弹性套时不需要挪动两侧的主设备，仅拆开柱销就能完成两轴的分离维护。日常运行中，弹性套除了补偿对中误差，还能吸收传动系统启动、负载突变时产生的瞬时冲击，降低传动链上的振动传递，尤其适合转速不超过3000rpm、传递中等扭矩的传动工位，相比齿式联轴器不需要定期加注润滑脂，维护成本更低，

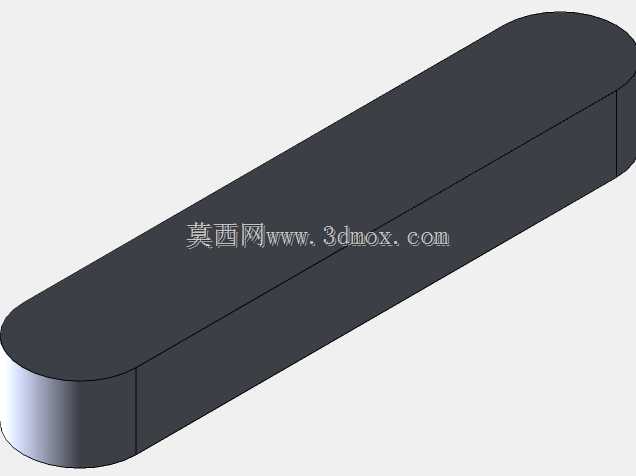

　　相比膜片联轴器对安装面的平面度要求更宽松，适配多数常规工业传动场景的使用需求。建模过程中需要重点关注柱销孔的位置度公差，保证均布的柱销能均匀承担传递的扭矩，避免单个柱销受力过载断裂，同时法兰毂的内孔键槽尺寸需要匹配对应轴径的标准键规格，保证扭矩传递的可靠性，法兰盘的厚度、柱销的直径参数都需要结合额定传递扭矩做强度校核，确保在额定负载下结构不会出现塑性形变。
