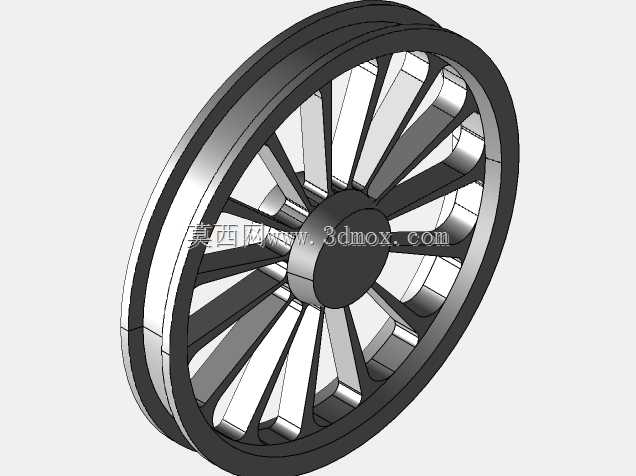

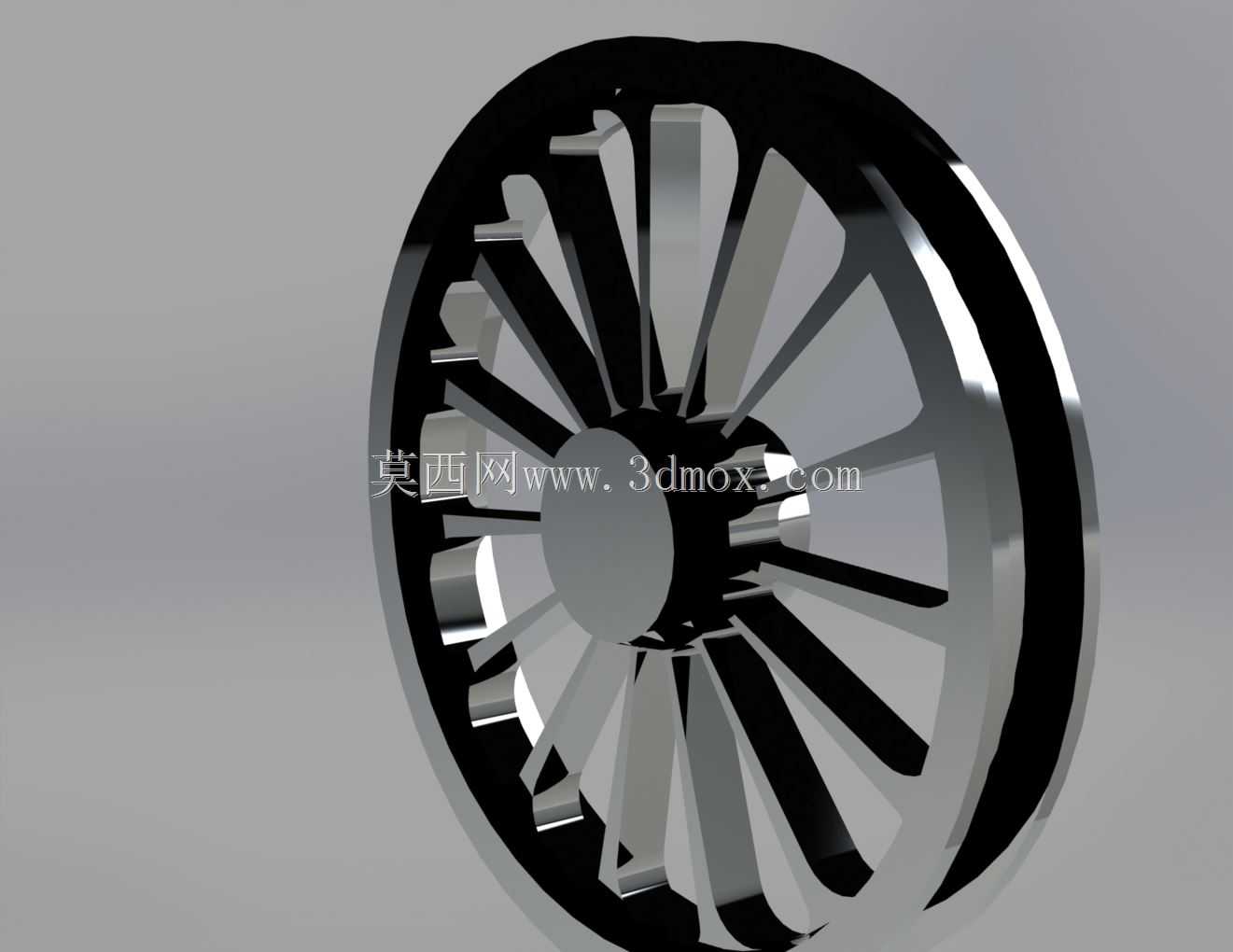

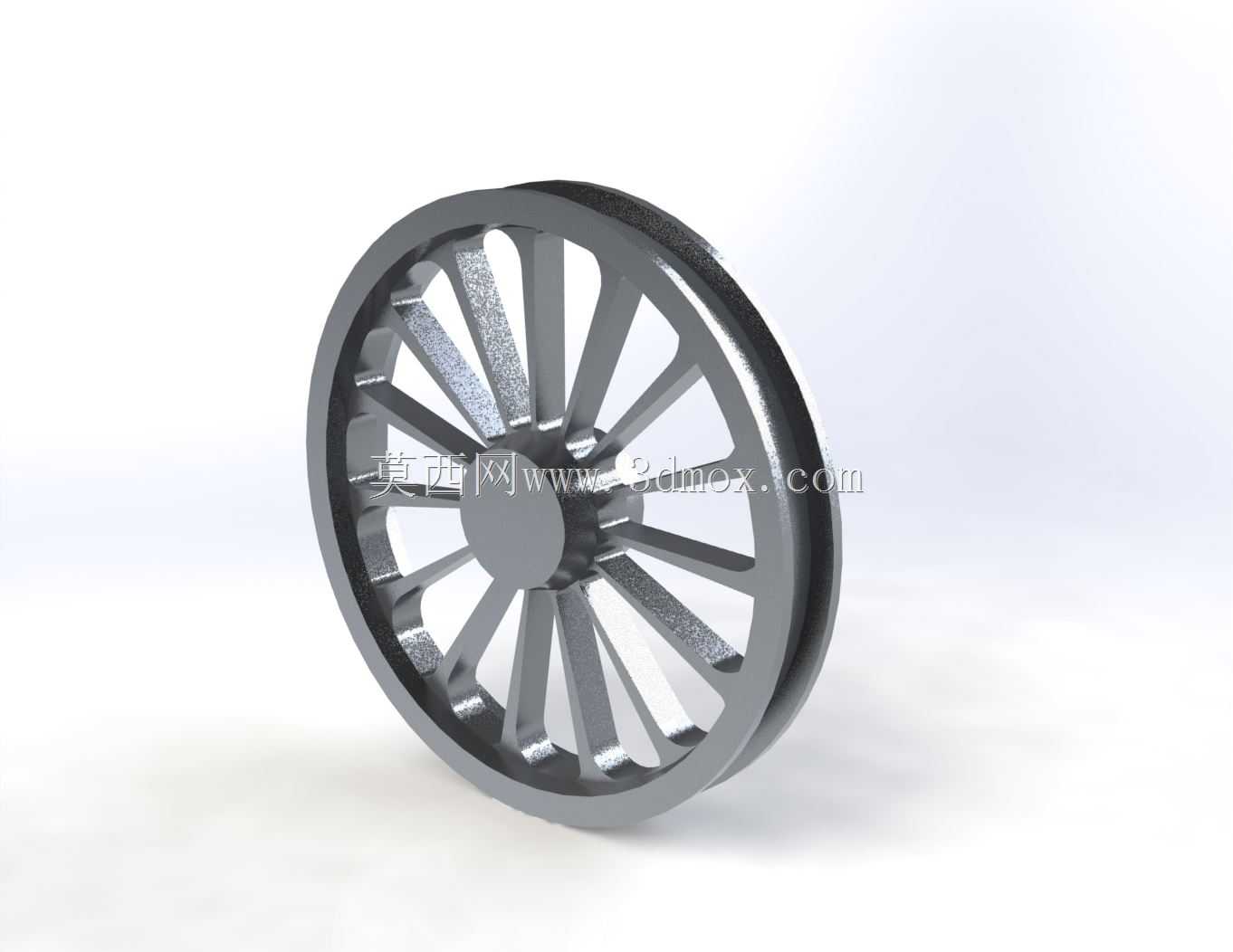

辐条式金属承重滚轮结构设计

　　这款辐条式金属滚轮，在工业输送系统、小型移动工装、轨道交通模拟构件、轻工机械行走机构中都有广泛的适配场景，区别于实心轮的厚重设计，辐条式结构在保证结构强度的前提下大幅降低了自身重量，能有效降低设备运行时的转动惯量，减少驱动端的动力损耗。从结构设计逻辑来看，轮体采用中心轮毂、径向辐条、外圈轮缘三段式一体化成型思路，中心轮毂预留了标准轴孔安装位，孔位公差按照过渡配合基准设计，可直接适配常用规格的圆轴安装，轮毂与辐条的衔接处做了圆弧过渡处理，避免应力集中导致的长期载荷下结构开裂问题。径向均匀分布的12根辐条采用等截面梯形结构，每根辐条的受力角度经过力学仿真校核，在承受径向载荷时能将受力均匀分散到整个轮体，不会出现局部应力过载的情况，

　　辐条之间的镂空区域既减轻了轮体自重，也能在运行过程中减少风阻，同时便于日常运维时清理轮体附着的杂物。外圈轮缘采用微凸的弧面设计，轮缘宽度经过匹配计算，既可以适配平面轨道的行走需求，也能在带导向槽的轨道上稳定运行，轮缘表面预留了一定的加工余量，可根据实际使用场景做表面淬火、包胶、滚花等二次处理，满足不同摩擦系数、耐磨性能的使用要求。在安装边界上，轮体的轴向尺寸控制紧凑，轮毂两端的端面做了平行度精加工，安装时可直接贴合轴承端面或者轴用挡圈定位，不需要额外加装调整垫片，轮体的最大回转半径经过校核，安装后不会和周边的机架、护板等构件产生运动干涉。实际使用中，这类辐条轮常被用在低速重载的移动场景，比如车间内的物料转运小车、

　　自动化仓储的堆垛机行走机构、小型游乐设备的行走部，相比实心轮，它的转动阻力更小，启动和制动时的响应更快，长期运行下的结构形变量更小，维护周期更长。设计过程中重点考量了铸造或者机加工的工艺可行性，所有转角处都预留了工艺圆角，没有出现锐角或者薄壁死角，不管是采用铸钢一体成型后精加工，还是采用铝合金铣削加工，都能顺利完成生产，不需要额外设计特殊工装夹具，能有效降低生产制造成本。轮体的动平衡性能也经过结构优化，辐条的均匀分布让整个轮体的质心落在回转轴线上，高速转动时不会出现偏心振动的问题，适配转速范围覆盖了多数工业场景的使用需求，不需要额外做动平衡校正就能直接装配使用。
