立式大容量滚塑储水塑料罐体结构设计

在民用供水、工业循环水系统、农林灌溉、小型污水处理场站的储水环节，立式塑料储水罐是应用频次极高的通用储液设备，这类罐体多采用滚塑工艺一体成型，相比传统焊接金属储罐，具备自重轻、耐酸碱腐蚀、无焊缝渗漏风险、安装无需大型吊装设备的优势，尤其适合分散式供水点、临时施工用水储备、化工车间弱腐蚀性液体暂存等场景。

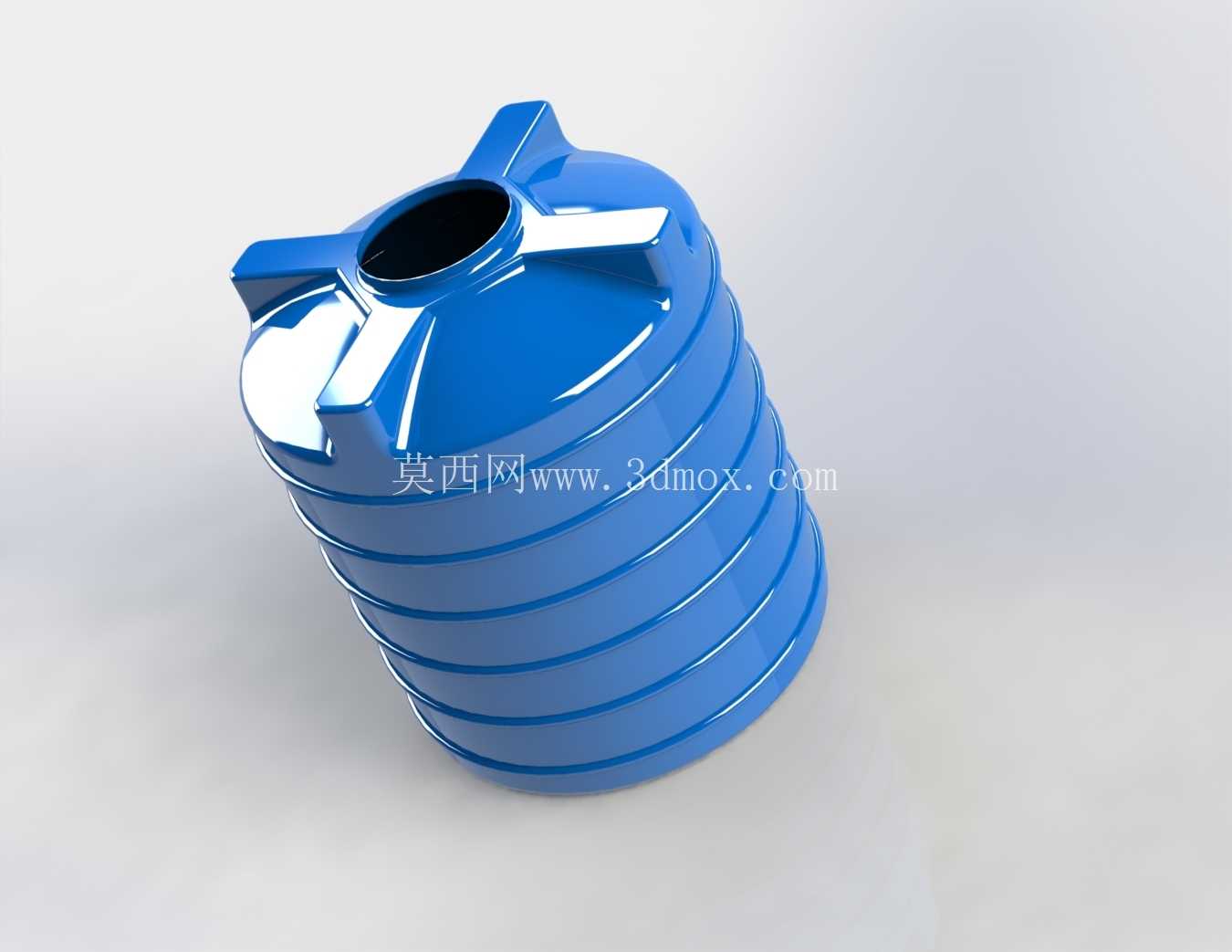

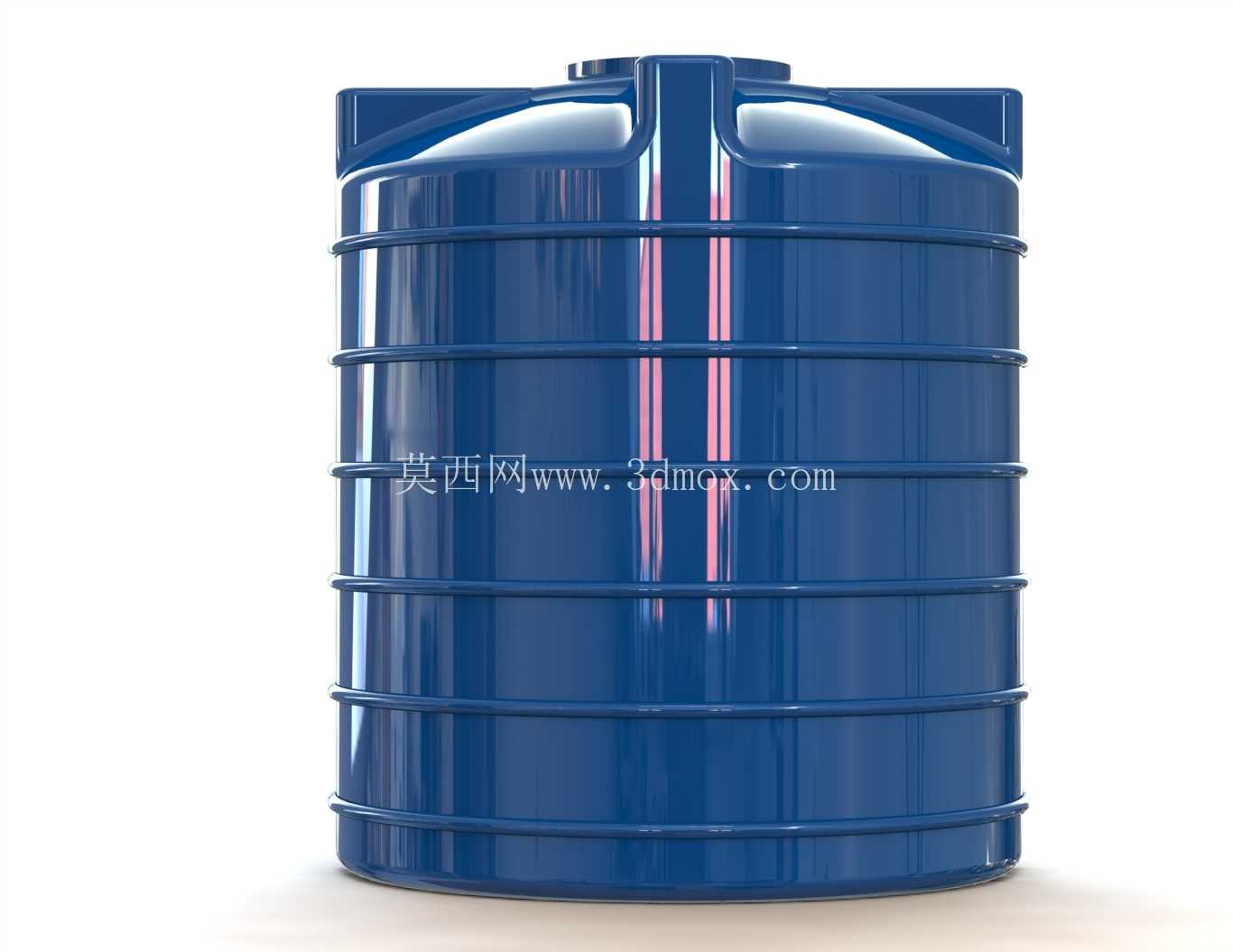

从结构设计逻辑来看，这款立式储水罐的外形采用圆柱直筒搭配圆弧拱顶的构型，圆柱段的环向等距分布的凸起加强筋是核心受力结构——滚塑PE材质的弹性模量远低于金属板材，空罐状态下易受外力挤压出现侧壁凹陷，满液状态下罐壁需承受随液位高度线性变化的静液压力，环向加强筋相当于在罐壁外侧增设了多道环形肋，可将罐壁的环向应力均匀分散到筋条结构上，避免直筒段在满液时出现鼓胀变形，同时也能提升空罐堆叠、转运过程中的抗挤压能力，减少运输过程中的破损率。拱顶设计一方面是为了预留顶部人孔/进水口的安装空间，圆弧过渡的结构能避免顶部积水积灰，另一方面拱顶的曲面构型可提升罐体顶部的承压能力，即使顶部有少量积雪、落物堆积，也不会出现平顶结构易发生的凹陷变形。

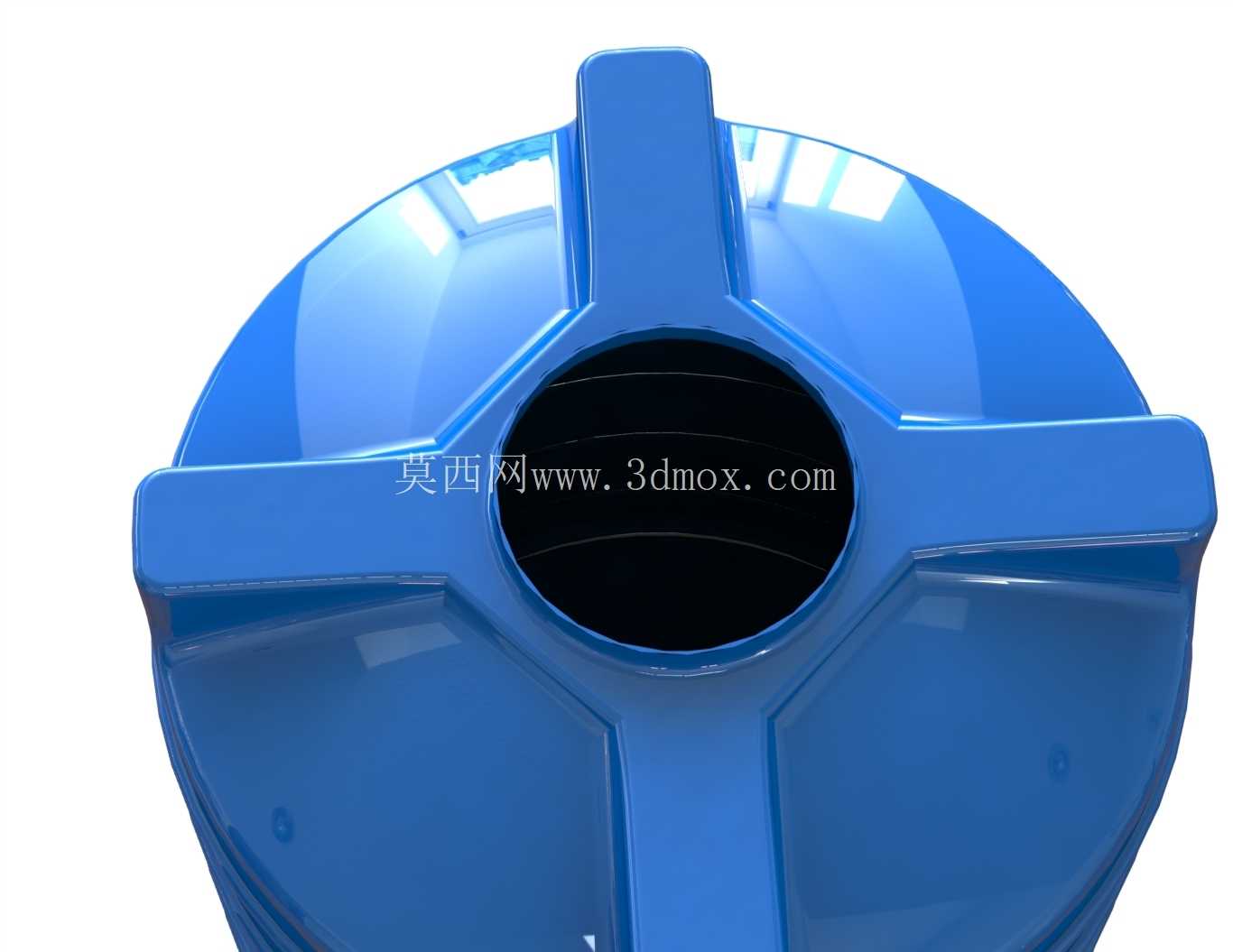

罐体底部采用圆弧过渡收底的结构，而非直角平底，这一设计是为了规避直角位置的应力集中问题——满液状态下罐体底部与基础接触的位置是应力最高的区域，直角结构在长期静载、温度变化带来的材质蠕变影响下，极易出现根部开裂渗漏，圆弧收底可将底部的载荷均匀传递到安装基础面上，同时也能减少罐底残液的积存，排污时可将罐内液体几乎完全排空，减少积液残留带来的藻类滋生、杂质沉积问题。顶部的接口采用凸起的一体成型法兰座，无需后期二次焊接粘接，接口与罐体本身为同材质一体结构，从根源上避免了接口位置的渗漏隐患，可根据实际使用需求对接进水管、溢流管、呼吸阀等配件。

从安装边界来看，这类立式储水罐对安装基础的要求远低于钢制储罐，不需要做预埋螺栓固定，只需要平整的硬化混凝土基础即可，基础面的水平度误差控制在5mm/m以内即可避免罐体倾斜带来的局部载荷过载。罐体的直筒段外径决定了安装所需的占地空间，周边需要预留至少300mm的操作空间，用于对接管道、安装液位计、后期维护检修；罐体高度需要匹配进水口的供水压力，常压使用场景下罐体高度不宜超过10米，避免底部静压力超过材质的长期许用应力。进出水口的位置设计在罐体下部距底部100-150mm的位置，可避免底部沉积的杂质进入出水管道，排污口设置在罐体最低处，与基础预留的排污沟槽对接，可定期排空罐内沉积的杂质。

在实际选型应用中，这类塑料储水罐的壁厚设计是核心参数，不同容积的罐体对应不同的壁厚要求，小容积罐体壁厚可适当降低，大容积罐体需要在底部应力集中区域适当增加壁厚，抵消高液位带来的静压力。环向加强筋的间距也需要随罐体直径调整，直径越大的罐体，加强筋的间距需要越小，筋条的凸起高度也需要相应增加，保证罐壁的刚度满足使用要求。材质上多采用食品级线性低密度聚乙烯，可满足饮用水存储的卫生要求，若用于存储弱酸碱化工液体，可调整材质配方提升耐腐蚀性，拓展罐体的适用场景。

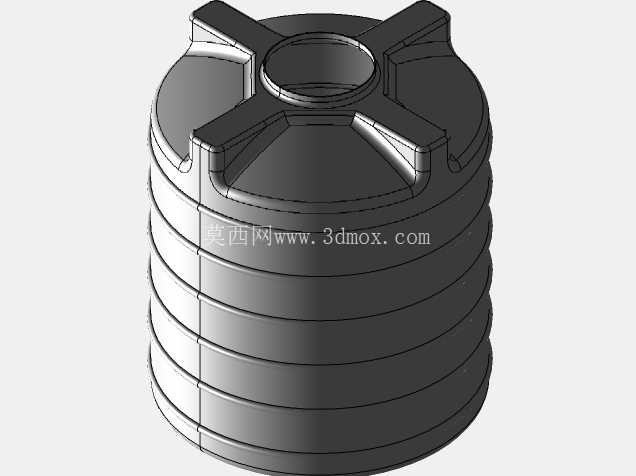

在建模过程中，这类罐体的曲面过渡是建模难点，拱顶与直筒段的衔接、直筒段与底部圆弧收边的衔接需要保证曲率连续，避免出现折线、凸起等结构缺陷，否则滚塑生产时会在应力集中位置出现壁厚不均、冷却后变形的问题。环向加强筋的建模需要保证与直筒段的相切过渡，筋条的圆角半径不能过小，避免滚塑成型时原料无法填充到位，出现局部缺料、强度不足的问题。顶部接口的法兰座需要保证与拱顶曲面的垂直，避免后期安装管道时出现密封面倾斜、渗漏的问题。
