按压式弹簧复位单向截止阀门结构

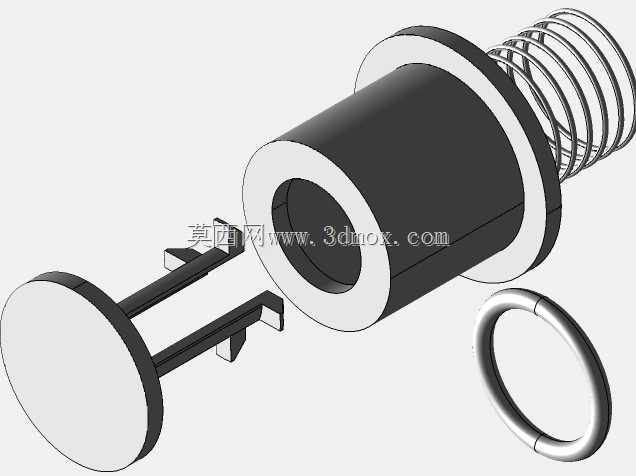

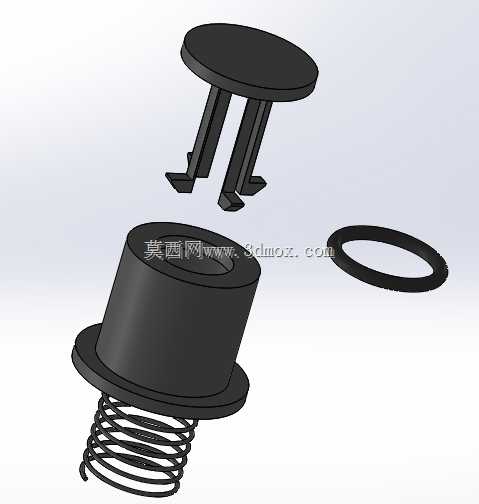

　　这款按压式弹簧复位阀门，常被集成在小型流体管路、气动控制回路或是便携储液设备的通断节点上，日常工况下多承担低压流体的单向通断、泄压或是手动控制通路启闭的功能，在小型家用净水设备、便携气动工具、实验室小型流体试验装置里都能见到同类结构的应用。从结构拆解来看，整套构件分为阀帽、阀杆、阀座主体、复位弹簧、密封垫圈五个核心部分，阀帽顶部做了大直径圆台设计，既方便手动按压施力，也能在按压到位后和安装面板表面形成贴合限位，避免按压超出行程损伤内部密封件；两根对称布置的阀杆从阀帽底部垂直延伸，末端带卡扣式倒钩结构，装配时直接卡入阀座中心的导向通孔内，无需额外紧固件就能实现阀帽和阀座的活动连接，装配效率比传统螺纹连接的阀杆结构高不少，

　　也能避免长期使用后螺纹松动导致的阀位偏移问题。阀座主体采用阶梯轴式结构，下部带环形凸缘，凸缘上方的圆柱段是和安装面板配合的定位面，安装时直接从面板正面插入预制的安装孔，凸缘贴合面板正面实现轴向定位，背部通过配套的卡圈或者锁紧螺母固定，安装边界的径向尺寸以阀座下部凸缘的外径为最大限位，设计安装孔时只需预留比阀座圆柱段大0.1-0.2mm的间隙即可，不需要额外加工复杂的定位槽。复位弹簧套在阀座底部的导向柱上，自由状态下弹簧张力会把阀帽向上顶起，带动阀杆末端的密封面压紧阀座内部的通流孔，实现通路截止；手动向下按压阀帽时，阀杆向下位移带动密封面离开通流孔，流体即可从阀座的侧部或者底部通道流过，松开阀帽后弹簧自动复位，通路再次切断，

　　整个动作行程控制在3-5mm之间，按压手感清晰，不会出现卡滞或者半开半闭的状态。配套的环形密封垫圈采用弹性橡胶材质，装配时垫在阀座凸缘和安装面板之间，既可以填补安装面的平面度误差，也能避免流体从安装孔的缝隙处渗漏，密封垫圈的内径和阀座圆柱段外径做过盈配合，装配时直接套在阀座上即可，不会在安装过程中出现移位或者脱落的问题。设计这类阀门的时候，需要重点校核弹簧的刚度参数，刚度太大则按压力度过大，操作手感差，刚度太小则复位力不足，容易出现密封不严导致的内漏问题；同时阀杆和阀座导向孔的配合间隙要控制在合理范围，间隙过大会导致阀杆晃动，密封面对中偏差引发泄漏，间隙过小则容易因为加工公差或者流体中的杂质卡滞，导致阀门动作失效。另外阀帽的按压面做了边缘圆角处理，长期手动操作也不会出现硌手的问题，所有外露的结构边缘都做了倒角去毛刺处理，避免装配和使用过程中划伤操作人员或者配套的密封管路。
