工业用方管焊接支撑工作台框架结构

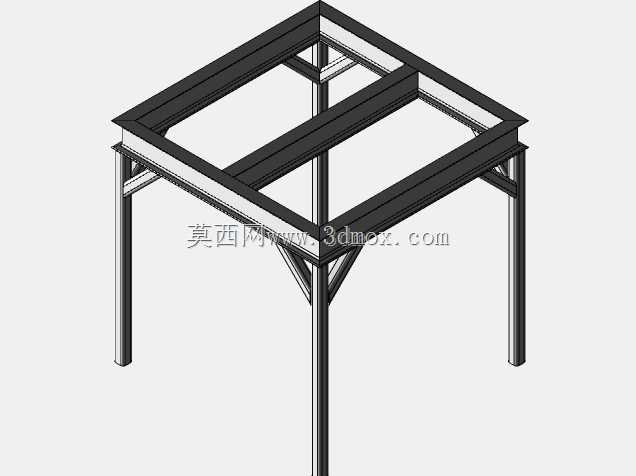

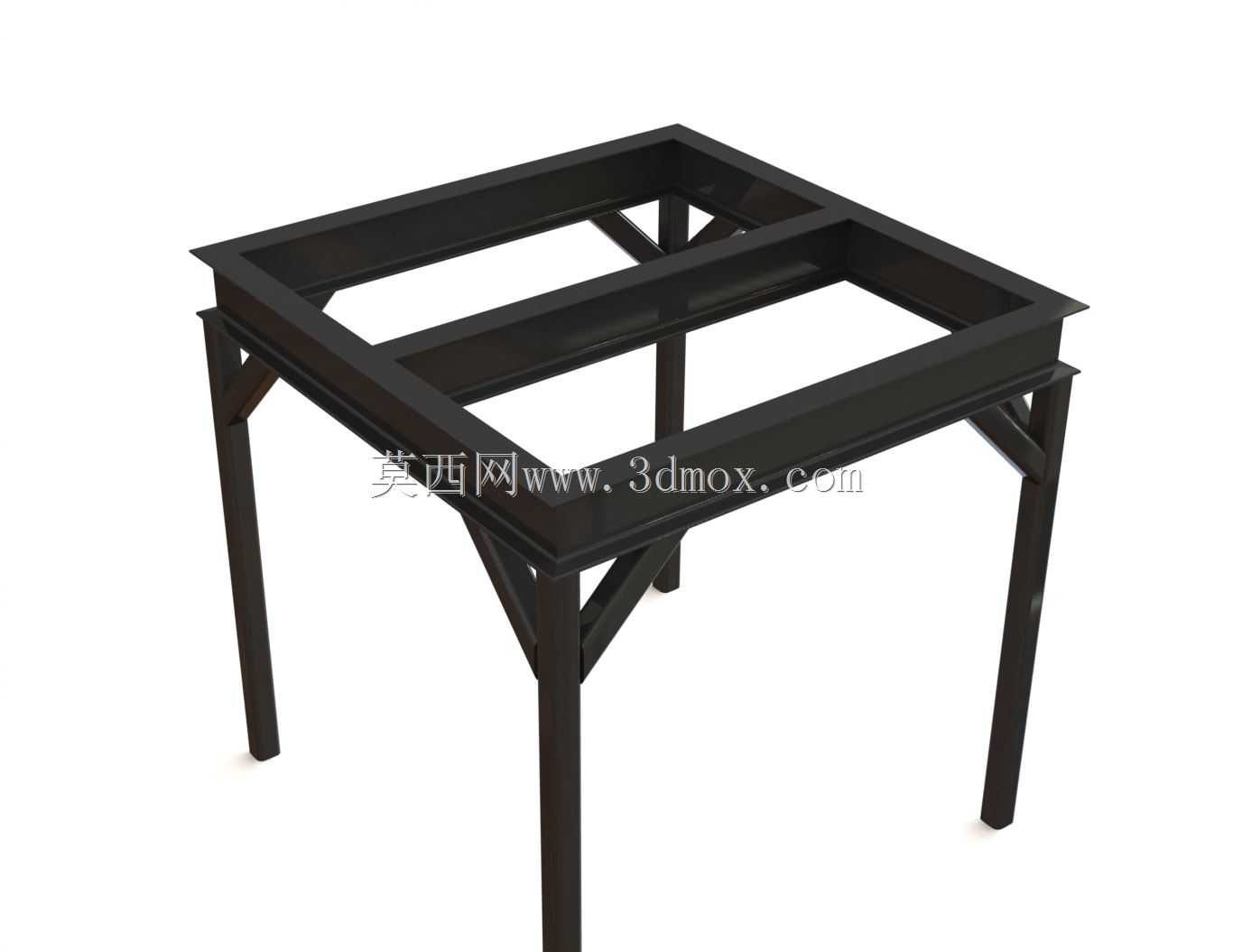

　　这类框架结构是车间生产、检测工位搭建的核心承载基础，日常生产中多用于装配工位、物料暂存工位、检测工装承载台的主体支撑部分，区别于整板焊接的重型工作台，这种框架式结构自重更轻，耗材用量更少，同时能满足常规中小零部件装配、轻型工装搭载的承重需求。从结构设计逻辑来看，整体采用矩形截面型钢作为主受力构件，四根竖直型材作为主支撑腿，承担整体竖向载荷，支撑腿与顶部框架的连接位置增设三角斜撑，抵消工位上人员操作、设备放置带来的侧向倾覆力矩，避免长期受交变载荷出现焊缝开裂的问题。顶部框架采用双层边框设计，外边框形成完整的矩形轮廓，中间增设横向加强梁，将顶部承载面分隔为两个独立区域，既可以直接铺设木板、防静电胶皮作为操作台面，

　　也可以在框架上预留安装孔位，固定工装夹具、检测仪器的安装底板，适配不同工位的定制化需求。设计时需要提前匹配安装边界尺寸，支撑腿的底部可加装可调脚杯，抵消车间地面不平整带来的晃动问题，顶部框架的内空尺寸需要和后续铺设的台面板尺寸做公差配合，通常单边预留1-2mm的安装间隙，方便台面板的嵌入固定，支撑腿的间距设置需要避开操作人员的腿部活动空间，避免工位使用时出现磕碰问题。这类框架的受力传递路径清晰，竖向载荷通过顶部横梁传递到四根主支撑腿，再传导到地面，斜撑构件主要分散横向载荷，在做三维建模时，需要提前预留焊缝的收缩余量，尤其是方管对接的位置，要避免焊接变形导致整体框架尺寸超差，顶部框架的平面度需要控制在合理范围内，

　　保证后续铺设台面后不会出现翘曲、倾斜的问题。实际应用中，这类框架还可以根据工位需求拓展功能，比如在支撑腿上加装挂板、物料盒支架，或是在框架下方增设层板放置工具、零配件，相比成品工作台，这种焊接框架的定制灵活度更高，可以根据车间的实际可用空间调整长宽高尺寸，适配狭窄工位、特殊高度的操作需求，在电子装配、小型零部件加工、实验室检测工位都有广泛的应用场景。建模过程中需要注意各型材连接位置的切口处理，保证方管对接时能够紧密贴合，减少焊接填充量，同时要做倒角处理，去除尖锐边角，避免操作人员在组装、使用过程中被划伤，支撑腿的底部如果搭配脚轮使用，还需要在腿端加装脚轮安装板，预留对应的螺栓孔位，方便后续改装为移动工作台，满足工位灵活调整的需求。
