管道固定夹持用台式管虎钳结构设计

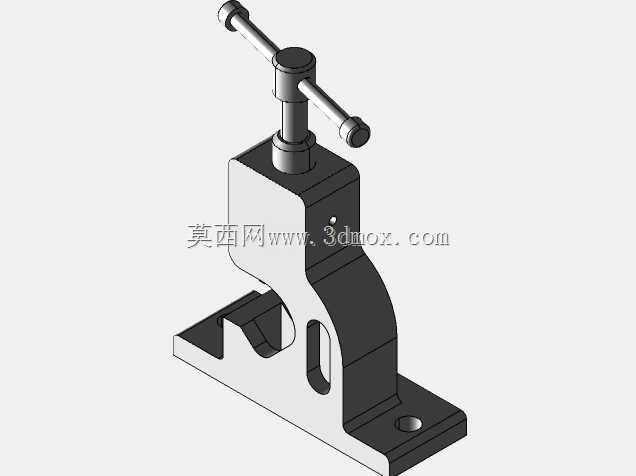

　　这款管虎钳的三维结构完全围绕管道装夹的实际工况展开设计，区别于普通平口钳的平直钳口，其固定钳身的下半部分做了适配圆形管件的弧形开口，能在装夹时与管道外壁形成更大的贴合面，避免夹持力集中造成的管件变形，尤其是针对薄壁金属管、塑料管材的装夹场景，弧形钳口的设计能有效分散压应力，减少管件表面夹伤、压瘪的问题。从安装边界来看，钳身底部采用带安装孔的L型折弯底座结构，两个沉头安装孔分别布置在底座的前后端，安装时可通过螺栓直接固定在钳工台、焊接工装台或者预制的安装支架上，底座的平面度设计预留了0.2mm的安装调整余量，能适配多数工作台面的平面度误差，不会因为台面不平整导致钳身装配后出现应力变形，影响夹持同轴度。

　　在功能结构设计上，顶部的T型转动手柄采用贯穿式丝杆传动结构，丝杆与活动压块之间做了防转限位设计，转动手柄时活动压块只会沿垂直方向做直线进给，不会跟随丝杆转动，避免压块与管件接触时产生周向摩擦划伤管件表面。丝杆的导程选用了适中的6mm规格，既保证了夹持进给的效率，又能通过丝杆的自锁特性保证装夹后的锁紧力，不会因为管道加工时的振动导致压块松脱，无论是进行管道的套丝、切割作业，还是管道组对焊接时的定位，都能提供稳定的夹持力。钳身侧面开设的长条形减重孔并非单纯为了减少材料用量，其位置刚好避开了钳身的主要受力路径，在保证钳身整体刚性的前提下，既减轻了整体重量，也方便作业时通过该孔位挪动钳身，或者临时悬挂小规格的作业工具。

　　从实际应用场景来看，这类管虎钳不仅适用于常规的管道维修、水电安装作业，在小型管件加工车间、预制管道组装工位也有广泛应用，比如小口径管道的螺纹加工、坡口打磨、法兰组对等工序，都需要这类夹具提供稳定的装夹定位。设计时针对钳口的开合行程做了合理规划，最大开合距离能覆盖多数民用、工业常用小口径管道的装夹需求，活动压块的下端面也做了小弧度的倒角处理，在夹持小直径管件时，压块边缘不会与固定钳身的弧形槽发生干涉，保证全行程范围内的夹持有效性。钳身的整体受力路径经过优化，从活动压块传递的夹持力会通过钳身的加强筋结构直接传导到底座安装面，不会在钳身中部形成应力集中点，长期反复承受夹持载荷也不容易出现钳身变形、开裂的问题，完全能满足高频次作业的使用需求。
