起重吊装用鹤飞节吊钩组件结构设计

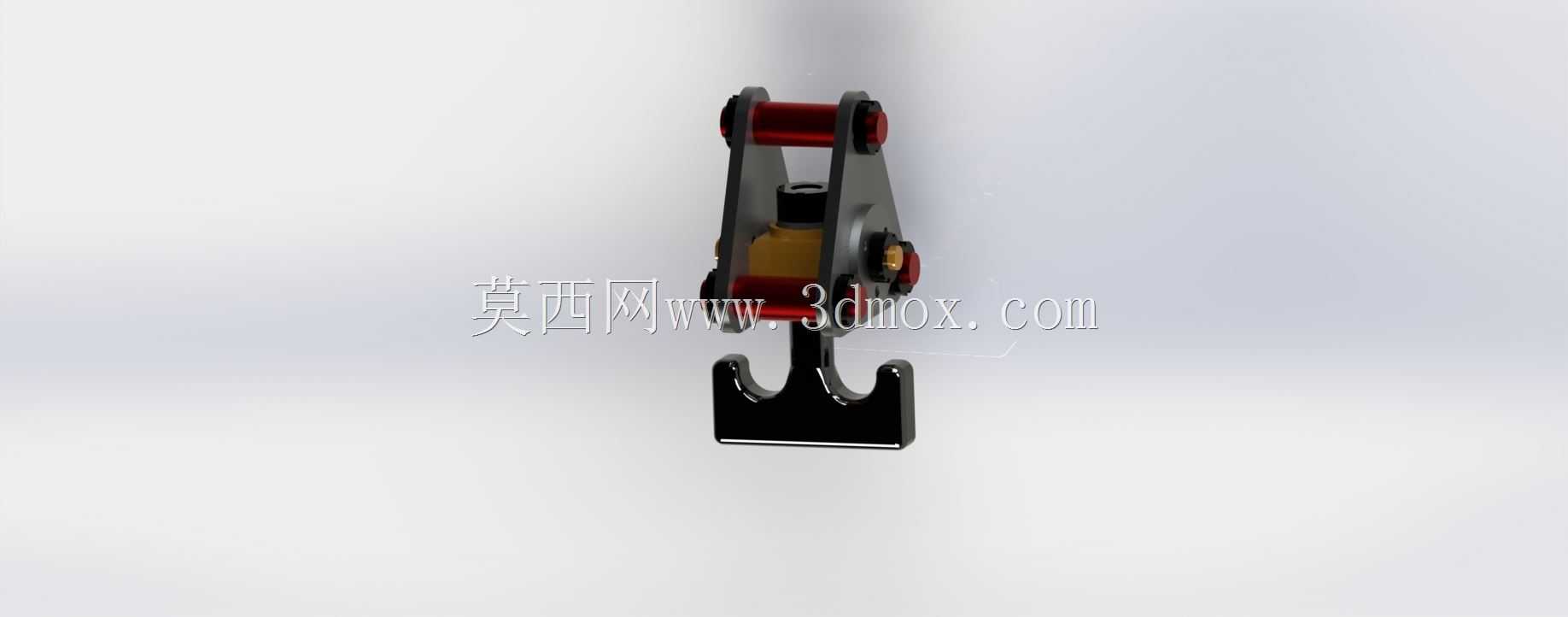

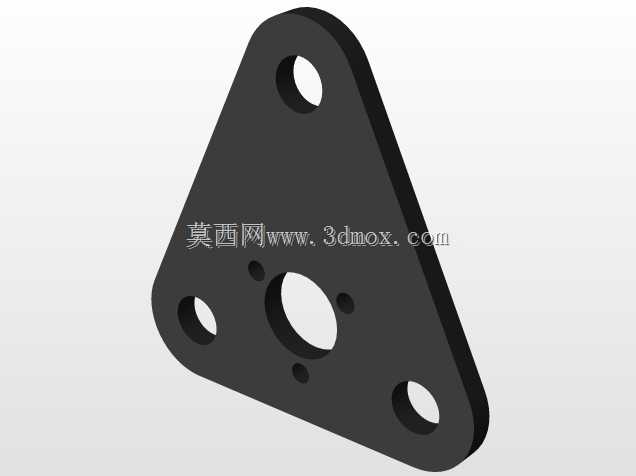

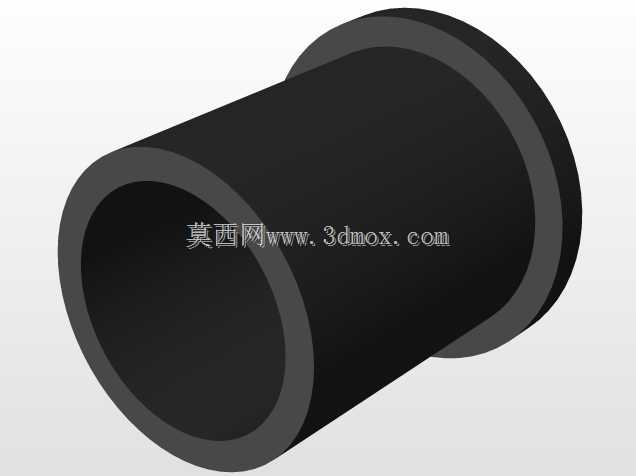

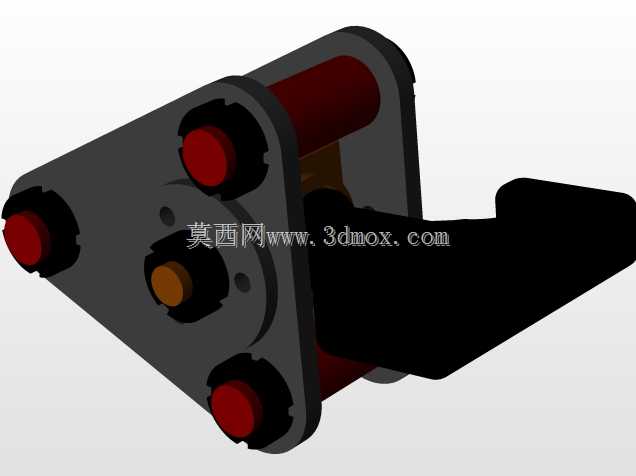

　　在车间物料转运、小型设备吊装、轻型起重作业场景中，这类鹤飞节吊钩组件是直接承接吊重、连接吊索与起升机构的核心受力构件，区别于普通固定式吊钩，其结构自带滑轮组与铰接连接位，可适配钢丝绳走向调整，减少吊重起升过程中的钢丝绳偏磨问题，同时铰接结构允许吊钩在一定角度范围内自由摆动，抵消起吊瞬间的侧向冲击力，避免吊索受扭结损伤。从结构设计逻辑来看，该组件采用上下分体铰接布局，上部为双夹板支撑的滑轮安装位，滑轮内嵌铜套或滚动轴承，可根据额定起重量匹配对应直径的滑轮，保证钢丝绳弯折半径符合起重规范要求，夹板间采用销轴加防脱开口销的固定方式，既保证滑轮转动的同轴度，也方便后期磨损后快速更换滑轮或销轴，无需整体报废整个吊具。

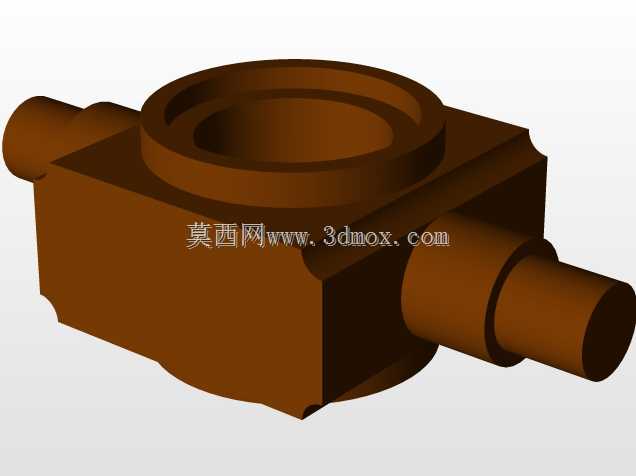

　　中部的连接块采用合金钢锻造后机加工成型，上下分别通过铰接销轴连接上部滑轮架与下部吊钩，铰接位预留足够的摆动间隙，允许吊钩在水平面360度旋转、垂直面一定角度内偏摆，适配起吊过程中重物的姿态微调，避免强行扭转对起升机构造成额外载荷。下部的吊钩为锻造带防脱舌片结构，钩头曲率经过校核，可保证吊索或吊环在受力状态下自动滑入钩底受力位，防脱舌片采用弹簧复位结构，空载时自动封闭钩口，防止挂设的吊索意外滑脱。设计过程中需严格控制各铰接位的同轴度公差，夹板的平行度误差需控制在允许范围内，避免滑轮转动卡滞或销轴受附加弯矩，整体安装边界需匹配常用的小型起重机、电动葫芦的起升端连接尺寸，上部连接位可直接与葫芦的下吊钩架替换安装，

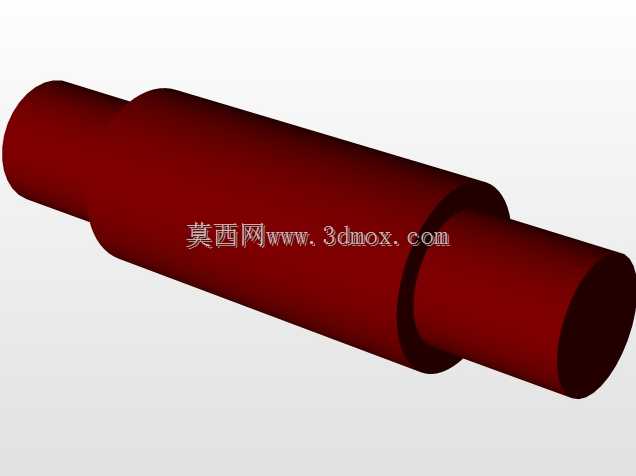

　　也可通过卸扣连接到钢丝绳末端，适配不同的起重设备改装需求。外形尺寸方面，整体高度控制在适配1-5吨额定起重量的区间内，滑轮槽宽匹配常用的6-12mm直径起重钢丝绳，钩头开口尺寸可挂入标准卸扣或环形吊索，各受力部位的圆角过渡处理可有效降低应力集中，避免长期交变载荷下出现疲劳裂纹，铰接销轴采用热处理合金钢材质，表面硬度满足耐磨要求，同时芯部保持足够韧性，承受冲击载荷时不会发生脆断。这类构件在日常使用中需定期检查铰接位的磨损量、滑轮转动灵活性、钩头开口变形量以及防脱舌片的有效性，建模过程中需还原各零件的装配间隙，避免出现干涉问题，同时对受力关键部位的结构尺寸做参数化处理，方便根据不同额定起重量快速调整对应板厚、销轴直径、钩头截面尺寸，形成系列化的吊具设计方案。
