带安装支架的环形传感检测构件

　　该环形传感构件主要应用于工业自动化产线的工位状态检测、旋转部件转速监测以及轴类工件的到位确认场景，在装配线、输送设备、机床主轴监测工位中，可配合轴类穿过件完成非接触式的位置、转速或位移信号采集，避免传统接触式检测带来的部件磨损问题。从结构设计来看，主体采用环形中空结构，中心通孔为被测轴类部件的穿行空间，孔径尺寸适配常规直径的传动轴、输出轴安装需求，环形主体内部预留传感元件的封装腔体，可容纳霍尔元件、光电感应模组等检测核心部件，腔体周边做了密封槽设计，可加装密封圈实现工业环境下的防尘防油防护，适配车间多油污、多粉尘的作业环境。

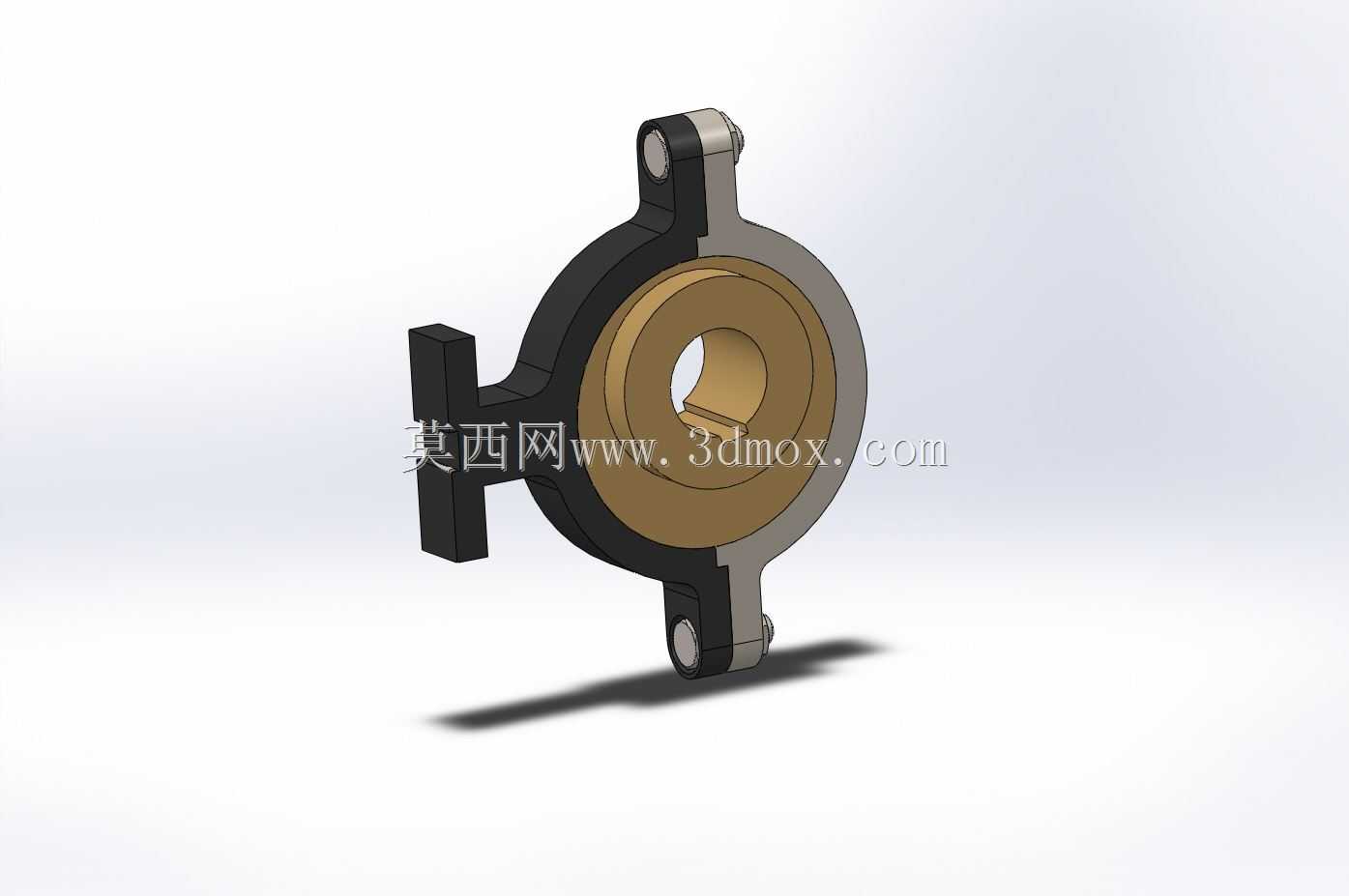

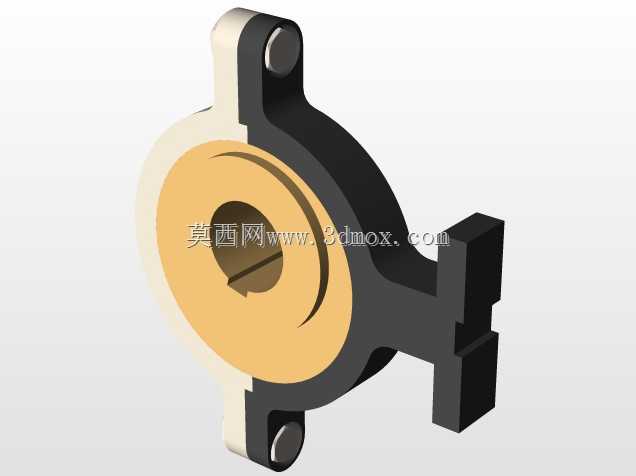

　　构件外侧集成的一体化安装支架采用上下对称的铰接耳座加侧方定位支脚的组合结构，上下耳座预留销轴安装孔，可配合铰接销轴实现构件的角度微调，适配不同安装面的角度偏差补偿，侧方的块状支脚做了平面铣削处理，可通过螺栓直接固定在设备机架或安装立板上，安装时无需额外加工转接件，降低现场安装的加工成本。整体外形的径向尺寸控制在紧凑范围内，不会占用过多设备内部安装空间，安装边界预留了足够的接线空间，传感元件的出线口设置在支架侧方，可顺着支脚方向布线，避免线缆与周边旋转部件发生干涉。

　　设计过程中优先考虑了构件的安装兼容性，上下耳座的孔位间距按照通用工业安装标准设置，可适配多数现有设备的预留安装位，无需对原有设备结构做大幅改造即可完成替换安装。环形主体与安装支架采用分体拼接式结构，主体部分为传感功能核心区，支架部分为承载固定区，两者通过定位止口配合后用紧固件锁紧，既保证了装配后的同轴度精度，也方便后期传感元件的维护更换，无需整体拆卸安装支架即可完成内部元件的检修。构件的外露金属表面做了发黑防锈处理，可适应常规工业环境下的防腐蚀需求，铰接耳座内预留了衬套安装位，可加装耐磨铜衬套降低铰接转动时的磨损量，延长构件的整体使用寿命。在实际使用中，该构件可配合不同的传感模组实现多种检测功能，搭配霍尔元件时可检测齿轮、转轴的转速信号，搭配光电模组时可检测轴类工件的键槽、凸点位置信号，广泛适配各类工业设备的状态监测需求。
