立式偏心轮锁紧控制操作手柄结构

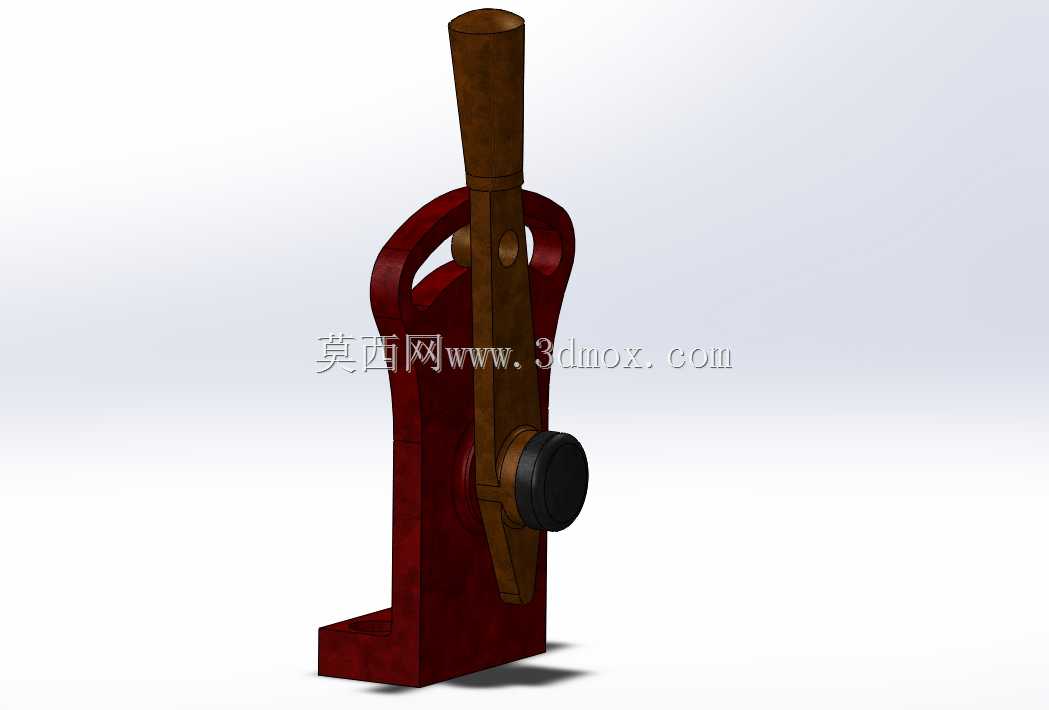

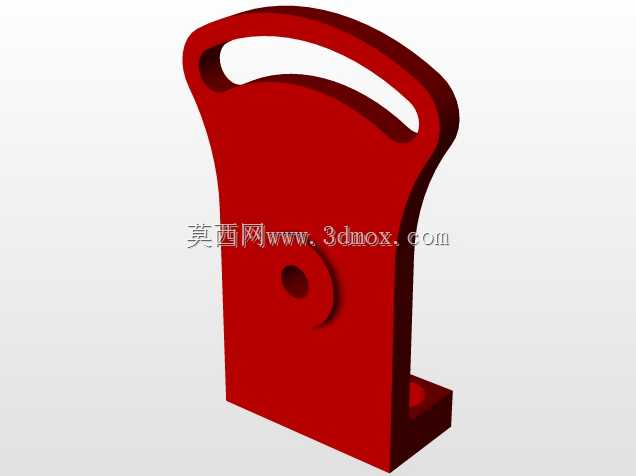

　　该手动控制操作构件多用于中小型工装夹具、非标检测设备的工位锁紧环节，在小载荷手动调节的工位中，可替代部分螺栓压紧结构，实现快速开合与位置锁定，无需额外辅助工具，单人即可完成操作，适配频繁调整工位的生产场景，比如小型工件焊接定位台、实验室测试装夹架、轻型物料输送线的挡停机构都能见到同类结构的应用。从结构设计逻辑来看，整体采用L型立式基座作为承载主体，基座底部预留平直安装面，可通过螺栓直接固定在设备安装基板上，安装边界占用空间小，不需要在安装面加工复杂的沉孔或避让槽，适配多数常规型材框架的安装孔位布局。上部的操作杆采用长直圆棒结构，握持段做了适配人手握持的直径设计，操作时扳动行程符合人体工学发力角度，不需要过大的扳动力即可完成锁紧动作，

　　操作杆与基座之间通过环形铰接环连接，铰接位置预留足够的转动间隙，避免长期使用出现卡滞，铰接环的曲面过渡做了圆弧处理，减少应力集中，提升反复扳动的结构寿命。侧面的偏心轮锁紧组件是核心功能部件，偏心轮的偏心距经过匹配计算，扳动操作杆到竖直锁紧位置时，偏心轮刚好压紧被固定件的接触面，形成足够的静摩擦力锁定位置，反向扳动操作杆时偏心轮快速脱离接触面，被固定件即可自由调整位置，整个锁紧与释放的动作行程控制在90度范围内，操作效率远高于螺纹旋紧结构。设计时特意将偏心轮的压紧面做了滚花处理，提升接触摩擦力，避免锁紧后出现打滑移位，基座的竖直段与操作杆之间预留了足够的避让空间，操作时不会出现夹手的风险，整体结构没有复杂的异形曲面，加工难度低，

　　常规铣削、车削工艺即可完成所有零件的加工，零件数量少，后期维护更换配件成本低，不需要特殊的维护保养，定期在铰接位置加注少量润滑脂即可长期稳定使用。在实际选型适配时，需要注意该结构的锁紧载荷上限，仅适合100kg以内的侧向载荷定位场景，不适合大冲击力、大载荷的重型设备锁紧，安装时需要保证偏心轮的压紧面与被固定件的接触面平行，避免局部接触导致锁紧力不足，操作杆的长度可根据实际需要的锁紧力做适配调整，在铰接结构强度允许的范围内，适当加长操作杆可降低操作所需的扳动力，适配操作空间受限的安装场景。
