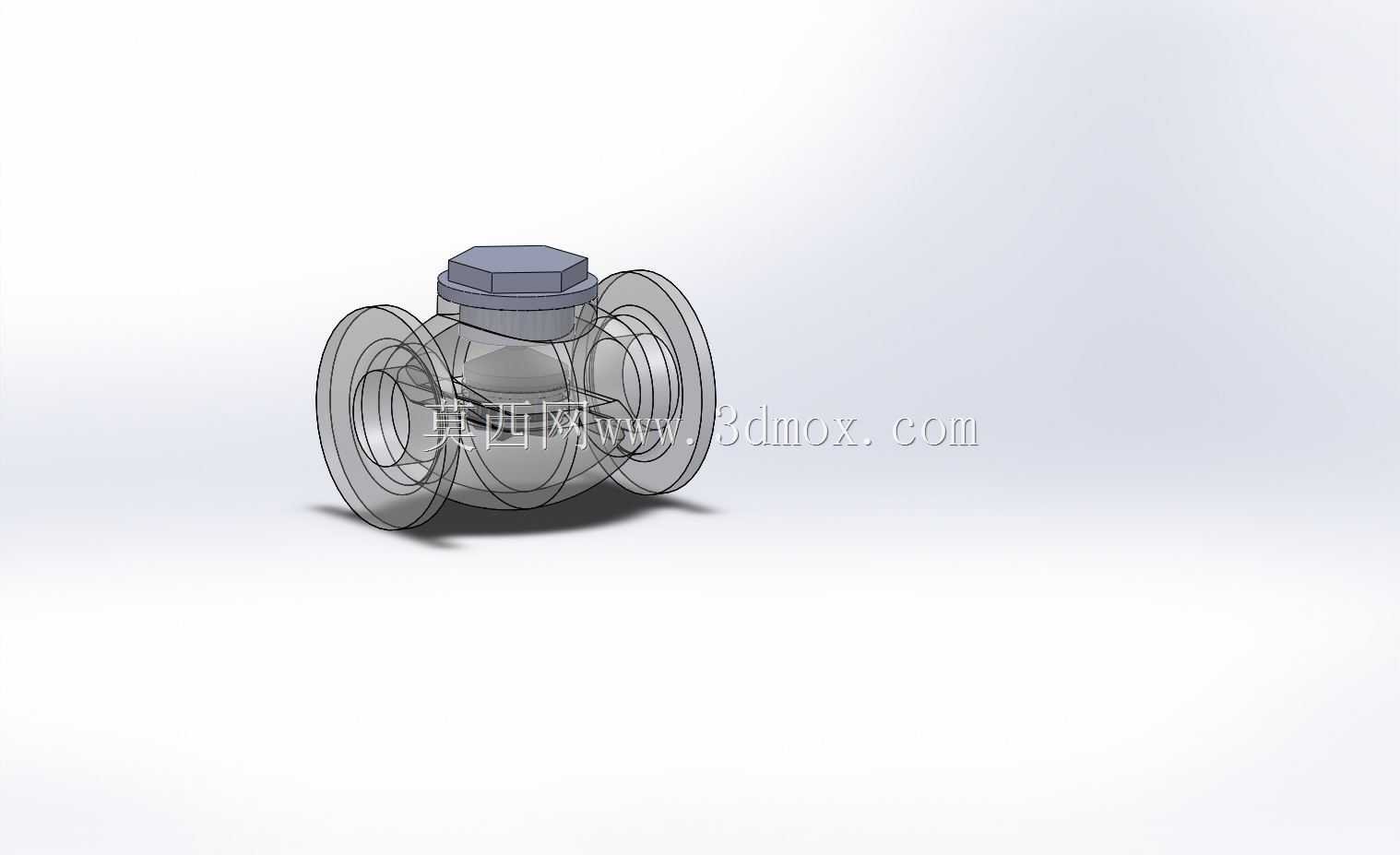

旋启式止回阀三维结构设计模型

　　在民用供水、暖通循环、化工流体输送等管路系统中，止回阀是避免介质反向倒流、保护上游泵组与精密仪表的核心管路元件，本次建模的旋启式结构止回阀，针对中低压常温流体工况做了结构适配，可覆盖多数常规工业与民用管路的单向导通需求。从实际使用场景来看，这类阀门常安装在泵出口端、仪表上游侧、分支管路汇合处，当介质正向流动时，阀瓣在介质推力作用下绕固定销轴旋转开启，流道通畅压损较小；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力作用下快速回落密封，阻断倒流路径，避免水锤冲击损坏上游设备，也能防止不同介质串流引发的工艺故障。设计过程中优先考虑了安装兼容性，两端采用标准法兰连接结构，法兰螺栓孔分布、密封面尺寸匹配常用管路法兰标准，

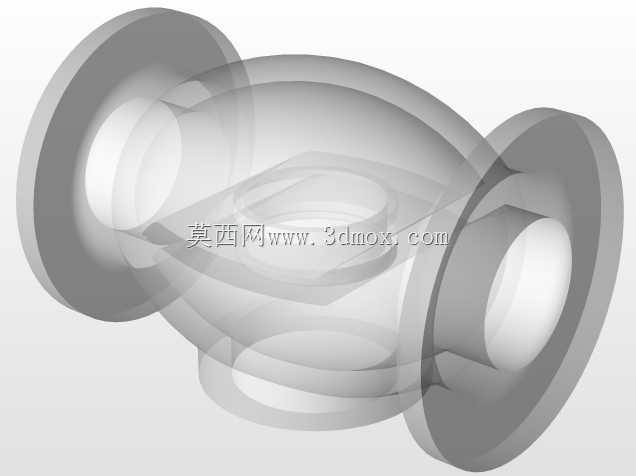

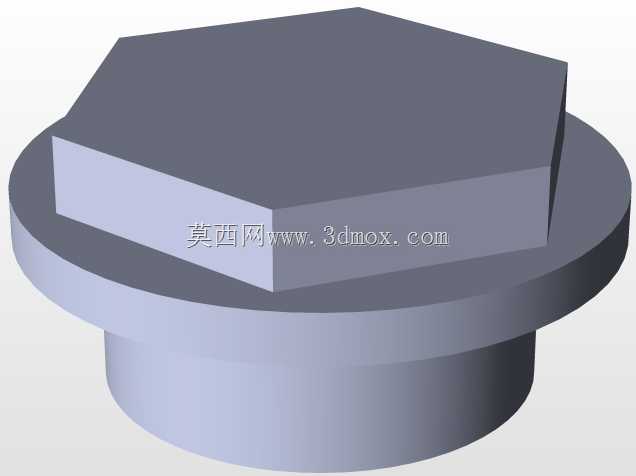

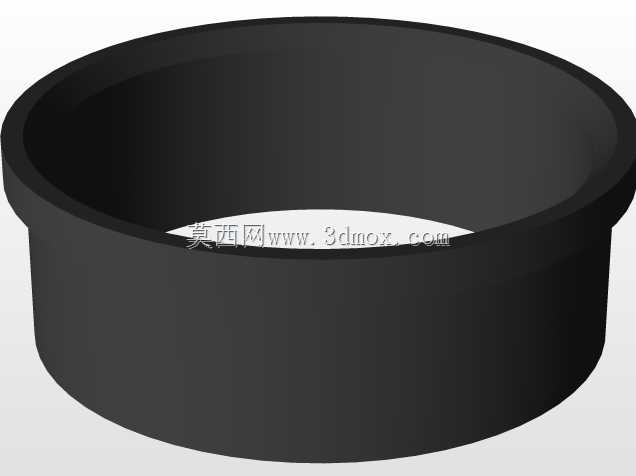

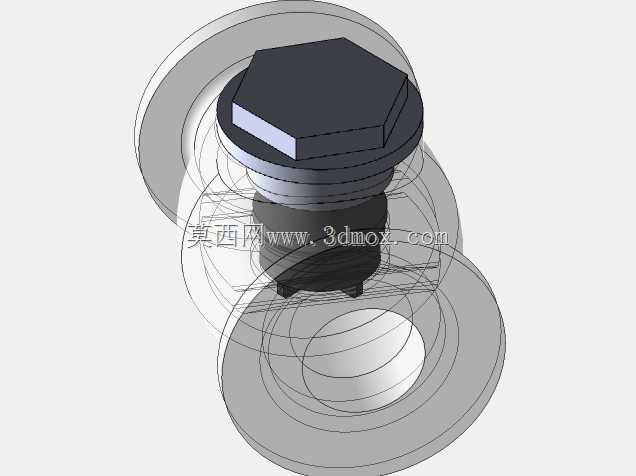

　　安装时无需额外加工转接件，可直接对接同通径的工业管路。阀体采用对称式流道设计，内部流道做了圆弧过渡处理，减少介质流经时的局部阻力，降低管路系统的输送能耗；顶部的阀盖采用螺栓压紧结构，中间设置密封垫片，既保证阀体中腔的密封性能，也方便后期检修时拆卸清理阀腔内部杂质、更换磨损的密封件。阀瓣的旋转销轴设置在流道上方的腔体内，避开主流道冲刷区域，减少长期运行时介质带有的固体颗粒对销轴的磨损，延长部件使用寿命；阀瓣密封面采用贴合式斜面设计，关闭时能在介质压力作用下实现自紧密封，压力越高密封性能越稳定，无需额外施加预紧力即可满足中低压工况的密封要求。建模时严格控制了外形安装边界，阀体两侧法兰端面的间距、顶部阀盖的最大高度、

　　法兰外圆尺寸都参照同通径止回阀的常规安装尺寸设定，可直接用于管路系统的三维布局设计，提前校验安装空间是否存在干涉，也能用于装配模拟、施工交底的可视化演示，帮助施工人员直观理解阀门的安装方向与结构组成。结构细节上，阀瓣的旋转行程做了限位设计，全开时阀瓣贴靠在阀腔内壁，不会阻挡流道，也避免长期运行时阀瓣在介质冲击下反复晃动产生异响与磨损；阀体底部没有突出的排污结构，整体外形规整，既适合水平管路安装，也可适配垂直向上流动的管路安装场景，适配不同走向的管路布局需求。
