手动螺旋夹紧式管钳工装结构设计

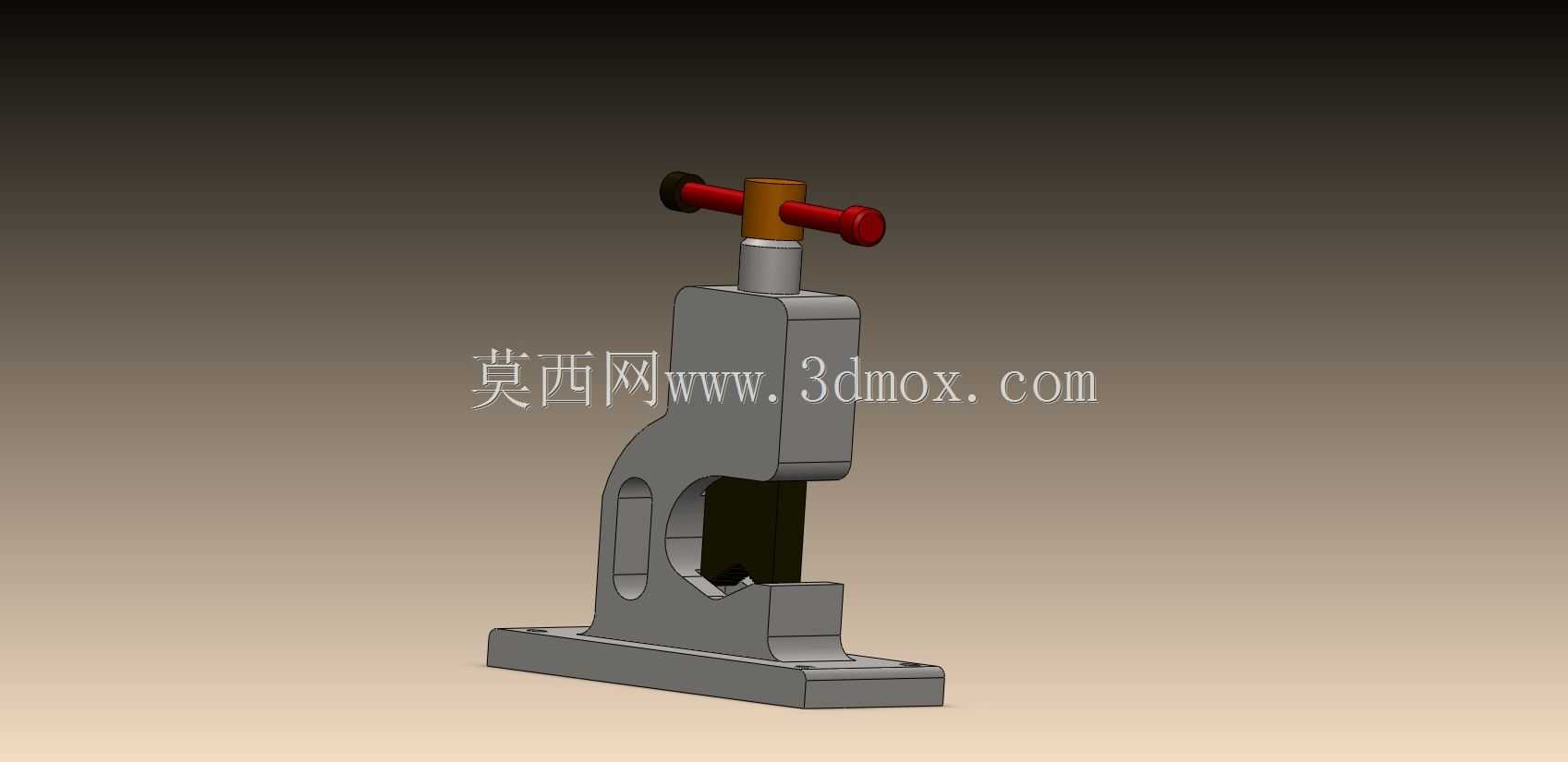

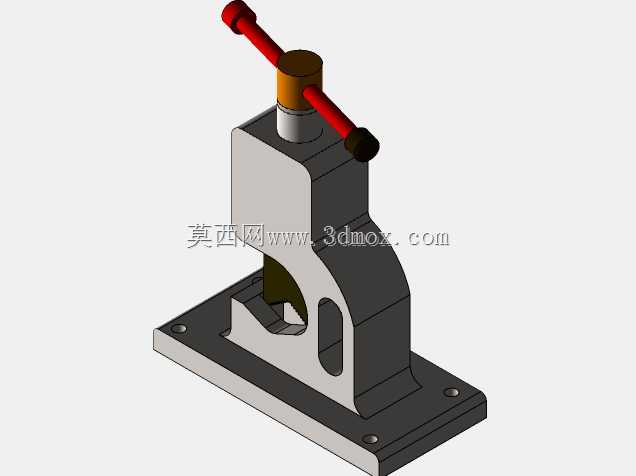

　　这款手动螺旋夹紧结构的管钳，是管路安装、设备维保场景中常用的夹持类工装，区别于常见的可调式活动管钳，该结构采用立式C型架布局，核心功能是通过螺旋副的进给实现对圆管状工件的稳定夹持，可在管路切割、套丝、焊接对位工序中提供可靠的装夹支撑，避免工件在加工过程中出现周向转动或轴向窜动。从结构设计逻辑来看，整体采用一体式铸造C型床身作为承载主体，床身底部设置带安装孔的平底基座，可通过螺栓直接固定在钳工台或移动工装架上，基座的安装孔位间距适配常规钳工台的T型槽间距，安装时无需额外制作过渡连接板，现场部署效率较高。C型架的开口区域设置固定钳口与活动压块，固定钳口集成在C型架的下支撑臂上，表面加工有交叉网纹以增大与管材表面的摩擦力，

　　活动压块通过梯形螺纹副与顶部的旋拧手柄连接，梯形螺纹选用Tr16×4规格，具备良好的自锁性能，当手柄施加额定扭矩完成夹紧后，即便受到管材加工带来的振动载荷，压块也不会出现自行回松的问题，夹紧可靠性优于普通三角螺纹传动结构。顶部的旋拧手柄采用T型穿销式结构，手柄杆与螺杆顶部的通孔采用间隙配合，操作人员可根据所需夹紧力的大小调整手柄的施力臂长度，在夹持大直径厚壁管材时，可在手柄端套入加力杆增大输入扭矩，获得足够的夹紧力；夹持薄壁有色金属管材时，可直接握持手柄端部旋紧，避免夹紧力过大造成管材表面凹陷变形。活动压块与螺杆端部采用球面铰接结构，当被夹持管材存在轻微的圆度误差或表面倾斜时，压块可自动调整贴合角度，

　　保证钳口与管材表面的接触面积最大化，避免局部应力集中造成的工件夹伤，同时也能让夹紧力均匀分布在接触面上，提升夹持稳定性。整体结构的外形尺寸控制紧凑，C型架的开口高度适配DN15到DN50规格的常用低压流体输送管材，开口深度可覆盖管材半周以上的夹持范围，安装后整体重心落在基座的支撑边界内，即便夹持最大规格管材时，也不会出现工装倾翻的风险。在实际现场使用中，该结构相比手持式管钳具备更高的装夹刚性，可配合台钻、手持角磨机等工具完成管材的端面加工、坡口制备等工序，也可作为管路预装工位的固定工装，用于管路接头的预拧紧装配，减少操作人员的手持劳动强度，同时保证装夹定位的一致性。结构的运动部件均预留了润滑脂加注空间，梯形螺纹副与导向部位可定期加注润滑脂降低磨损，延长工装的使用寿命，所有外露的金属棱边均做了倒角处理，避免操作人员在使用过程中被锐边划伤，符合工装设计的人机工程要求。
