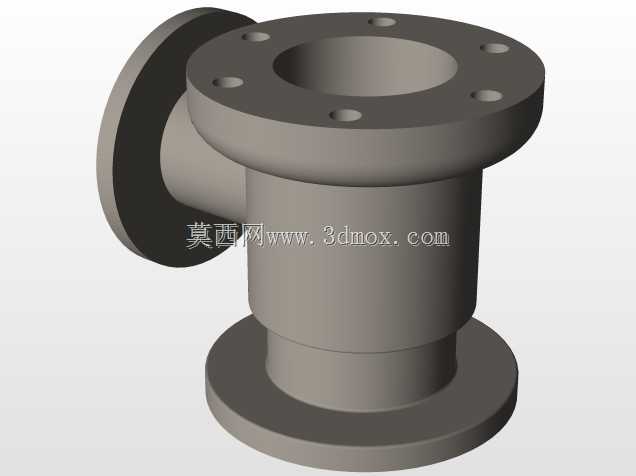

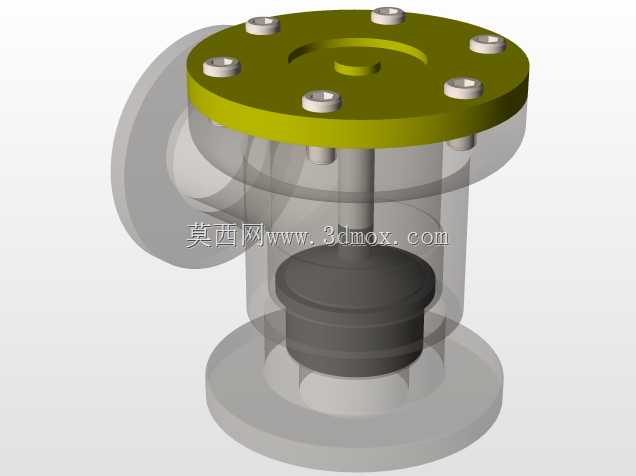

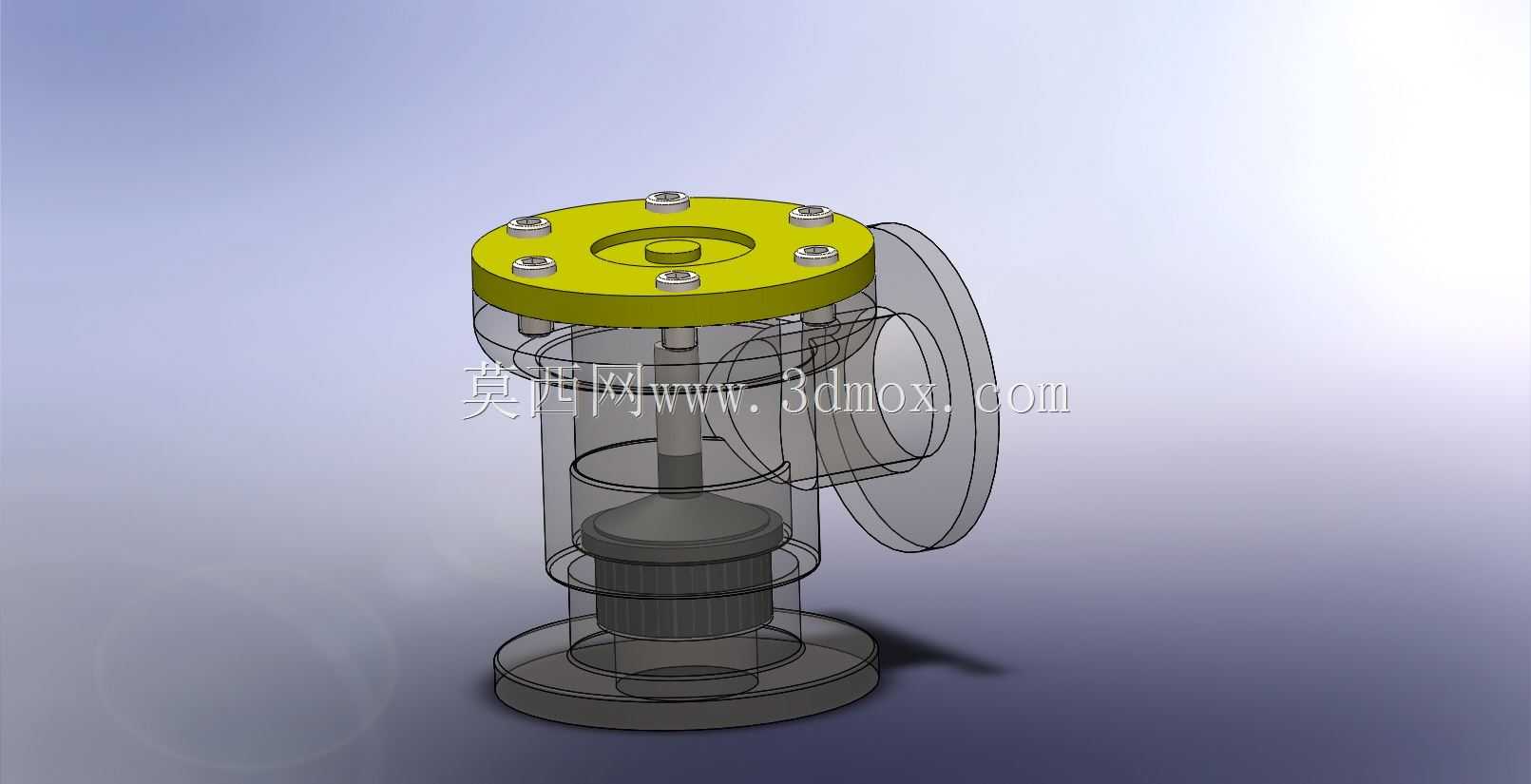

该阀门采用角式流道布局,区别于直通式阀门的轴向流道设计,介质从底部法兰进入阀体后,经90度转向从侧部法兰流出,这类结构常应用于管路转角位置,可省去一个90度弯头,减少管路系统的局部阻力损失,同时缩短管路安装的轴向占用空间,在化工流体输送、给排水管网、小型液压站回路、暖通空调水系统中都有广泛适配场景。从结构设计来看,顶部采用六螺栓均布的法兰压盖结构,压盖与阀体之间设置密封垫片,通过螺栓预紧力实现阀杆腔体的静密封,相比螺纹压盖结构,法兰压盖的密封可靠性更高,可承受更高的管路工作压力,同时后期维护拆解时无需旋转整圈压盖,拆装效率更高。阀体内腔设置了导向筋结构,对阀芯的升降运动形成径向约束,避免阀芯在介质冲击下出现偏摆,
保证阀芯与阀座的同轴度,降低密封面的偏磨概率,延长阀门的密封使用寿命。侧部与底部的连接法兰均采用凸面法兰结构,法兰密封面的凸台高度、螺栓孔中心距、螺栓孔直径都匹配对应公称通径的法兰标准,安装时可直接与同压力等级的管路法兰对接,无需额外加工转接件。从安装边界来看,该阀门的底部法兰端面到侧部法兰端面的垂直距离、侧部法兰外圆到阀体中心的水平距离都做了紧凑化设计,在满足内部流道通径要求的前提下,尽可能缩小阀体的外轮廓尺寸,适配安装空间受限的管路转角位置。阀杆采用上密封结构设计,当阀门处于全开位置时,阀杆的锥面与压盖内的密封座贴合,形成第二道密封,可降低填料处的介质泄漏风险,即使填料出现轻微磨损,在全开状态下也能保证无外漏。
阀芯采用锥面密封结构,相比平面密封,锥面密封的接触比压更高,在低压工况下也能实现可靠密封,同时阀芯的导向段长度大于行程长度,保证阀门在全行程范围内都不会出现卡滞。阀体的壁厚按照公称压力对应的强度要求计算,在流道转弯处做了圆弧过渡处理,避免介质在转角处形成涡流,降低流道的冲蚀磨损,同时减少流体噪声。
