双法兰式青铜流体调节截止阀结构

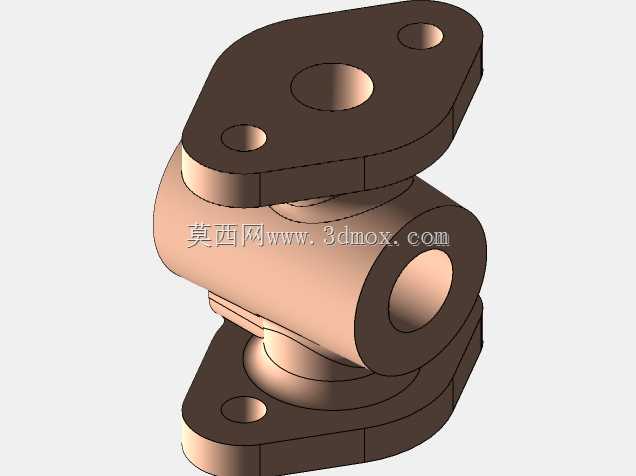

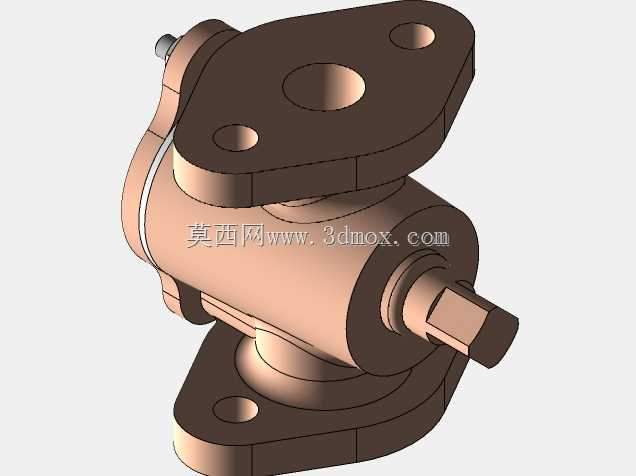

　　这款阀体结构主要面向民用给排水、小型工业循环水支路的流体通断与流量调节场景，在楼宇供水支管、小型设备冷却循环管路、农田灌溉分支管路中都能适配使用，核心作用是通过阀芯的旋转或升降动作改变管路通流截面积，实现管路内水流的压力调节、流量控制以及紧急工况下的截流关断。从结构设计来看，阀体整体采用上下对称的双法兰安装结构，上下法兰面均预留三个均匀分布的螺栓过孔，安装时可直接对接同通径的管路法兰，通过标准螺栓紧固即可完成固定，不需要额外设计转接支架，能有效压缩现场安装的作业时长，降低管路改造成本。阀体中部的流道采用等径直腔设计，内壁做了圆弧过渡处理，能大幅降低水流经过阀体时的局部阻力损失，减少管路系统的泵送能耗，同时避免流道内出现直角死区，

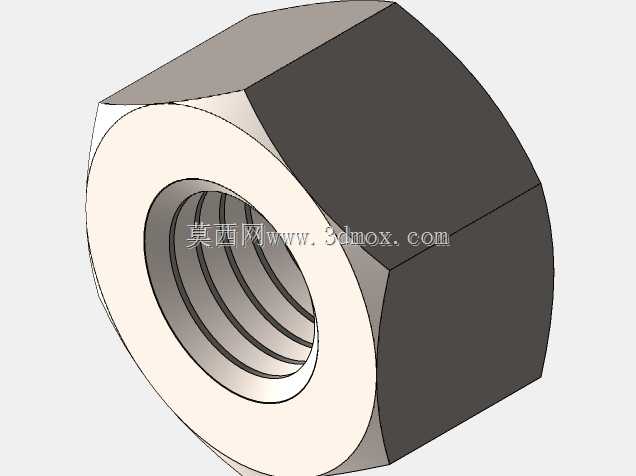

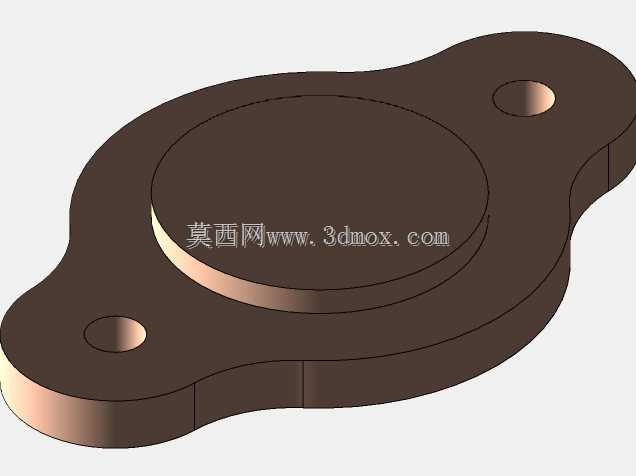

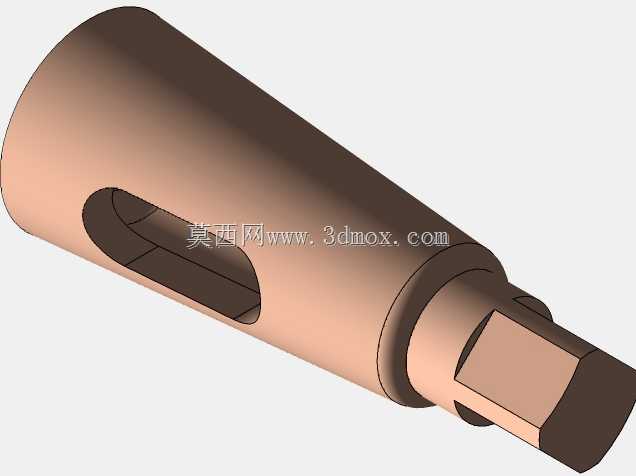

　　减少长期使用过程中杂质淤积卡滞阀芯的概率。阀体两端伸出的轴端分别适配操作手柄与执行器连接位，既可以搭配手动拨杆实现现场人工调节，也能加装电动或气动执行机构接入远程控制系统，满足不同自动化程度的管路控制需求。材质选型上主体承压结构采用锡青铜材质，这种材质的抗锈蚀性能优异，长期接触水介质不会出现锈层剥落堵塞管路的问题，同时材质本身的自润滑特性能够降低阀芯转动过程中的摩擦阻力，减少操作力矩，也能延长密封副的使用寿命。在安装边界设计上，法兰面的螺栓孔中心距严格遵循对应通径管路的安装规范，阀体整体的轴向与径向尺寸都做了紧凑化处理，在狭窄的管路排布空间内也能顺利安装，不会和周边的管路、支架产生干涉。阀芯与阀体的配合面采用锥面密封结构，

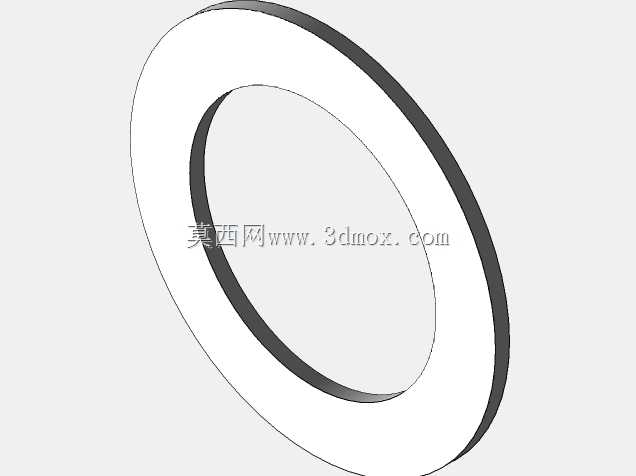

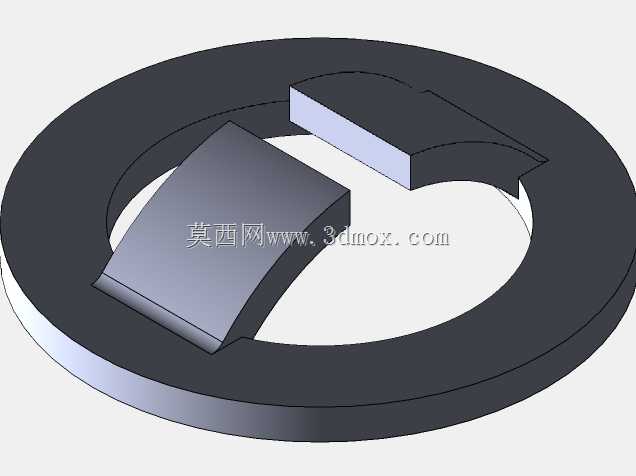

　　关断状态下的密封比压经过校核，能够满足常规供水压力下的零泄漏要求，调节状态下的通流面积变化线性度较好，操作人员可以通过手柄的转动角度直观判断当前的开度大小，精准控制管路内的水流量。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，法兰面的平面度、轴孔的同轴度都预留了合理的形位公差，能够直接对接生产端的加工工艺要求，不需要二次调整结构尺寸即可用于样件试制。
