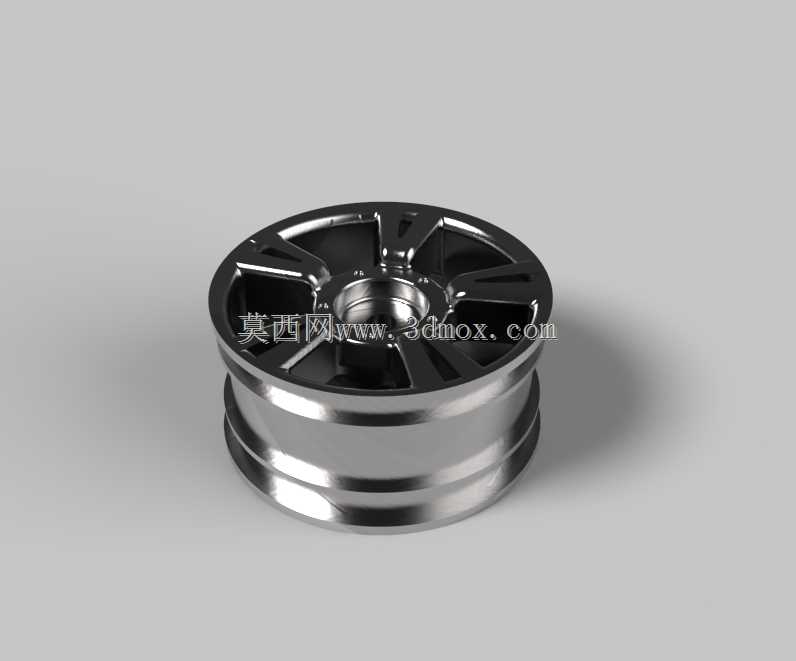

乘用车铝合金轮毂结构设计方案

　　作为车辆行走系统的核心承载部件，轮毂的设计直接关联整车行驶安全性、操控稳定性与NVH表现，本次呈现的铝合金轮毂结构，针对家用乘用车日常通勤、城郊非铺装路面通行等多场景使用需求完成结构搭建。从安装边界来看，该轮毂匹配常规五孔乘用车轴头安装规格，中心定位孔直径适配多数A级、A+级家用轿车的轴头尺寸，PCD节圆直径符合主流乘用车轮毂安装标准，轮辋宽度适配16-17英寸区间的民用子午线轮胎，ET偏距设置兼顾轮拱内避让空间与轮距合理加宽需求，安装后不会与翼子板、刹车卡钳、减震器总成发生运动干涉，可直接适配对应车型的原厂悬挂几何参数。设计过程中优先考量承载性能与轻量化的平衡，轮辐采用多辐条不等厚结构，在靠近轮心安装座的位置做加厚加强处理，

　　分散螺栓预紧力与行驶过程中的冲击载荷，向轮辋延伸的辐条段逐步做减薄优化，在保证辐条抗弯、抗扭强度满足国标乘用车轮毂冲击测试要求的前提下，尽可能降低非簧载质量，提升悬挂响应速度。轮辋部分采用标准深槽轮辋结构，胎圈座位置设计有符合行业规范的凸峰结构，保证轮胎充气后与轮辋紧密贴合，即使在低胎压工况下也不易出现脱圈风险，轮辋边缘做圆弧过渡处理，避免拆装轮胎时划伤胎圈，同时降低行驶过程中轮边剐蹭对轮胎侧壁的损伤。从实际使用场景出发，该轮毂的辐条间隙预留了足够的刹车系统散热空间，可适配直径300mm以内的通风刹车盘与对应规格的浮动卡钳，连续制动工况下能引导气流穿过辐条间隙带走刹车系统热量，降低制动热衰减概率。轮辐背面设计有均匀分布的减重凹槽，

　　同时在凹槽边缘做圆角过渡，避免应力集中导致的疲劳开裂，气门嘴安装位设置在两辐条之间的轮辋凹陷处，既方便充气操作，也能避免行驶过程中飞溅的石子击打气门嘴造成损坏。整体表面采用亮面车削与哑光喷涂结合的工艺处理，轮辐正面车削面提升视觉质感，侧面与背面的喷涂层可抵御日常行驶中的泥水、融雪剂腐蚀，延长部件使用寿命。在建模阶段就同步考虑了铸造工艺的可行性，所有壁厚过渡平缓，无突变厚大截面，可通过低压铸造工艺一次成型，减少后续机加工余量，降低量产成本，安装面的螺栓孔、中心孔位置预留了机加工定位基准，可保证成品的安装形位公差满足整车装配要求。
