离心泵蜗壳式泵壳流体过流结构设计

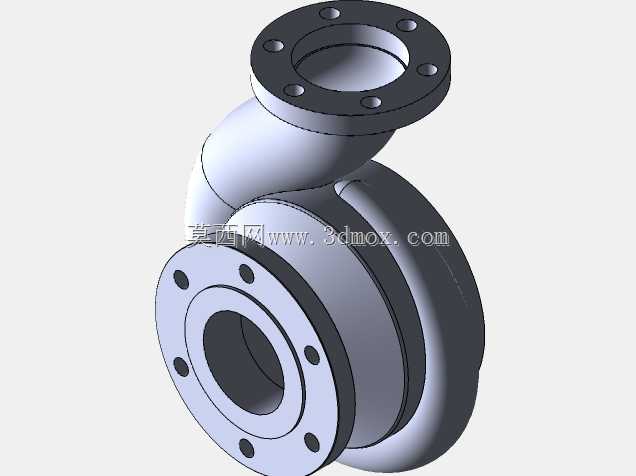

　　在给排水、暖通循环、工业流体输送场景中，离心泵是应用占比最高的流体输送设备，而泵壳作为整泵的核心承压与过流部件，其结构设计直接决定整泵的水力效率、运行稳定性与安装适配性。这款蜗壳式泵壳采用双法兰接口布局，侧置法兰为流体入口，轴向法兰为流体出口，两个法兰端面均预留均匀分布的螺栓孔，可直接与对应通径的管路法兰通过螺栓紧固连接，安装时需保证法兰端面平行度偏差不超过0.2mm，配合密封垫片可实现1.6MPa级别的静密封承压，适配常规清水、低腐蚀性工业流体的输送工况。从水力设计逻辑来看，蜗壳型腔的截面变化是核心设计要点，从叶轮出口位置沿蜗壳螺旋线延伸方向，过流截面面积逐步平滑增大，这个渐变结构可以将叶轮高速甩出的流体动能逐步转化为静压能，

　　避免流道内出现紊流、涡流造成的水力损失，同时降低流体对壳体内壁的冲刷磨损，延长部件使用寿命。建模过程中需要重点控制蜗壳螺旋线的轨迹精度，以及入口弯管段的圆弧过渡曲率，弯管段采用大曲率半径平滑过渡，避免流体进入叶轮前出现偏流，影响叶轮的动平衡运行。从安装边界来看，泵壳的轴向法兰端需要与泵体后盖、叶轮组件配合，止口位置的尺寸公差需控制在H7级别，保证与后盖装配后的同轴度，避免叶轮运行时出现碰擦；侧置入口法兰的端面与轴向出口法兰的轴线呈垂直布局，安装时需预留足够的管路操作空间，方便螺栓紧固与后期密封维护。壳体外壁设置有均匀的壁厚过渡，在法兰连接位置做局部加厚处理，承受螺栓预紧力与流体压力时不会出现应力集中变形，

　　同时壳体的整体流道内壁做平滑过渡处理，没有突兀的棱角与台阶，减少流体流动过程中的阻力损失。在实际选型适配时，这款泵壳可匹配对应比转速的闭式叶轮，配套密封件、轴承组件后即可组成完整离心泵单元，适用于建筑供水、冷却塔循环、工业冷却水输送、农田排灌等多个场景，其结构设计兼顾了水力性能与装配便利性，法兰连接形式也符合通用管路的安装标准，不需要额外制作转接件即可完成现场管路对接。建模时还需要考虑铸造工艺的可行性，壳体壁厚保持均匀，避免出现局部过厚导致的铸造缩孔缺陷，法兰位置的螺栓孔深度与沉头尺寸符合通用紧固件标准，方便现场安装时的螺栓选型与紧固操作。
