法兰连接式三通止回阀结构设计

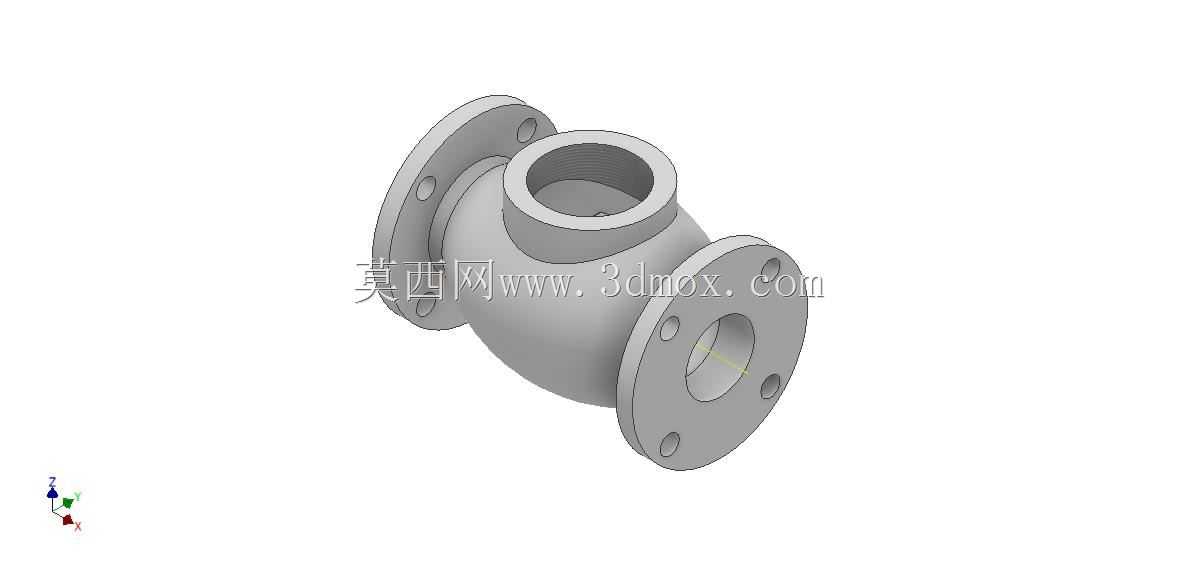

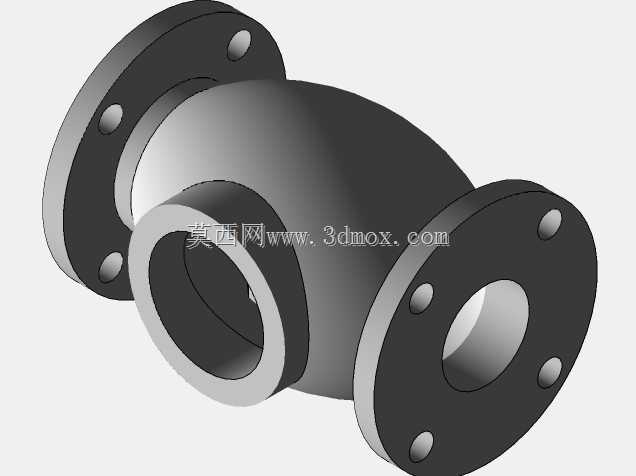

　　这款三通结构的止回阀，主要应用在多支路流体输送管路系统中，常见于化工流体输送、市政给排水、工业循环水系统以及小型暖通管路的支路交汇节点，用来避免不同支路的介质出现反向串流问题，保障管路内介质始终按照设计方向流动，防止因介质倒流引发的泵叶轮反转、支路介质污染、管路压力失衡等工程问题。从结构设计来看，三个接口均采用标准法兰连接形式，法兰盘上均匀分布螺栓过孔，安装时可直接与同规格的管路法兰配对，通过螺栓紧固配合密封垫片完成连接，相比螺纹连接形式，法兰连接的密封可靠性更高，也更适配中等通径、有一定压力等级的管路安装场景，后期维护拆卸也更为便捷。阀体整体采用流线型的腔体过渡设计，三个接口的交汇区域做了圆弧过渡处理，

　　能够减少介质在腔体内流动时的局部阻力，降低介质流经阀体时的压损，避免出现湍流、涡旋等问题，减少长期运行过程中介质对阀体内壁的冲蚀磨损。其核心的止回结构内置在腔体内部，依靠介质正向流动时的压力推动阀芯开启，当介质出现反向流动趋势时，阀芯在介质压力与自身复位结构的作用下快速闭合，截断反向流路，整个动作过程无需额外的人工或电控干预，属于被动式的自动流体控制元件，可靠性高，日常运维成本极低。在安装边界上，三个法兰端面的平行度、同轴度都按照管路配件的通用公差要求设计，安装时不需要额外调整管路角度，只要保证配对法兰的密封面清洁、垫片放置到位，按照对角顺序紧固螺栓即可完成安装，不需要在阀体周边预留过大的操作空间，适合在管路排布紧凑的设备内部、

　　管廊夹层等空间有限的场景使用。设计过程中充分考虑了不同工况的适配性，阀体壁厚满足常规中低压管路的强度要求，法兰螺栓孔的位置度公差严格控制，避免现场安装时出现螺栓无法穿入的问题，腔体内部的流道做了顺滑处理，没有突兀的凸起或直角结构，既能够减少介质残留，也能降低流动噪音。这类三通止回阀相比普通两通止回阀，能够在一个阀体上实现两个支路的单向导通控制，减少了管路中接头、管件的使用数量，降低了管路的泄漏点，同时也能缩小管路安装所占用的空间，在紧凑型的流体管路设计中能够有效优化管路布局，减少整体管路系统的成本投入。
