封闭式三级传动齿轮箱结构设计方案

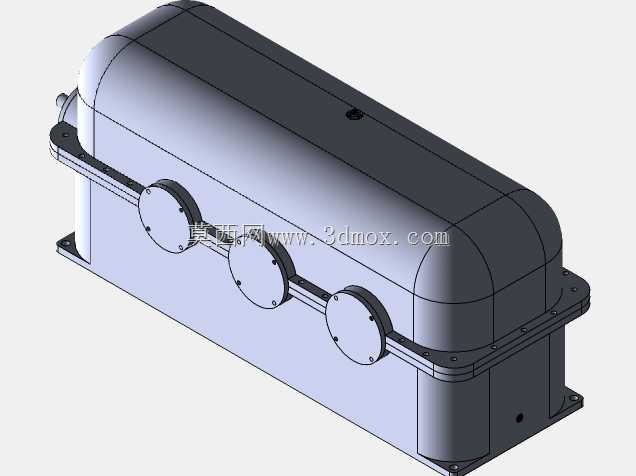

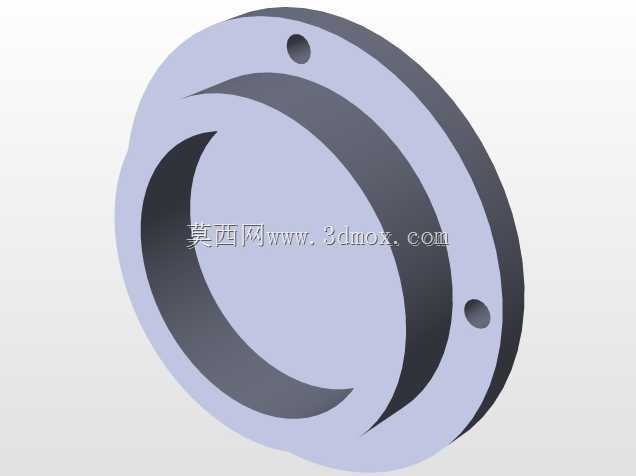

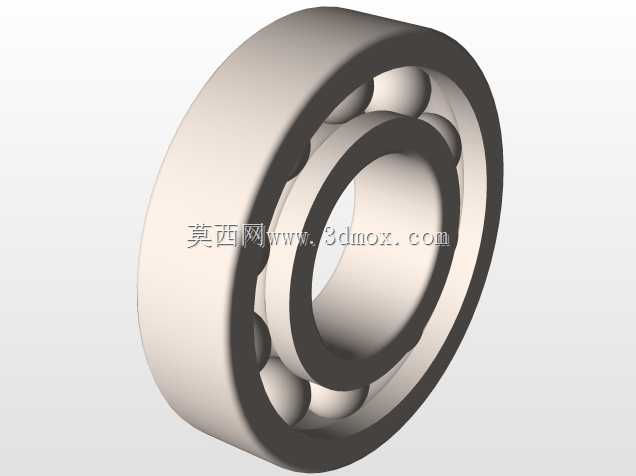

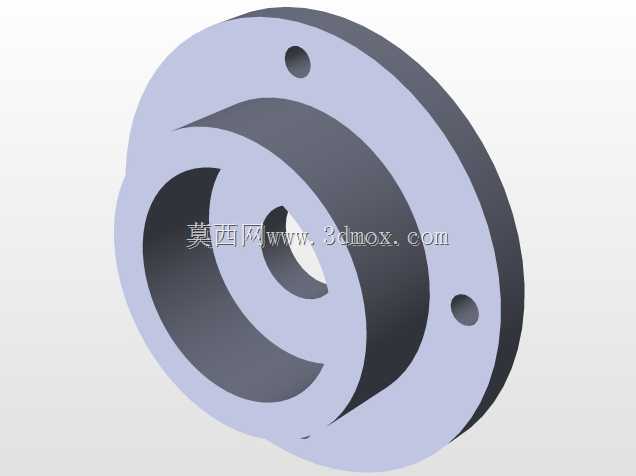

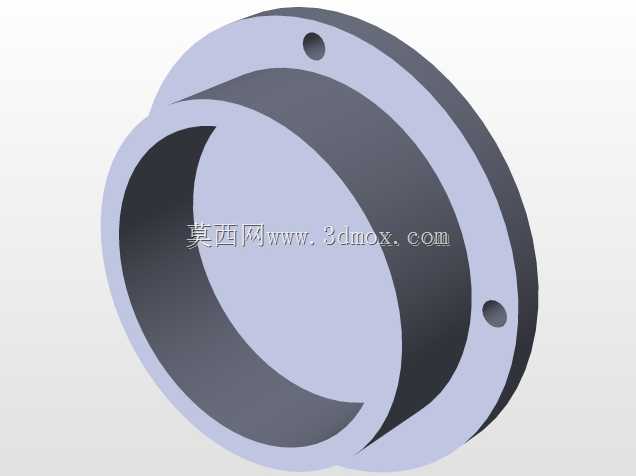

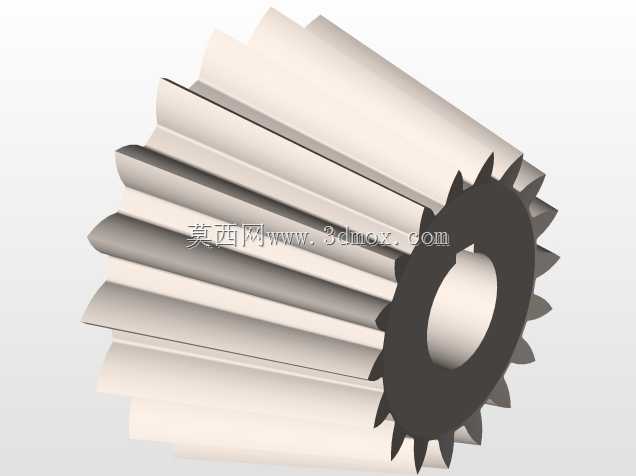

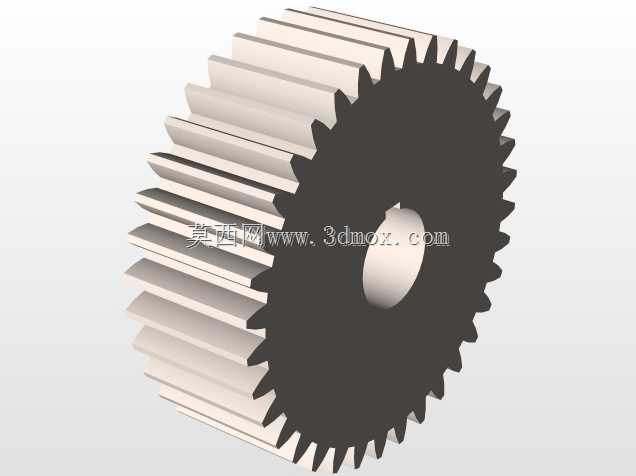

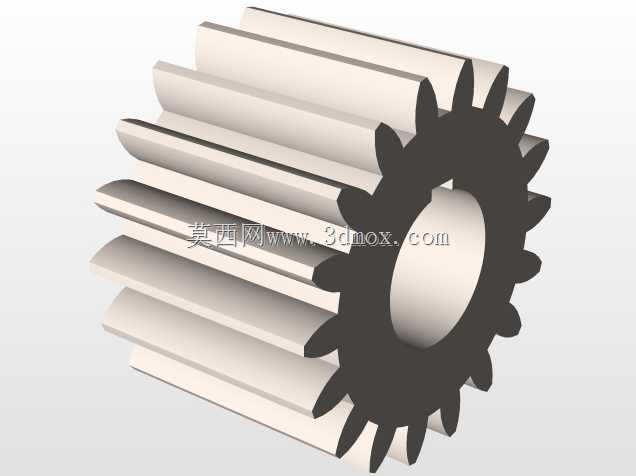

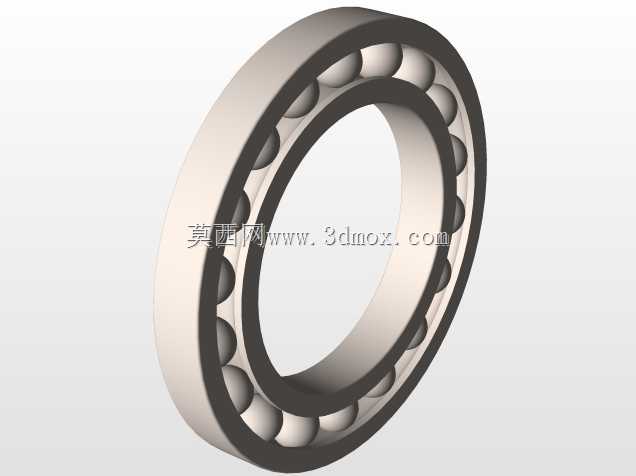

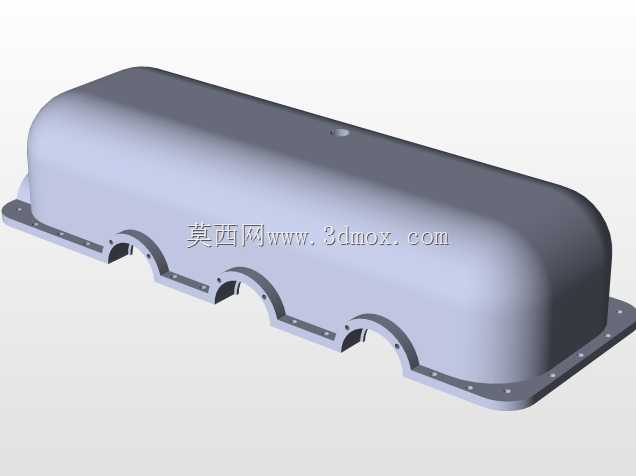

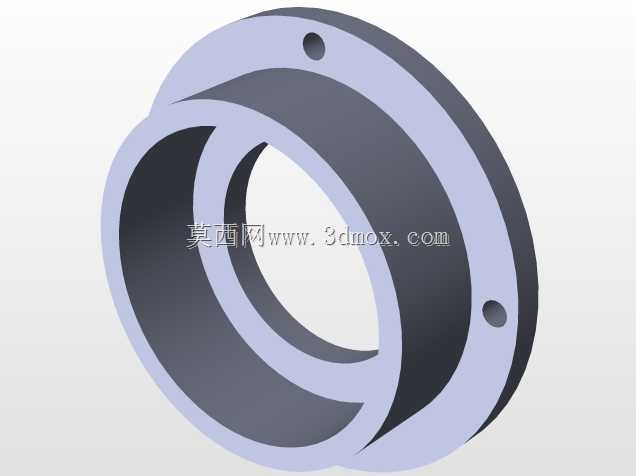

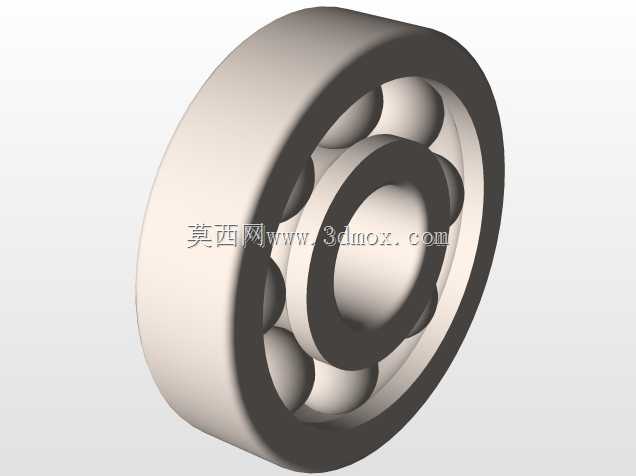

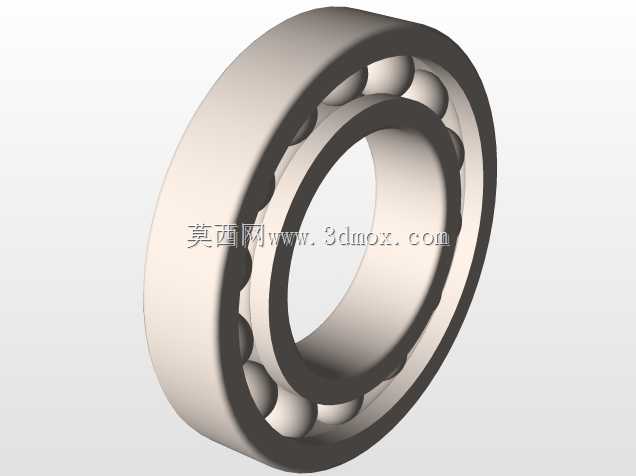

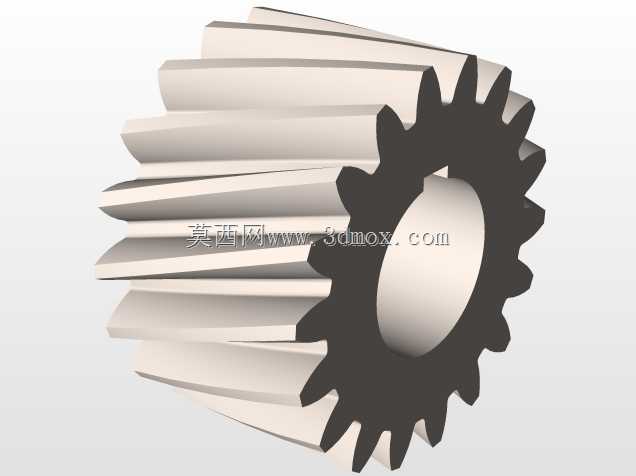

　　这款齿轮箱采用上下剖分式密封箱体结构，圆角过渡的箱盖设计可有效降低运行过程中的应力集中，同时提升整体结构的抗形变能力，侧面三个圆形检修端盖沿传动轴轴向排布，无需拆解整箱即可完成轴承检查、齿轮啮合间隙调整等日常维护操作，底部带安装孔的一体式支脚可直接通过螺栓固定在设备安装基座上，输入输出轴端从箱体侧部伸出，适配不同方向的动力接入与输出需求。在实际工业场景中，这类齿轮箱多用于需要匹配转速、传递大扭矩的传动链路中，可配套输送设备、搅拌装置、轻工生产流水线等设备使用，将原动机输出的高转速低扭矩动力转换为作业端需要的低转速高扭矩动力，封闭的箱体结构可储存润滑油脂，为内部啮合齿轮、支撑轴承提供持续润滑，同时阻隔外界粉尘、水汽进入传动腔，

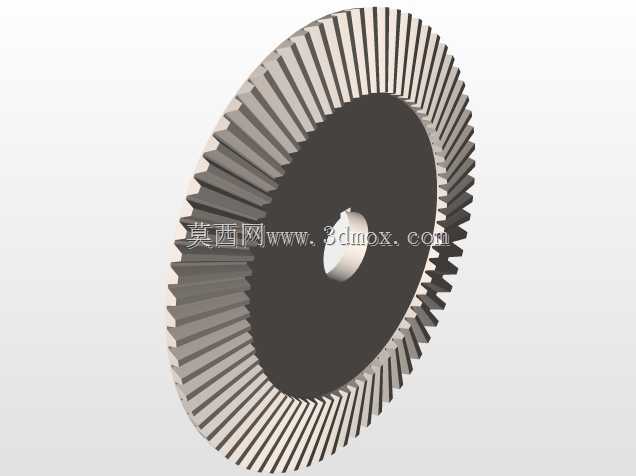

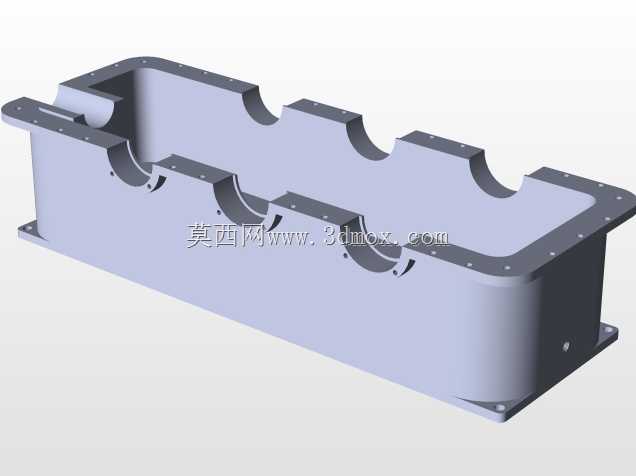

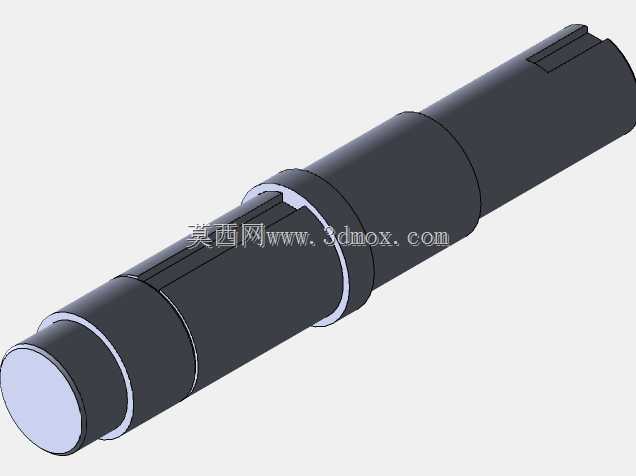

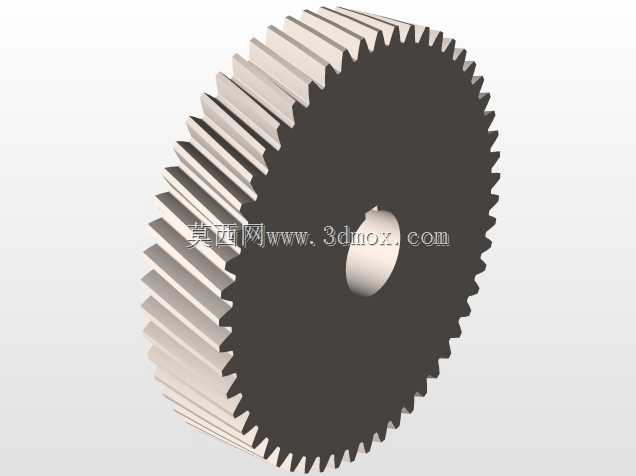

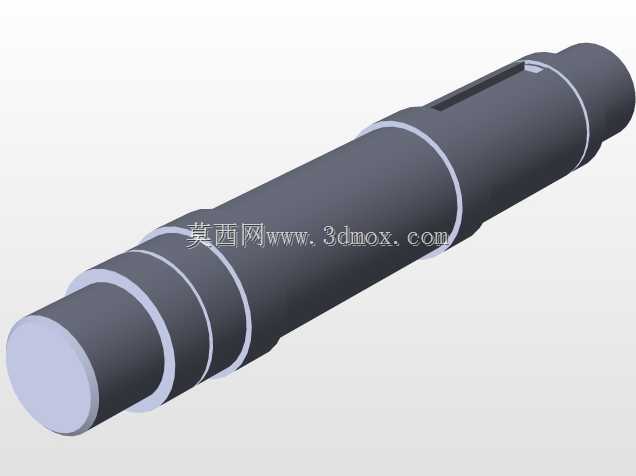

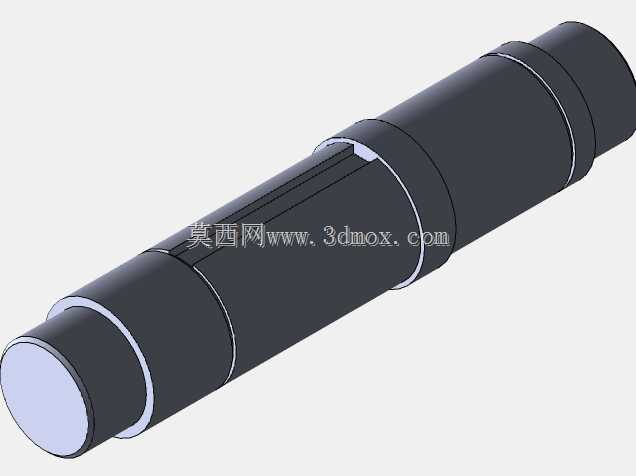

　　延长内部零件的使用寿命。设计过程中优先考虑了装配工艺性，上下箱体结合面加工有密封槽，可加装密封垫实现静密封，避免润滑油渗漏；三根传动轴平行排布，齿轮啮合的中心距经过严格校核，保证传动比精准，同时将传动过程中的振动、噪音控制在合理区间；箱体外部的加强筋沿受力方向布置，在不额外增加过多箱体壁厚的前提下提升整体刚性，避免满负载运行时箱体出现形变导致齿轮啮合错位。安装边界方面，底部支脚的安装孔间距经过标准化设计，可适配多数常规传动设备的安装基面，输入输出轴的轴伸尺寸、键槽规格符合通用传动件配合标准，无需额外定制转接件即可完成与电机、作业负载的连接；箱体顶部预留的透气孔可平衡箱体内外气压，避免长时间运行后内部温升导致气压升高冲损密封件，侧面的油位观察结构可随时掌握箱内润滑油存量，及时补充油脂保障传动系统稳定运行。
