桌面级FDM3D打印机成型运动组件结构

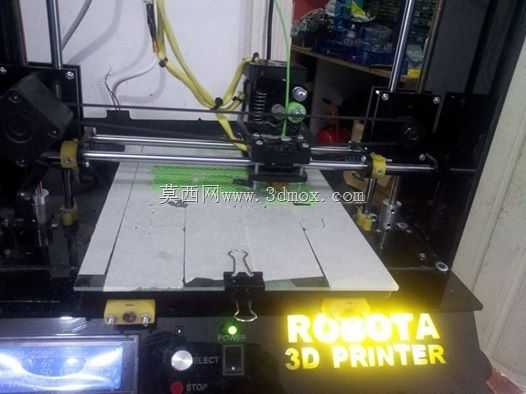

　　这套结构针对桌面级熔融沉积成型设备的实际加工场景设计，核心覆盖X/Y轴平面传动、Z轴升降、耗材挤出、成型平台固定几个核心功能模块，适配小批量定制零件、教学实训、创客原型制作这类常见的应用场景，日常可加工PLA、ABS等常见热塑性耗材，满足普通结构件、工装夹具原型、创意模型的制作需求。从设计思路上看，整体采用型材搭建的框架结构，优先保证运动过程的刚性，避免高速移动时的机架震颤影响成型精度，X轴采用光轴导轨配合同步带传动的方案，兼顾移动顺滑度与传动精度，挤出组件直接挂载在X轴滑座上，缩短耗材送料路径，减少远端送料的阻力波动，降低堵头故障的发生概率。Y轴传动同样采用同步带驱动成型平台前后移动，平台采用平板式结构，预留了夹具安装位，

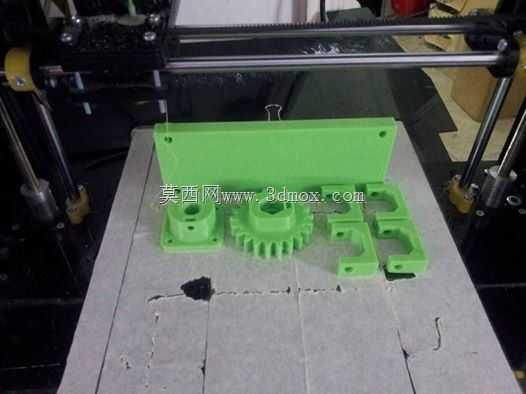

　　可配合长尾夹固定不同厚度的打印贴纸、柔性 Build Plate，适配不同耗材的附着需求，平台底部的调平结构采用手动调平螺母设计，结构简单可靠，日常维护调整无需复杂工具，普通操作人员即可快速完成调平操作。Z轴采用双光轴导向配合丝杆传动的方案，保证升降过程的垂直度，避免层纹偏移的问题，机架底部预留了控制板、电源、显示屏的安装空间，所有走线都设计了沿型材槽位的布线路径，避免运动过程中线缆剐蹭运动部件，降低设备运行的故障风险。从安装边界来看，整体结构的横向安装尺寸控制在400mm级，纵向深度适配常规桌面放置需求，高度方向预留了200mm以上的成型行程，可满足绝大多数日常原型件的加工尺寸需求，各运动部件的安装孔位都做了公差适配设计，

　　光轴与滑座的配合间隙控制在合理范围，既不会出现卡滞也不会有过大旷量，同步带的张紧结构设计在轴端位置，无需拆解主体结构即可快速调整皮带张紧度，日常维护十分便捷。挤出端的散热结构预留了散热风扇安装位，可保证喉管部位的温度梯度稳定，避免耗材提前软化造成的堵头问题，成型平台下方预留了加热床的安装空间，可根据使用需求加装加热模块，适配ABS等需要高温平台的耗材打印场景。
