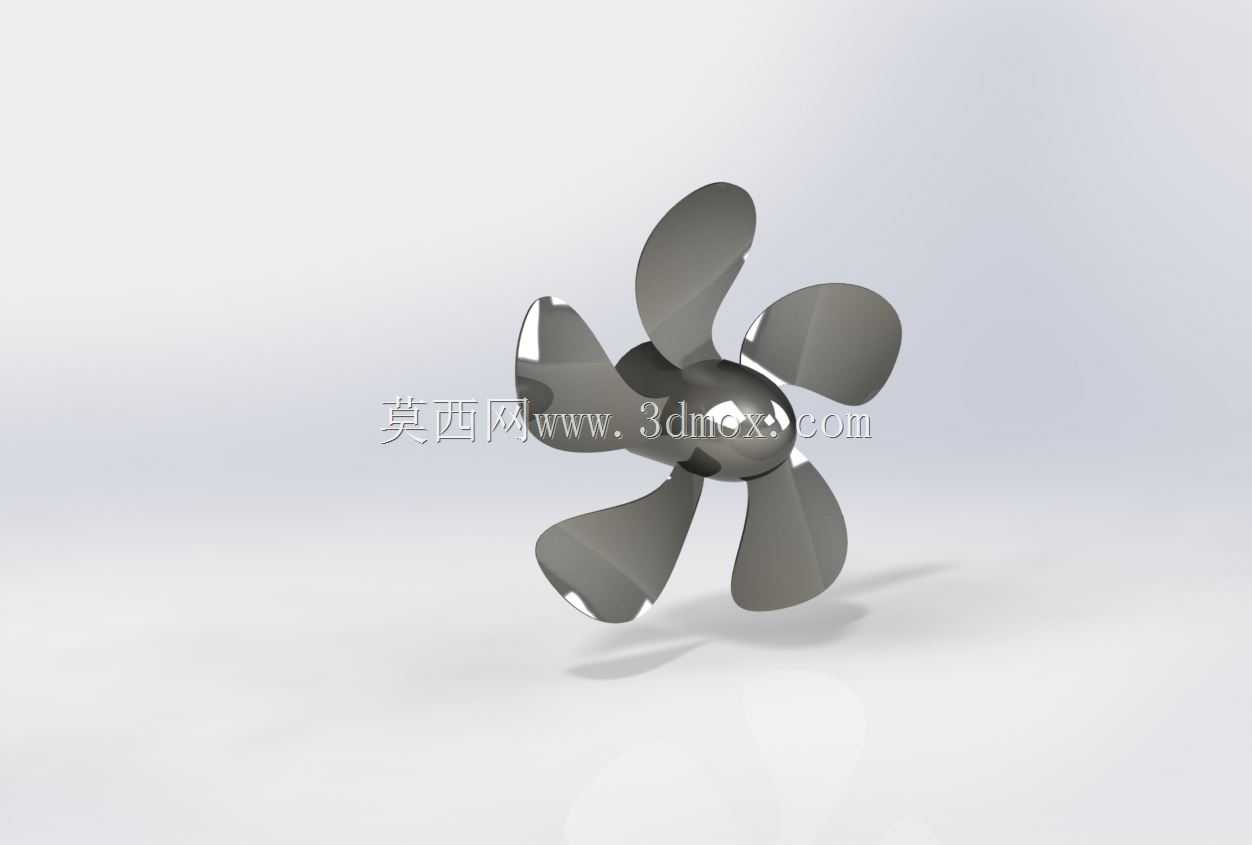

五叶式水下推进用潜艇螺旋桨结构

　　在水下航行器的动力传递链路中，螺旋桨是将轴系旋转机械能转化为流体推力的核心执行部件，这款五叶结构的螺旋桨，主要适配中小型水下潜航平台的推进需求，区别于常规水面船舶的大侧斜低速桨，其叶型轮廓做了针对性的曲面修型，能在水下中高航速工况下降低空泡产生概率，减少桨叶表面的气蚀损伤，同时抑制航行过程中的流体噪声，适配潜航平台对隐蔽性的核心要求。从设计逻辑来看，五叶的布局选择是在推进效率与振动抑制之间做的工程平衡：相比三叶、四叶桨，五叶结构在相同转速下，叶频通过轴系传递的激振力幅值更低，能减少桨叶与艇体尾部流场的耦合共振，避免尾部结构件长期受交变载荷出现疲劳失效；而相比七叶及以上的大叶数桨，五叶结构的单片叶型有效做功面积更大，

　　在同等主机输出功率下能获得更高的推进效率，同时加工制造的难度更低，后期桨叶表面的打磨、静平衡校正工序更易实现。从安装边界来看，该螺旋桨的桨毂采用锥孔配合结构，与推进轴的锥段配合面能传递更大的扭矩，避免高负载下出现轴桨相对滑动，桨毂端面预留有锁紧螺母的安装位，可通过止动垫片实现轴向锁止，防止航行过程中桨叶受反向水流冲击出现松脱。桨叶的曲面从根部到梢部做了连续的螺距渐变设计，根部区域的厚度更大，能承受轴系传递的最大扭矩，避免叶根位置出现应力集中断裂，梢部区域做了薄化修缘，能减少叶梢与伴流的扰动损失，同时叶梢与艇体尾部的导流罩之间预留了足够的安全间隙，避免航行过程中桨叶受水流冲击产生形变时与周边结构发生剐蹭。在实际应用场景中，

　　这类螺旋桨除了适配常规有人驾驶潜艇的辅助推进单元，也可用于无人潜航器、水下作业ROV的主推进结构，其对称的五叶布局在正反转工况下都能输出较为线性的推力，适配潜航器前进、悬停、倒退等多工况的动力需求，建模过程中对每一片桨叶的曲面做了曲率连续校验，确保单片桨叶的型面精度符合流体仿真的设计要求，整体装配后可直接导入流体仿真软件做流场分析，也可作为结构设计的参考原型，用于后续的桨叶强度校核、轴系匹配计算工作。
