多规格手柄式对夹蝶阀三维设计

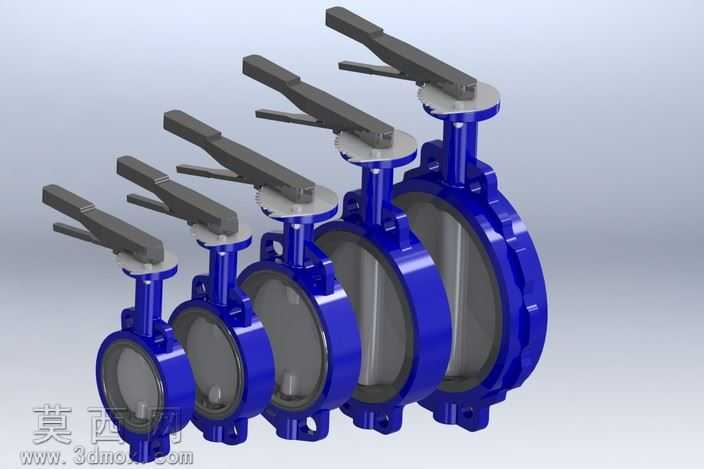

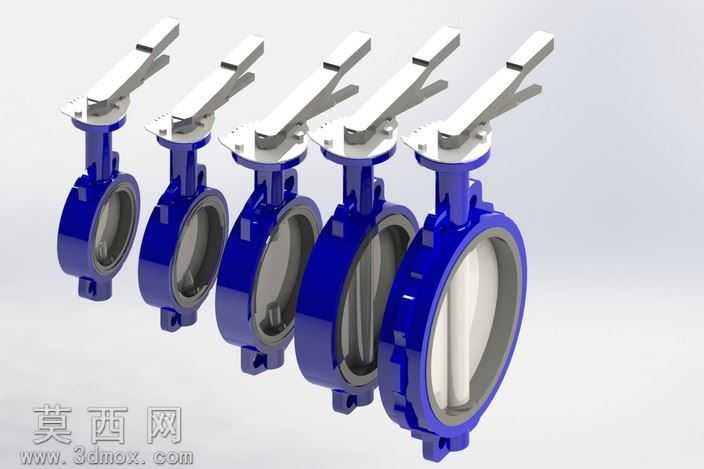

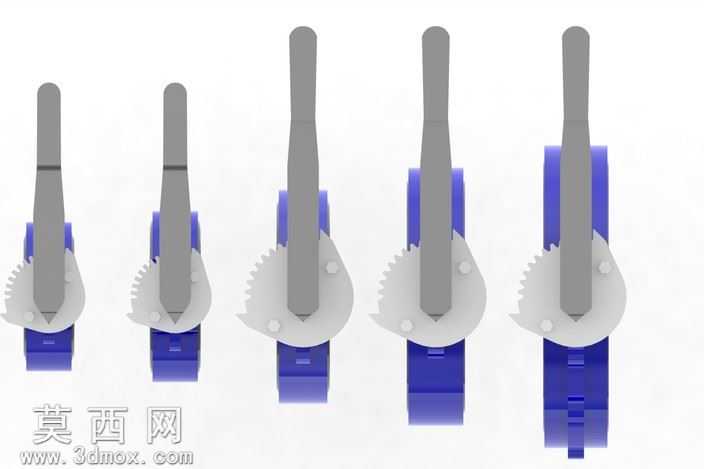

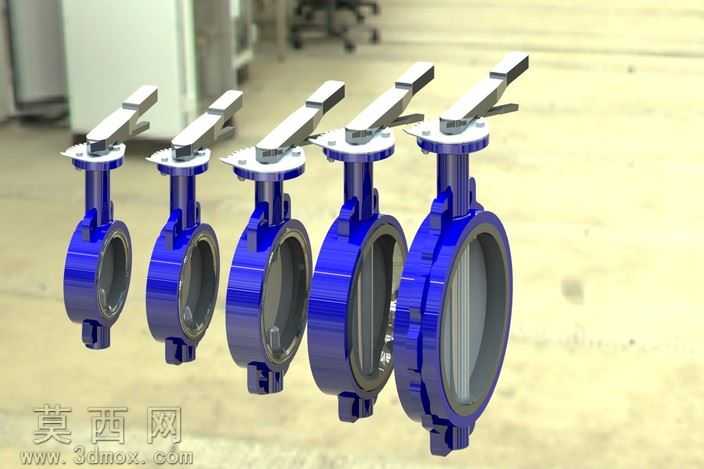

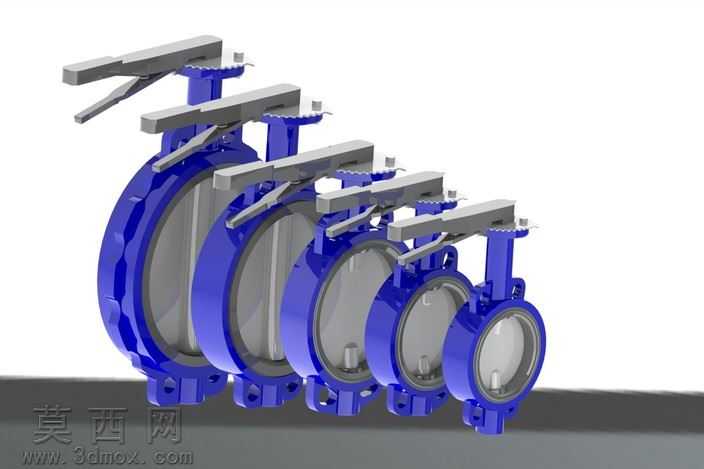

本套模型为手柄驱动对夹式蝶阀系列设计，覆盖φ125、dn150、dn200、dn250、dn300五种常用通径规格，采用三维参数化建模完成全系列产品的结构搭建。建模过程中严格遵循对夹蝶阀的行业设计规范，首先梳理不同通径下阀体、阀板、阀杆、手柄驱动机构、密封胶圈的尺寸对应关系，以统一的建模基准完成各零件的特征绘制：阀体部分采用对夹式薄型结构，通过拉伸、切除特征完成两端法兰定位孔、阀杆安装孔、密封槽的精准建模，还原铸件阀体的圆角、加强筋等工艺结构；阀板采用流线型蝶板造型，通过曲面建模优化过流面弧度，减少流体通过时的阻力损失，同时保证阀板与密封圈的配合面精度；手柄驱动机构包含手柄压把、定位齿盘、阀杆连接套等零件，完整还原手柄扳动驱动阀杆旋转90度实现阀门启闭的运动逻辑，定位齿盘的档位特征可实现阀门不同开度的锁止定位。材质与渲染阶段，为阀体、阀板、手柄等金属零件赋予蓝色喷涂铸铁材质，调整金属漆的粗糙度、反光度参数还原工业涂装的哑光质感，为密封胶圈赋予白色丁腈橡胶材质，表现橡胶件的弹性哑光特性，场景中搭建柔和的工业展示光照，通过多角度渲染呈现同系列不同规格蝶阀的尺寸差异与外观一致性。结构设计上，同系列不同通径产品采用结构形式统一的设计思路，仅根据通径参数调整各零件的尺寸比例，既保证了系列产品的零件通用性，降低生产制造的开模与备件成本，也清晰呈现了对夹蝶阀结构紧凑、安装便捷、启闭迅速的产品特点，可用于管路系统方案展示、阀门产品选型演示、相关机械设计教学参考等场景，完整还原了手柄对夹蝶阀从零件结构到装配关系的全部设计细节。
