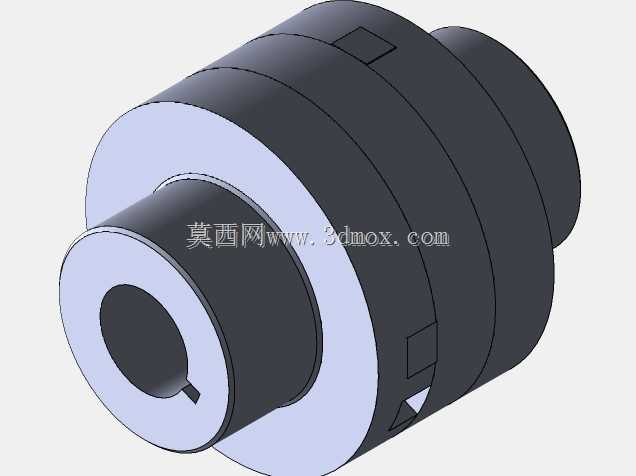

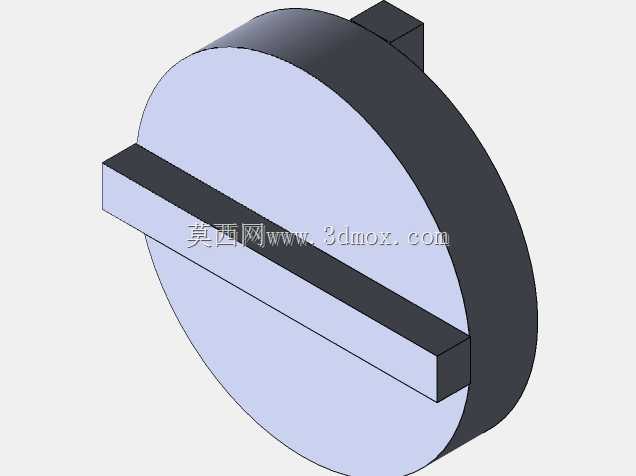

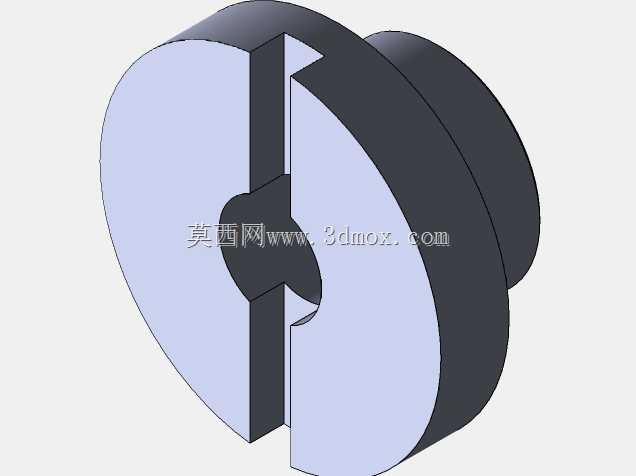

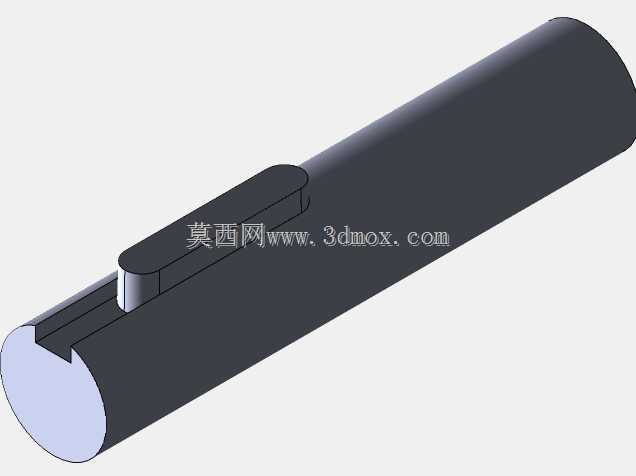

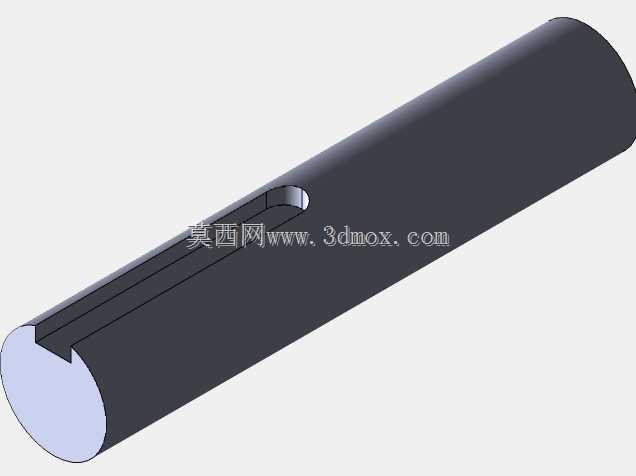

做传动结构设计的工程师大多清楚,轴系连接环节的选型直接决定整套传动链路的运行稳定性,尤其是在存在安装对中偏差、运行中存在小幅轴向窜动或径向偏移的工况下,刚性联轴器往往会因为附加载荷过大导致轴承磨损加快、轴端疲劳断裂,这类场景下奥德姆结构的联轴器就有很明确的适配性。这类联轴器的核心设计逻辑是通过中间的弹性滑移块结构,补偿两轴之间的径向、角向以及轴向安装偏差,同时在传递额定扭矩的过程中,吸收一部分传动链路里的冲击振动,避免振动直接传递到动力端或者负载端的精密部件上。从结构外形来看,该款联轴器采用两端对称的毂体设计,毂体内孔加工有标准键槽,能够和带平键的传动轴实现周向固定,传递扭矩的过程中不会出现周向打滑的问题;毂体的外侧设置有定位止口,
和中间的弹性连接块配合时,能够保证同轴度的初始安装精度,避免装配过程中出现偏心过大的问题。在实际应用场景里,这类联轴器常被用在中小型伺服传动系统、精密检测设备的传动链路、小型泵类的动力连接端,还有一些对传动平稳性有要求的仪器仪表传动结构中,相比十字滑块联轴器,它的运行噪音更低,磨损速率更慢,不需要频繁做润滑维护;相比膜片联轴器,它的允许偏差补偿量更大,对安装精度的容错率更高,在一些现场安装条件有限、无法保证极高对中精度的装配场景下,能大幅降低现场装配的调试难度。做三维建模的时候,需要重点关注几个安装边界尺寸:首先是两端轴孔的配合公差,一般选用H7/k6的过渡配合,既保证装配时的同轴度,也方便后期维护拆卸;其次是中间弹性块的滑移间隙,
要预留出足够的轴向窜动空间,避免运行过程中两轴顶死导致额外的轴向载荷;还有毂体的外径尺寸,要和安装腔体内的周边结构预留至少3-5mm的安全间隙,避免运行过程中出现剐蹭。另外在结构细节上,毂体的外圆做了阶梯式设计,既能够减轻整体重量,降低转动惯量,也能在装配时提供方便的夹持位,方便现场用工具完成锁紧固定;键槽的位置做了对称度公差约束,保证动平衡性能,在高转速运行场景下不会出现额外的离心振动。很多新手工程师做选型的时候容易忽略联轴器的转动惯量参数,这款联轴器因为采用了轻量化的结构设计,整体转动惯量较低,搭配伺服电机使用时,不会给电机带来额外的动态响应负担,能够保证传动系统的动态跟随精度。在安装流程上,

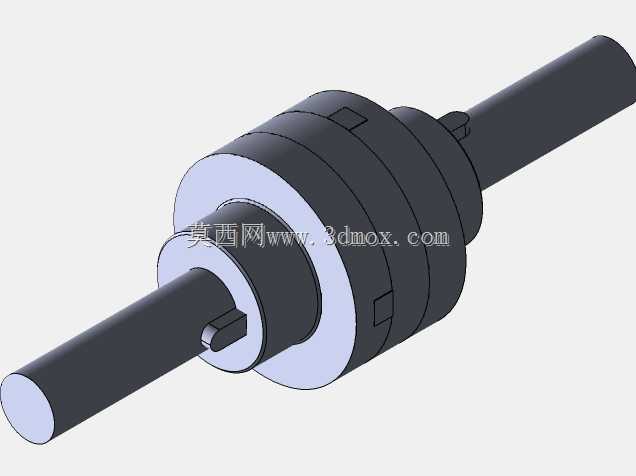

需要先将两端毂体分别固定在动力轴和负载轴上,调整好两轴的初始对中位置,再装入中间的弹性连接块,最后锁紧轴向的定位螺钉,整个装配过程不需要复杂的专用工装,普通的内六角扳手就能完成全部操作,后期维护更换易损件的时候也不需要完全拆解两端的轴系结构,只需要取出中间的弹性块即可完成更换,大幅降低了设备的运维时间成本。
