三角安装式操纵杠杆结构设计

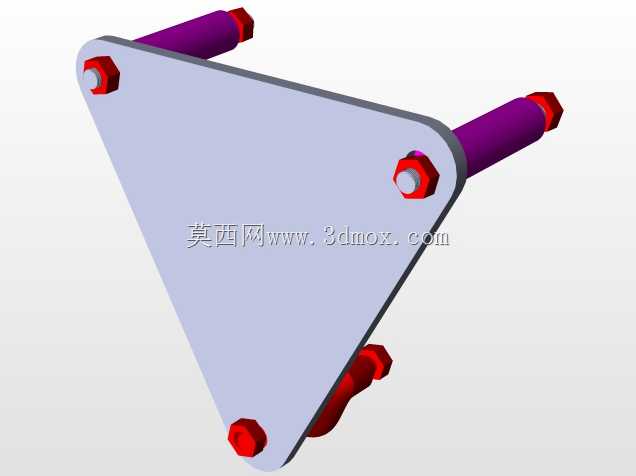

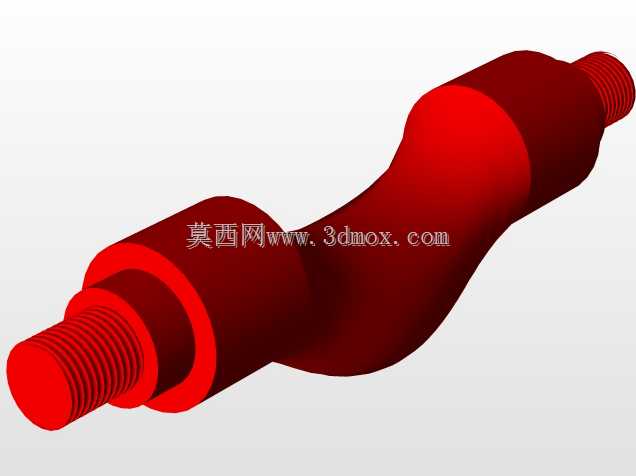

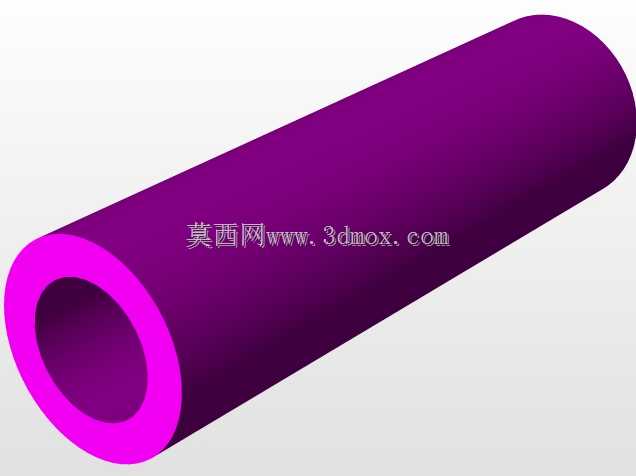

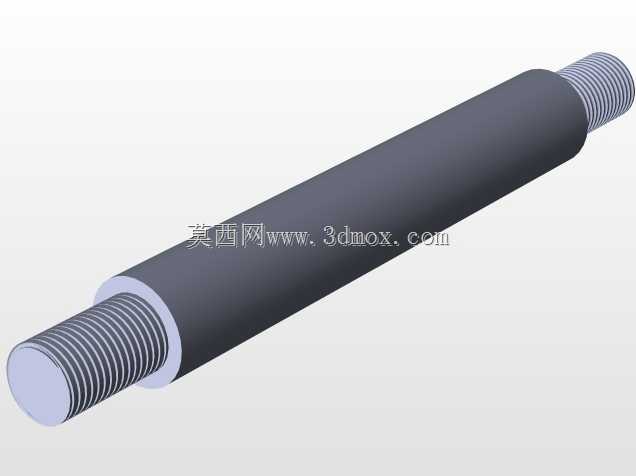

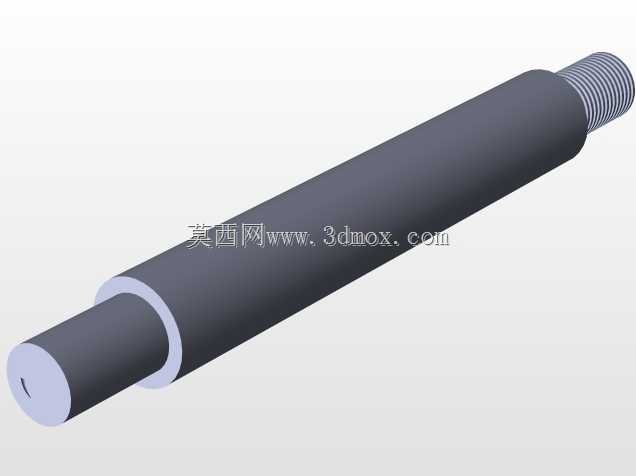

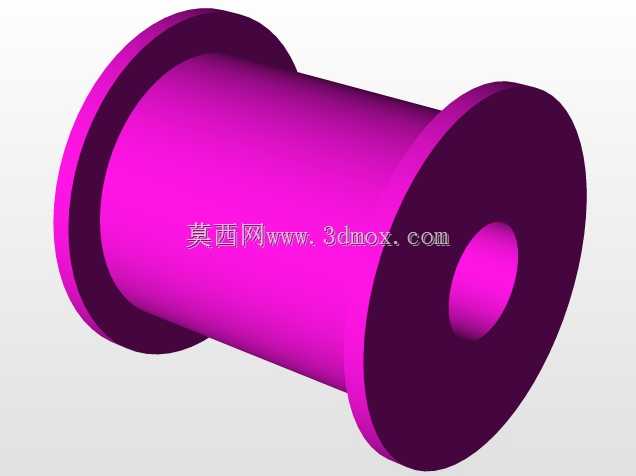

　　这款三角构型的操纵杠杆，常见于中小载荷的工业设备操纵回路中，多配套在仪器仪表类装置、小型专用设备的手动操控区段，承担力的传导与动作切换的核心作用，操作人员施加的手部作用力通过杠杆的力臂放大后，可精准触发后端的阀组、触点开关或者锁止机构，完成设备工况切换、行程限位解除、动作启停等实际操作。从结构设计逻辑来看，主体采用等边三角形板式基座作为承载核心，三个角点位置预留了同轴的紧固件安装位，其中两个角点配置了等长的紫色柱状支撑接杆，接杆两端通过六角螺母与基座锁止，既可以作为杠杆摆动过程中的限位支撑柱，也能作为外接联动杆件的铰接点位，第三个角点延伸出的红色弯臂结构，是直接承接操作力或者连接外部操作手柄的受力端，

　　这种三点式布局能让杠杆在摆动过程中受力更均匀，避免单侧受力导致的基座变形，同时三角形的结构本身具备更好的抗扭刚性，相比单臂式杠杆，在相同板材厚度下能承受更大的侧向载荷，减少长期使用后的结构形变。安装边界方面，基座的三角构型决定了其安装占用空间为三角形投影区域，三个安装点的孔位同轴度公差控制在0.02mm范围内，能保证支撑接杆安装后与基座板面保持垂直，避免杠杆摆动时出现卡滞；支撑接杆的伸出长度可根据实际安装空间做适配调整，螺母锁止的结构也方便后期维护时更换磨损的接杆或者调整接杆伸出量，适配不同的摆动行程需求。在实际应用场景中，这类操纵杠杆不会单独使用，通常会嵌入到设备的操纵台内部，外侧配套防护盖板，

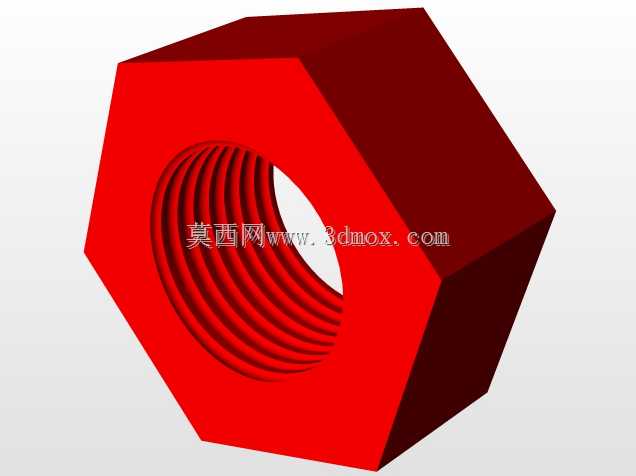

　　仅将操作端的弯臂连接的手柄露出操作面，操作人员扳动手柄时，杠杆绕其中两个支撑接杆的连线作为转轴摆动，带动第三个点位的联动结构触发行程开关或者拉动软轴，完成对应的控制指令传递；设计时特意将受力端的弯臂做了圆弧过渡处理，避免应力集中导致的弯臂断裂，基座板面做了倒角处理，减少安装过程中对操作人员的划伤风险，所有外露的紧固件都采用标准六角螺母，方便现场使用常规工具即可完成拆装维护，不需要配备特殊工装。从建模细节来看，各部件的配合间隙预留符合机械设计手册的公差要求，铰接点位的间隙控制在0.1mm-0.15mm之间，既保证摆动过程无卡顿，也不会因为间隙过大导致操作虚位超标，影响操控手感与指令传递精度。
