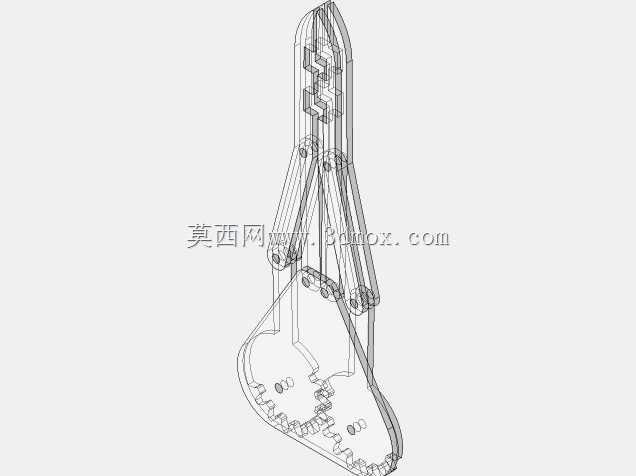

连杆式自适应夹持机械手爪结构设计

　　这款连杆式夹持手爪主要面向工业自动化生产线的工件抓取、搬运工位设计，可适配装配流水线、分拣工作站、小型上下料设备的末端执行需求，针对异形轮廓、不规则外形工件的夹持场景做了专门的结构优化，能在不更换夹爪的情况下适配一定尺寸范围内的多品类工件抓取，减少生产线换型时的末端工装调整工作量。从结构设计逻辑来看，整个手爪采用多组串联连杆做力传递路径，驱动端布置在手爪基座位置，通过连杆的铰接传动将驱动力同步传递到两侧指节，夹持过程中各段指节可根据工件外轮廓自动调整贴合角度，保证接触点均匀分布在工件表面，避免单点受力过大造成工件表面损伤，同时也能提升夹持稳定性，防止高速搬运过程中工件出现滑脱偏移。手爪的指节部分做了分段式设计，

　　每段指节之间通过铰接销轴连接，铰接位置预留了足够的转动间隙，避免运动过程中出现连杆卡滞，指节内侧预留了防滑衬垫的安装槽位，可根据抓取工件的材质特性更换橡胶、聚氨酯或者金属防滑齿面的衬垫，适配金属毛坯、塑料件、包装成品等不同材质工件的抓取需求。安装边界方面，手爪基座端设计了标准的法兰连接接口，可直接匹配主流工业机器人、直线模组的末端安装尺寸，整体结构的运动包络在设计阶段做了反复校核，手指完全张开状态下的外轮廓尺寸控制在紧凑范围内，避免在狭窄工位运动时与周边设备、工装发生干涉，闭合状态下的最小夹持尺寸可覆盖小型轴类、盘类零件的抓取需求，最大张开行程可满足常规中小型工件的夹持范围。整个连杆传动结构在设计时做了力臂优化，

　　在同等驱动输入力的情况下能获得更大的夹持输出力，同时保证两侧手指的运动同步性，不会出现单侧指节先动作导致的工件偏斜问题，铰接位置的销轴均采用耐磨材质设计，长期往复运动下的磨损量控制在较低水平，可降低日常维护的频次。手爪的整体受力路径经过多轮迭代验证，夹持受力时连杆组的受力均沿杆身方向传递，减少额外的弯矩负载，提升整体结构的刚性，即使在满负载夹持状态下，指节的形变量也能控制在允许范围内，保证抓取定位精度。
