适配标致雪铁龙车型的带液位计燃油收集器

　　在商用车与家用乘用车的燃油供给系统改装、旧车动力总成更换场景中，油箱内的燃油液位检测与燃油抽吸收集部件的适配性，一直是维修与改装环节容易出现匹配问题的点位。不少车主在更换非原厂动力总成、沿用旧油箱的过程中，常遇到新发动机的燃油供给接口与旧油箱液位传感器不兼容、原有燃油收集结构无法适配新供油管路的问题，直接更换整套油箱不仅成本高，还会涉及油箱安装位的固定孔位、加油口位置、燃油蒸发管路走向的一系列改动，施工难度与成本都会大幅提升。这款带液位计的内罐燃油收集器，正是针对这类旧油箱适配新动力系统的场景做的适配化设计，核心是通过结构适配，让搭载新动力系统的车辆可以沿用原有旧油箱，无需改动油箱本体的安装结构与外部管路接口。从结构设计来看，

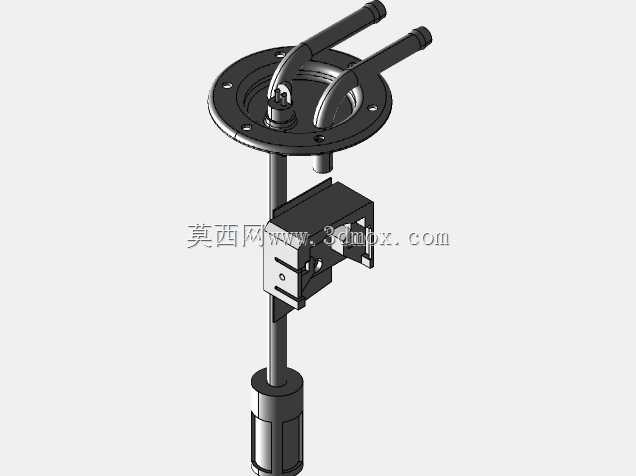

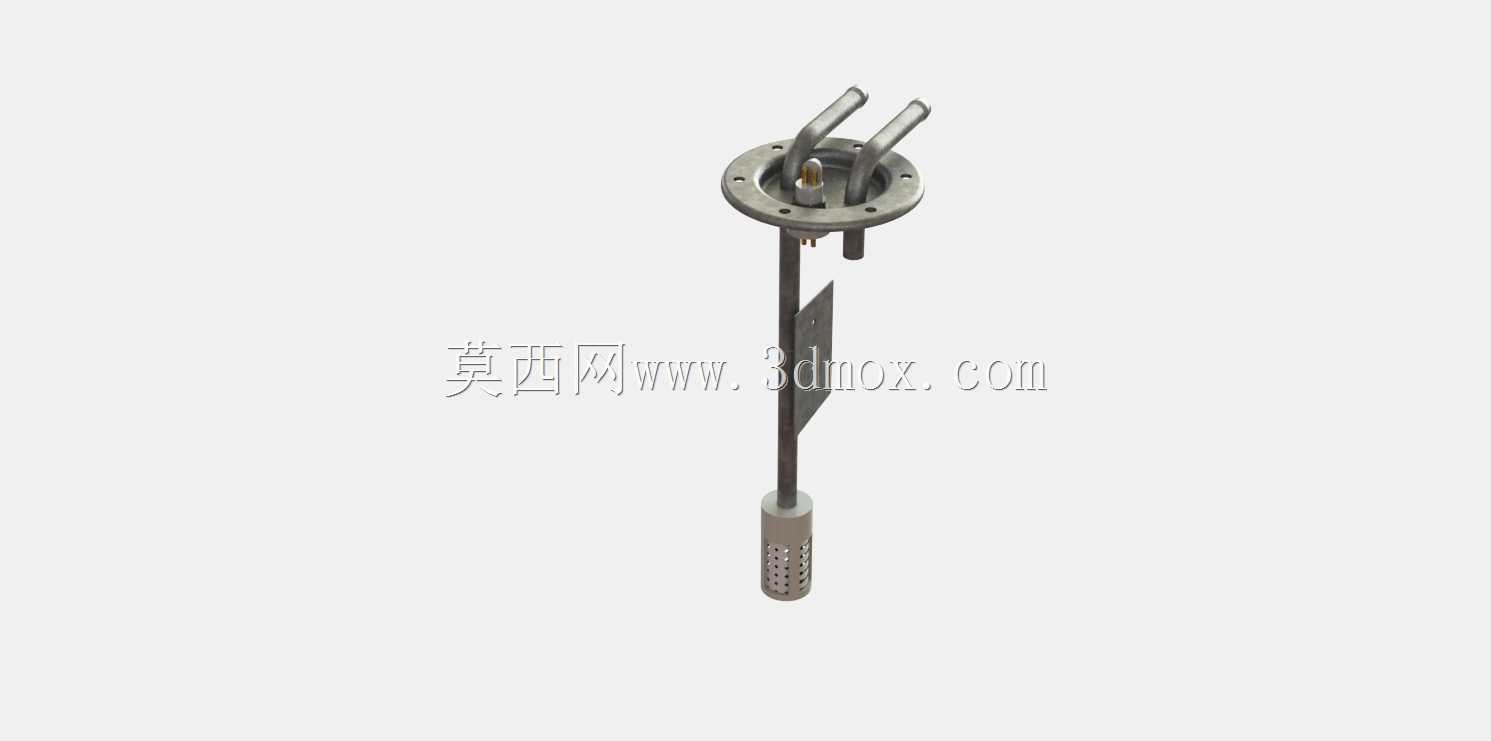

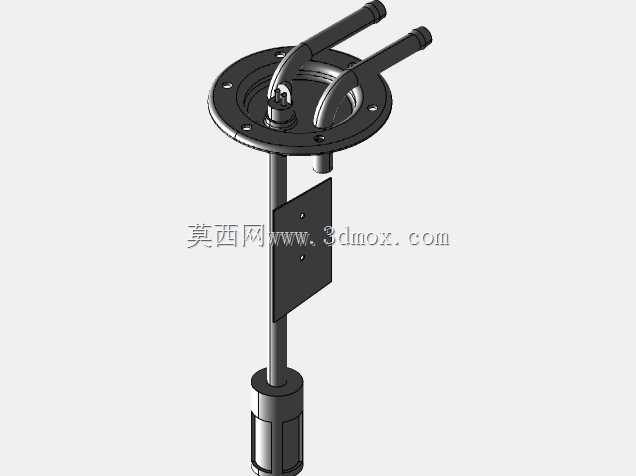

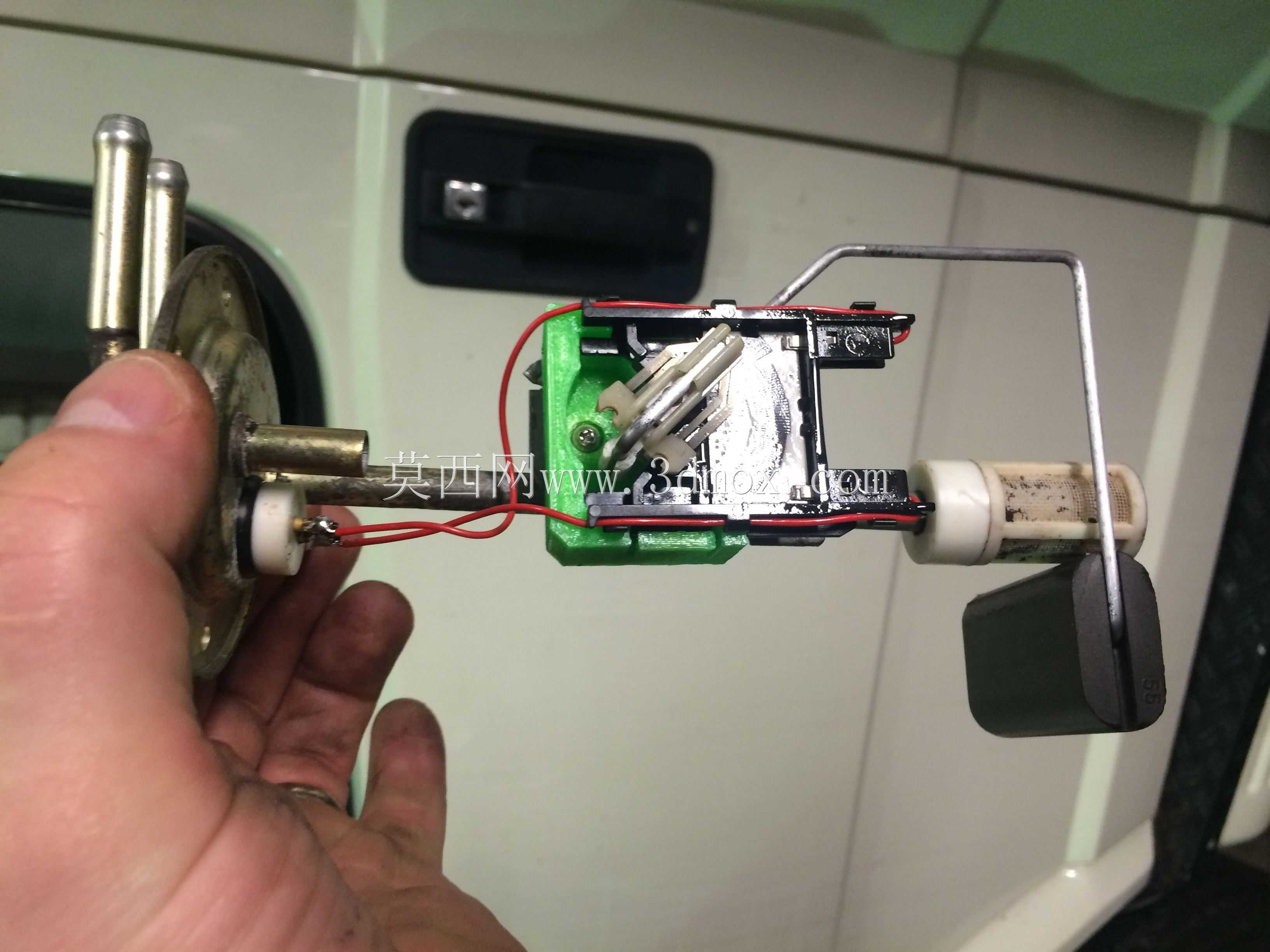

　　整套部件分为顶部安装法兰、液位检测杆体、燃油收集过滤头三个核心部分，顶部法兰采用圆形多螺栓固定结构，法兰上预留两个燃油管路接口，分别对应供油与回油管路，法兰的安装孔位与旧油箱的原有传感器安装孔完全匹配，安装时只需替换原有油箱上的油位传感器总成，无需在油箱上额外打孔或焊接，避免了改动油箱带来的燃油泄漏风险。液位检测部分采用成熟的浮子式液位检测结构，浮子套在竖直的导杆上，随油箱内油位上下浮动，通过杆体内的传感结构输出液位信号，信号输出接口做了通用化适配，可以直接对接新更换的标致Boxer车型的液位信号线路，无需额外改装线束接插件。底部的燃油收集头采用多孔过滤结构，外壁分布密集的进油孔，可过滤燃油中较大颗粒的杂质，

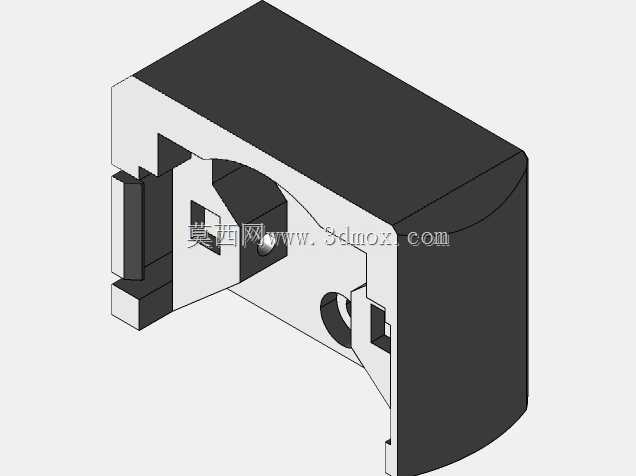

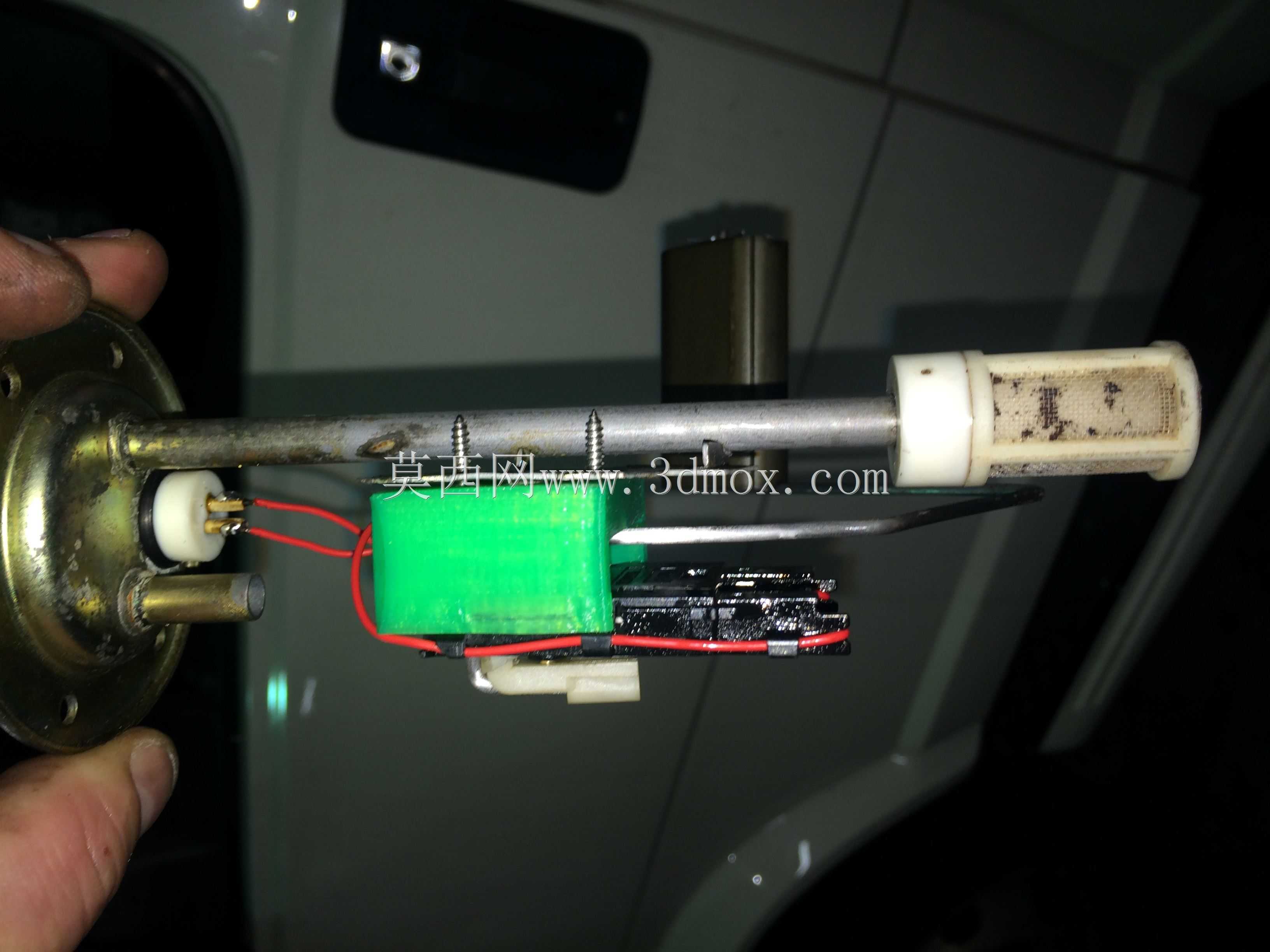

　　避免杂质进入燃油管路造成喷油嘴堵塞，收集头的下沉深度经过匹配计算，可保证在油箱剩余油量较低时依然能抽吸到燃油，避免出现油箱内有残油但供油中断的情况。设计过程中针对安装边界做了充分校核，竖直杆体的总长度适配原有油箱的内部深度，安装后底部收集头距离油箱底部预留5mm的安全间隙，既不会因为杆体过长顶到油箱底部造成安装不到位，也不会因为间隙过大导致低油位时无法吸油。法兰上的管路接口角度经过优化，安装后管路走向与原有油箱的护板、固定支架不产生干涉，回油口的出油方向正对油箱内部的缓冲区域，避免回油冲击造成油箱内燃油起泡影响液位检测精度。3D打印的液位计底座部分采用耐燃油腐蚀的打印材料，强度与耐老化性能满足车载部件的使用要求，

　　底座的安装卡槽与法兰、导杆的配合公差控制在0.1mm以内，装配后无松动旷量，可承受车辆行驶过程中的颠簸振动，不会出现部件脱落、信号失准的问题。在实际装车测试中，这套部件可适配菲亚特杜卡托、雪铁龙C25等多款采用同规格油箱的车型，更换后油位显示精度与原厂部件一致，燃油抽吸阻力符合供油系统的压力要求，在满油、低油位、颠簸路面行驶等不同工况下，都能稳定输出准确的液位信号，保证燃油供给顺畅。
