双继电器式门锁电磁阀驱动控制板

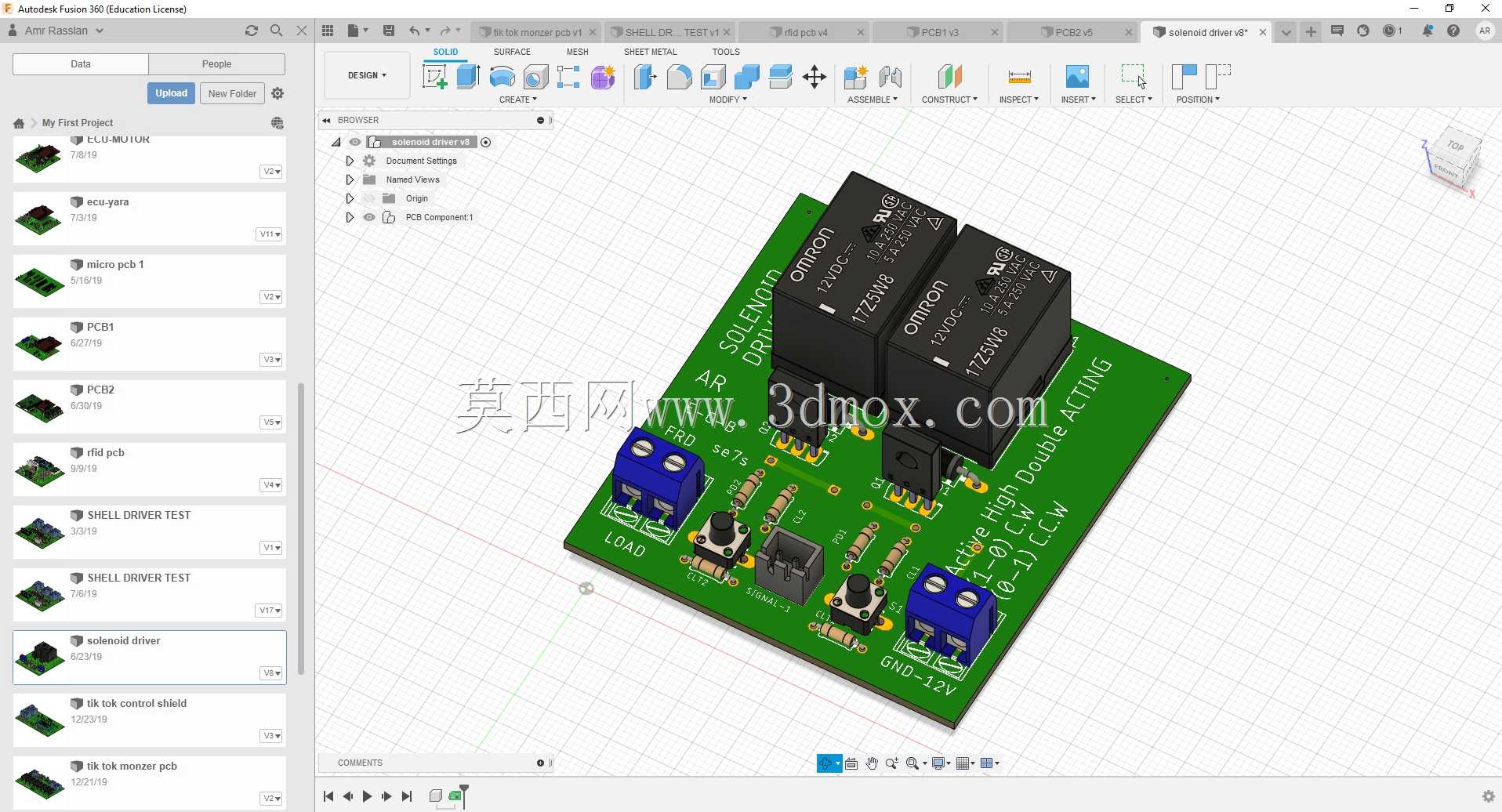

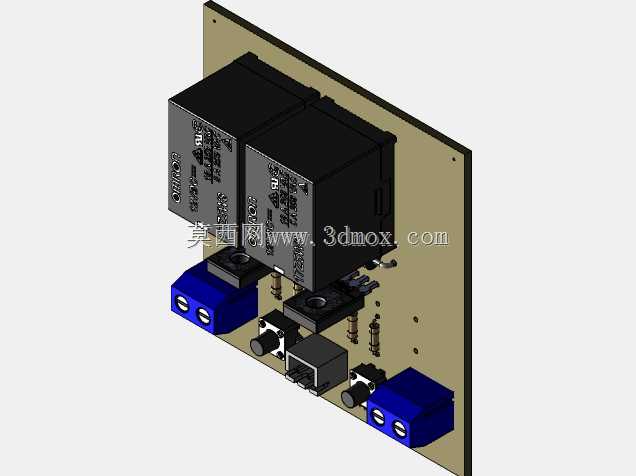

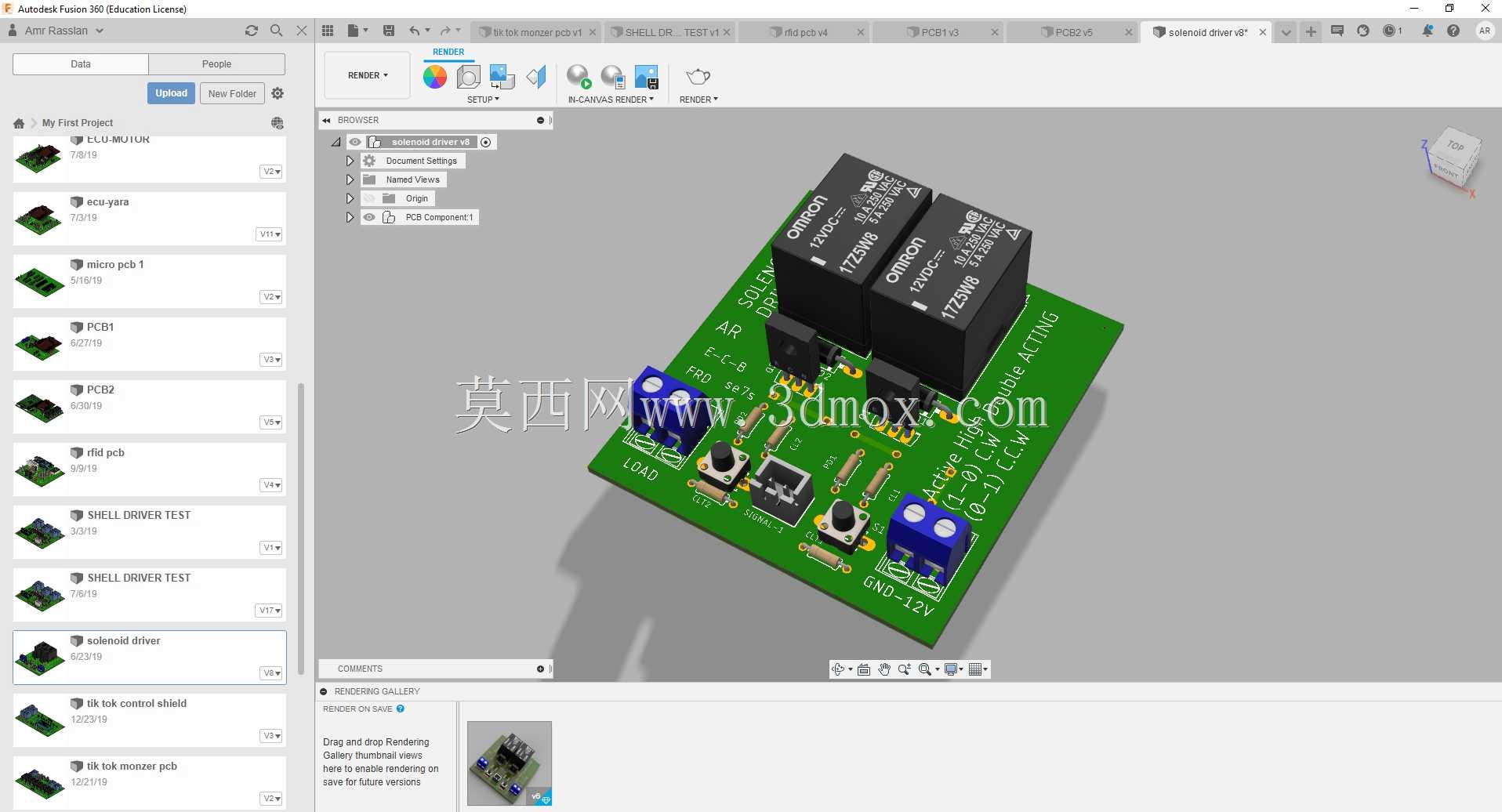

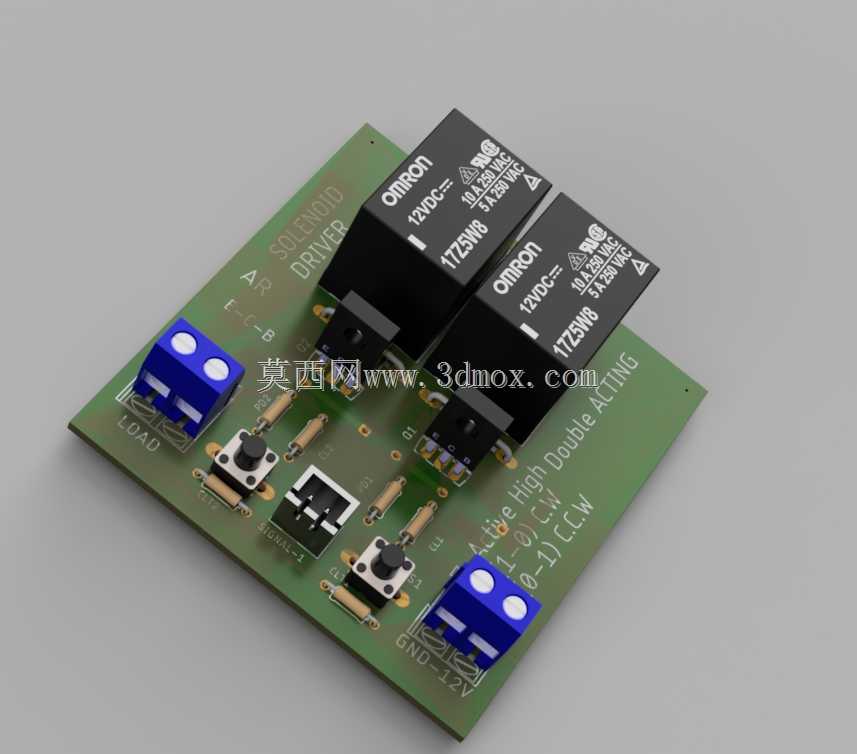

　　这款门锁电磁阀驱动板，核心采用双欧姆龙12V继电器作为功率切换元件，主要应用在门禁系统、智能储物柜、自动售货机门锁、小型电控锁具的驱动控制场景中，负责接收主控端的弱电控信号，完成对电磁阀锁体的大电流通断切换，解决主控IO口驱动能力不足无法直接带动锁体负载的问题。从设计思路来看，整块PCB采用FR-4玻纤板材，布局上把两个功率继电器放置在板身中部靠上区域，和下方的轻触按键、接线端子做物理分区，减少继电器动作时的电磁干扰对信号回路的影响；板载的两个蓝色接线端子分别对应电源输入和锁体负载输出，端子旁丝印清晰标注GND、12V以及负载正负极标识，现场接线时无需额外查阅图纸就能快速完成接线，降低装配出错概率。板上预留的三个轻触按键，

　　可实现本地手动触发开锁、正反向动作切换的功能，适配双稳态电磁阀的双向驱动需求，支持锁舌伸出、缩回的双向动作控制，无需额外外接切换开关。安装边界上，板身整体为矩形结构，四个角预留了标准安装孔位，可直接通过M3螺丝固定在设备内部的安装柱上，也可搭配绝缘隔离柱悬空安装，避免板底焊点接触金属壳体造成短路；板上元件最高高度为继电器本体高度，整体安装厚度不超过20mm，适配多数门禁锁具、智能柜的内部狭小安装空间，不会和其他内部结构件产生干涉。功能特性上，继电器触点带载能力可满足常规12V直流电磁阀的工作电流需求，板上预留的续流二极管焊位可在接线时搭配续流元件，吸收电磁阀断开时产生的反向电动势，保护前端控制元件不被反向电压击穿；

　　丝印层标注的正反向动作标识，清晰区分CW、CCW两个动作方向的触发逻辑，调试时可直接通过板载按键测试动作是否正常，无需连接主控系统就能完成单机功能验证，大幅缩短现场调试周期。在实际选型应用中，这款驱动板可直接适配多数12V供电的电磁门锁、气阀类小功率负载，不需要额外搭建驱动电路，能直接嵌入到现有门禁、柜锁的控制系统中，减少自研驱动板的开发验证周期，板上元件布局规整，焊盘尺寸符合常规波峰焊工艺要求，可直接用于小批量生产装配。
