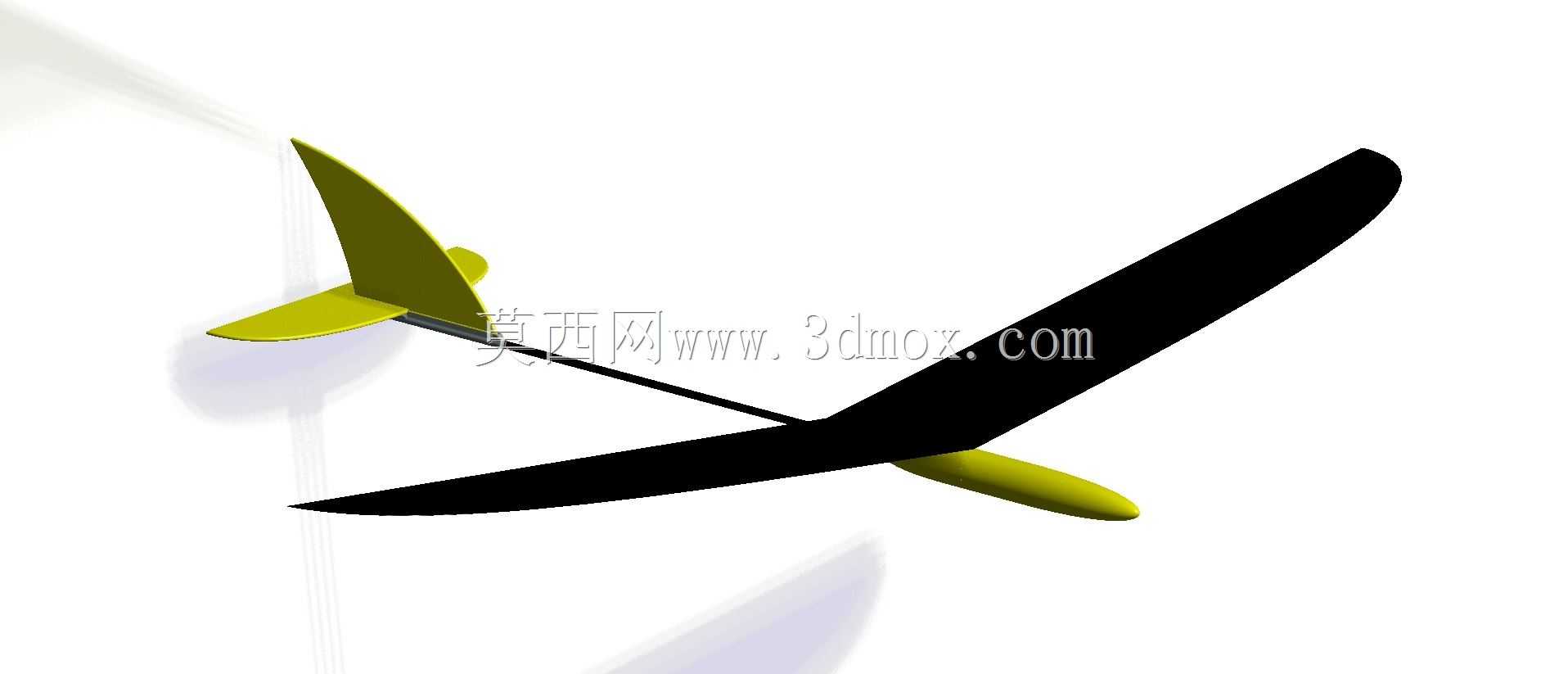

手掷遥控滑翔机结构三维设计

　　这款手掷遥控滑翔机的结构设计，核心围绕小场地起飞、低空留空滑翔的实际使用需求展开，区别于大尺寸牵引滑翔机，它不需要复杂的弹射或牵引装置，仅靠手部投掷即可获得初始动能完成起飞，适配城市周边开阔空地、校园操场这类有限空域的航模飞行场景，既可以作为航模爱好者入门练习无动力滑翔操控的载体，也能用于青少年航空科普教学中的实物演示，帮助理解空气升力、重心配平、气动布局的实际作用逻辑。从结构布局来看，整机采用高单翼加后置尾翼的常规滑翔机构型，主机翼采用大展弦比的细长翼型设计，翼尖做了切尖处理，能够有效降低诱导阻力，在低速度下维持足够的升力系数，保证手掷初始速度较低的状态下不会出现失速掉高；机身主体采用细长杆式结构，

　　尽可能降低飞行过程中的结构重量与迎风阻力，机头位置预留了配重安装空间，可根据实际飞行时的重心状态调整配重块位置，将整机重心控制在机翼弦长30%左右的最优区间，兼顾滑翔时的俯仰稳定性与操控响应灵敏度。尾翼部分采用垂直尾翼加水平尾翼的分体式设计，垂直尾翼布置在机身末端上部，负责维持飞行过程中的航向稳定性，避免侧风干扰下出现偏航；水平尾翼布置在机身尾部下方，与主机翼形成足够的力臂长度，仅需要较小的尾翼面积就能提供足够的俯仰安定力矩，减少不必要的结构重量。在安装边界的设计考量上，机翼与机身的对接位置采用快拆式的插接结构，不需要额外工具即可完成机翼与机身的拆分，方便日常携带与收纳；机身杆的直径、机翼的安装槽尺寸都做了统一的公差适配，

　　既保证装配后不会出现松动晃动，也能兼容同规格的轻木、碳纤维杆等不同材质的机身替换件，给爱好者预留足够的改装调整空间。操控面的舵机安装位布置在机翼根部与尾翼衔接位置，走线沿机身杆内部排布，避免外露的线材增加飞行阻力，同时舵机的安装座预留了不同规格微型舵机的安装孔位，可根据实际的重量控制需求选择不同克重的舵机配件。整机的外形尺寸控制在单手可握持投掷的范围内，投掷时握持机头下方的重心位置即可完成发力，不需要额外的投掷辅助装置，机翼的前缘做了圆弧钝化处理，既能够降低飞行时的阻力，也能避免手掷过程中尖锐边缘划伤手部，在结构强度的设计上，机翼与机身的衔接位置做了局部加厚处理，能够承受手掷瞬间的冲击力以及轻度迫降时的碰撞载荷，减少日常飞行中的结构损坏概率。
