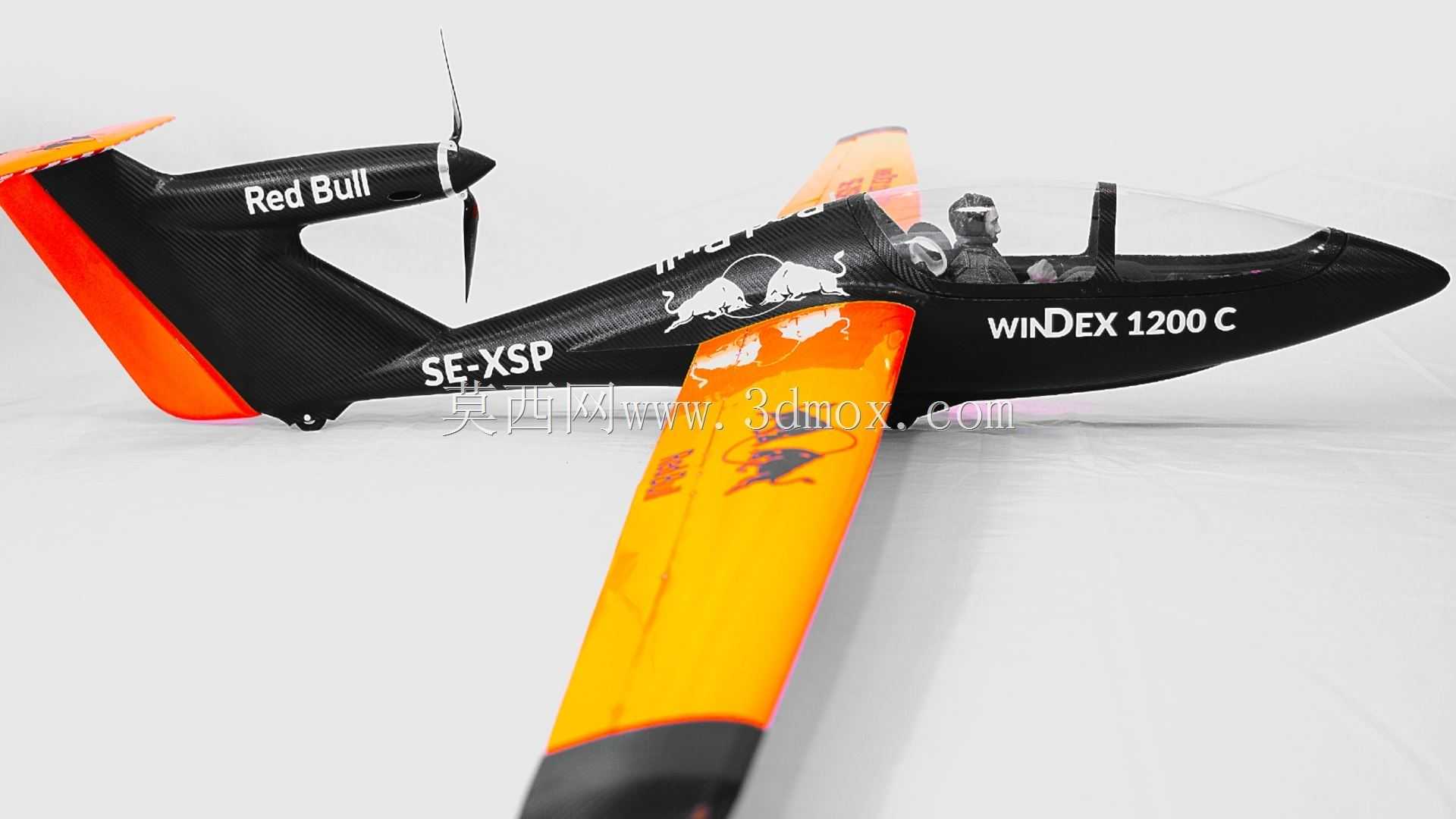

红牛涂装Windex1200C遥控滑翔机结构设计

　　这款遥控滑翔机的结构设计围绕小尺寸航模的飞行稳定性与3D打印适配性展开，整体采用上单翼布局配合尾推式动力配置，能够在低速滑翔状态下保持足够的升力冗余，适配户外开阔场地、室内专业航模场馆的飞行场景，既可以作为航模爱好者的休闲飞行器材，也能作为航模教学的实操结构样件，帮助初学者理解固定翼飞行器的受力逻辑与气动布局特点。

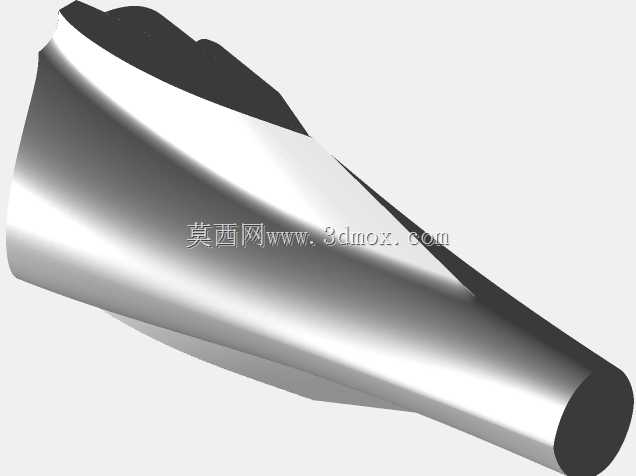

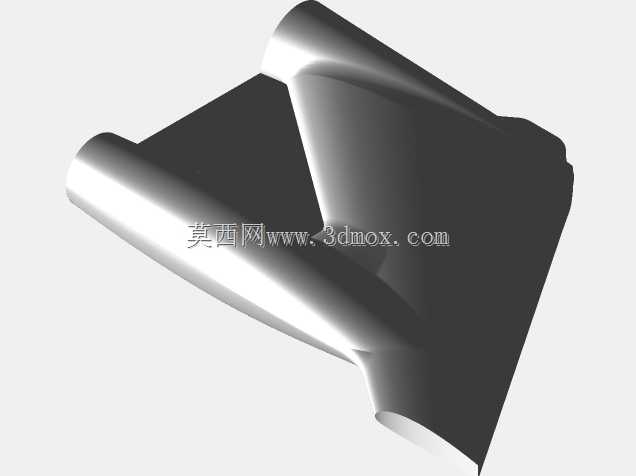

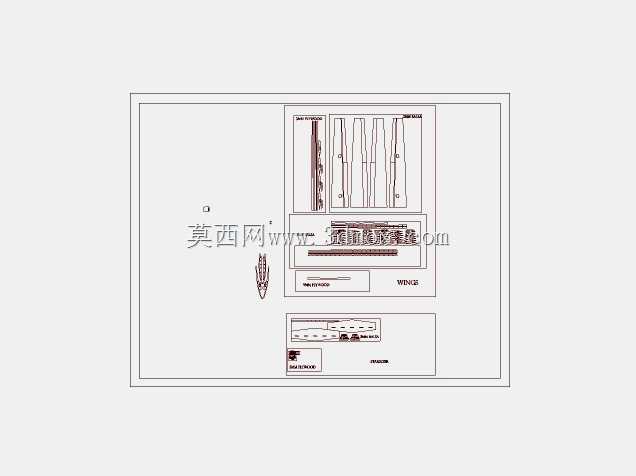

　　从结构设计思路来看，机身主体采用分段式拼接结构，将机头座舱段、中段机翼安装位、尾段动力座拆分为独立可打印单元，既降低了单部件的打印支撑需求，也方便后续飞行损耗后的部件替换，不需要整体重新制作整机。机翼部分采用相对厚度12%的平凸翼型，翼展与机身长度的比例控制在1.8:1，兼顾滑翔时的升阻比与特技动作的操控响应速度，机翼与机身的连接采用插槽加定位销的固定方式，不需要额外复杂的金属紧固件，安装时对准插槽推入即可完成固定，拆卸后可以放入常规尺寸的航模收纳箱，满足外出携带的尺寸边界要求。

　　尾翼部分采用常规布局的垂直尾翼与水平尾翼，垂直尾翼预留了舵机安装的内嵌槽位，方向舵的偏转角度控制在左右各25度，避免大角度偏转带来的航向失稳；水平尾翼的升降舵偏转角度设置为上下各20度，能够满足起飞爬升、平飞配平、降落减速的不同操控需求。动力安装位位于垂直尾翼顶端，采用后置推力布局，能够减少螺旋桨气流对机翼升力面的干扰，同时避免降落时螺旋桨触地造成的桨叶损坏，动力座预留了标准22系列无刷电机的安装孔位，适配市面上主流的航模动力配件，不需要额外打孔修改即可完成动力系统的装配。

　　机身座舱部分采用半透明舱盖设计，既可以模拟真机的座舱视觉效果，也预留了接收机、电调、电池的安装舱位，电池舱位于机身重心位置，能够通过调整电池前后位置来校准整机重心，保证飞行时的纵向稳定性。整机所有部件的拼接公差控制在0.2mm以内，适配常规FDM3D打印机的打印精度，打印完成后只需要简单去除支撑、打磨拼接面即可完成装配，不需要复杂的后期处理工序。起落架采用后三点式布局，主起落架位于机身重心靠前位置，尾轮位于尾段下方，能够满足草地、平整铺装路面的滑跑起飞与降落需求，起落架与机身的连接采用快拆结构，炸机时可以通过起落架的脱落吸收冲击能量，减少机身主体结构的损坏概率。
