传感器叶片类零件成型造模工装结构

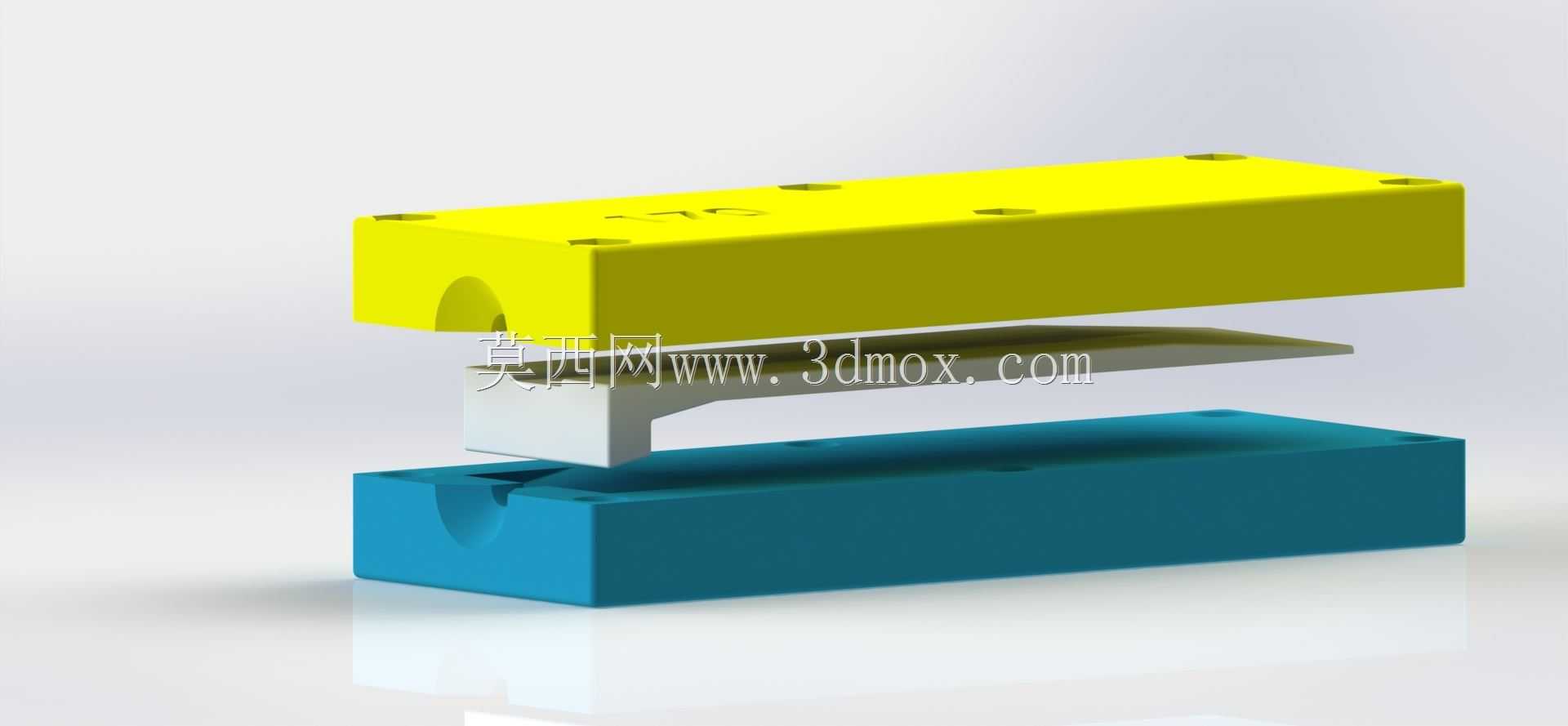

　　这套成型造模结构主要面向传感器类薄型叶片零件的压型加工场景，在小尺寸精密零件的批量生产环节中，这类工装直接决定了零件成型后的轮廓精度与批次一致性。日常产线作业里，薄型金属叶片的成型难点在于料厚较薄，冲压或压合过程中极易出现翘曲、边缘塌角、型面偏移的问题，这套工装采用上下对合的模腔结构，上模座设置对应叶片上轮廓的成型型面，下模座匹配叶片下曲面的贴合型腔，合模过程中可以对放置于模腔间的片材坯料实现全轮廓均匀施压，避免局部应力集中导致的零件变形。

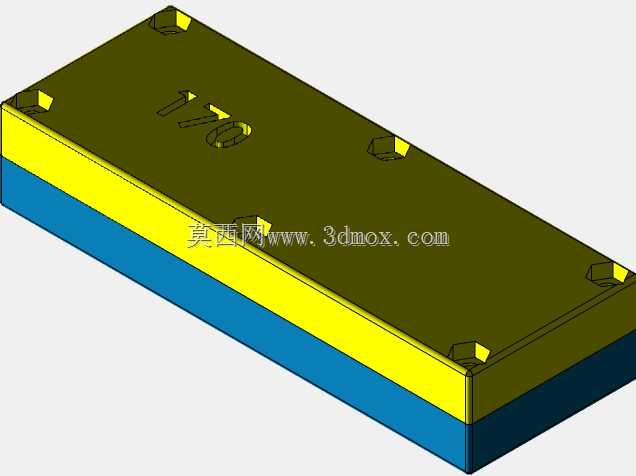

　　从设计逻辑来看，上下模座均采用长方体块状基体，基体上预留的多个沉头安装孔可直接通过紧固件将模座固定在压合设备的工作台面，安装时无需额外设计转接板，模座的侧边基准面可直接对齐设备工作台的定位基准，安装调试的耗时相比带复杂斜楔结构的成型模减少近四成。模腔的进料与取料空间设置在模座的开口侧，操作人员无需将手伸入合模区域即可完成坯料放置与成型件取出，兼顾了小零件加工的操作效率与作业安全。

　　尺寸边界上，上下模座合模后的总高度控制在常规小型压装机的闭合行程范围内，模座的长宽尺寸适配常见的100mm行程台式压装机的工作台安装孔位，无需对现有设备做改造即可直接投入使用。成型型面的加工精度控制在微米级，合模时上下模的型面间隙均匀匹配叶片零件的料厚，压合过程中不会出现料片被挤压撕裂或者型面压合不到位的问题。针对传感器叶片零件对型面轮廓度的高要求，模座的成型边缘做了微小的圆角过渡，避免压合过程中在零件表面产生压痕，影响后续传感器装配后的动平衡性能。

　　实际使用过程中，这套工装不需要配套复杂的脱模机构，成型完成后上模抬起，成型后的叶片零件可直接从模腔中取出，模座的型腔表面做了硬化处理，长期反复压合后不会出现表面磨损、型面塌陷的问题，维护时仅需定期清理模腔表面的金属碎屑即可，日常保养成本极低，非常适合传感器类小尺寸精密零件的中小批量成型加工场景，也可适配同类型薄型异形片材零件的压型作业，通过更换模芯部分即可快速切换加工零件类型，具备一定的通用适配能力。
