Unimog404前部变速器波纹橡胶套

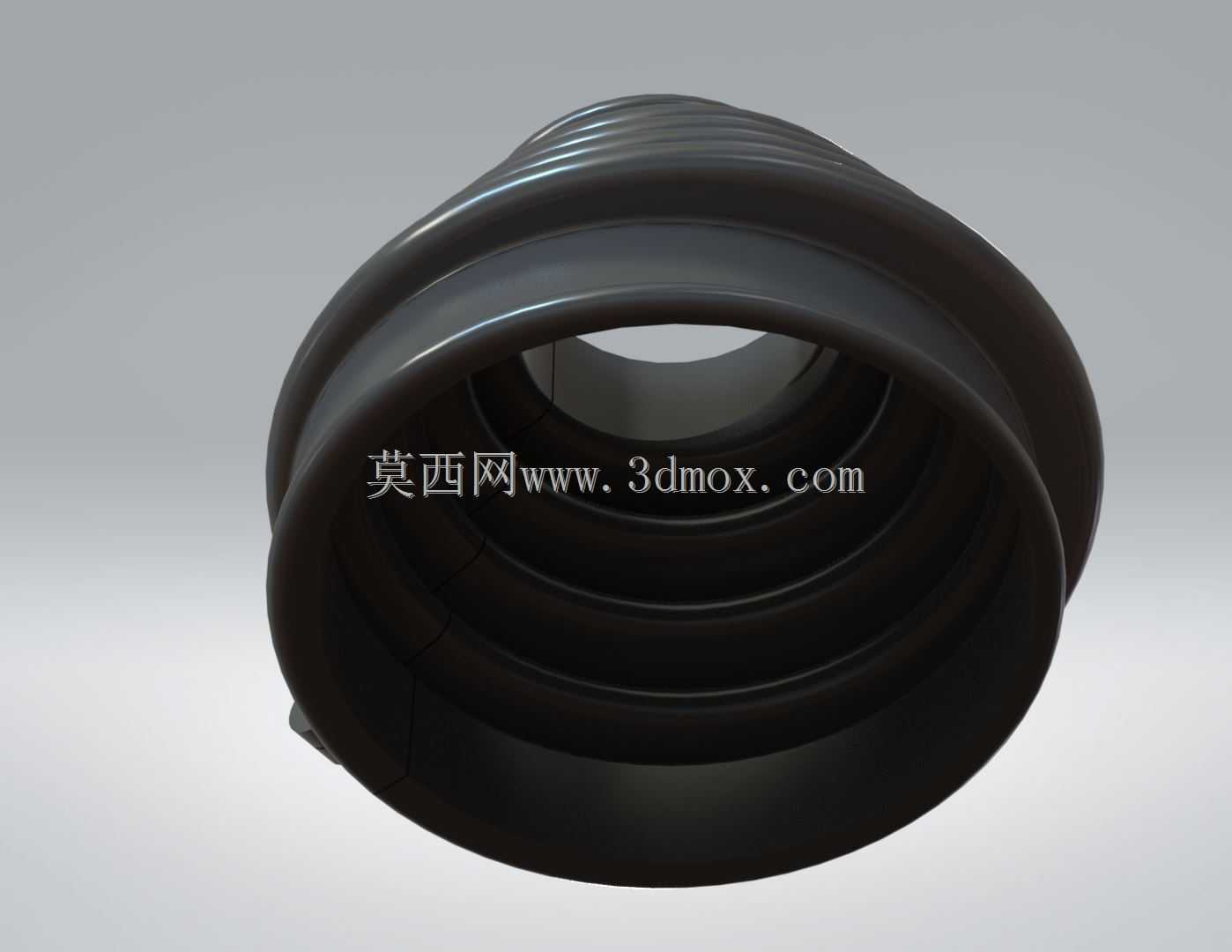

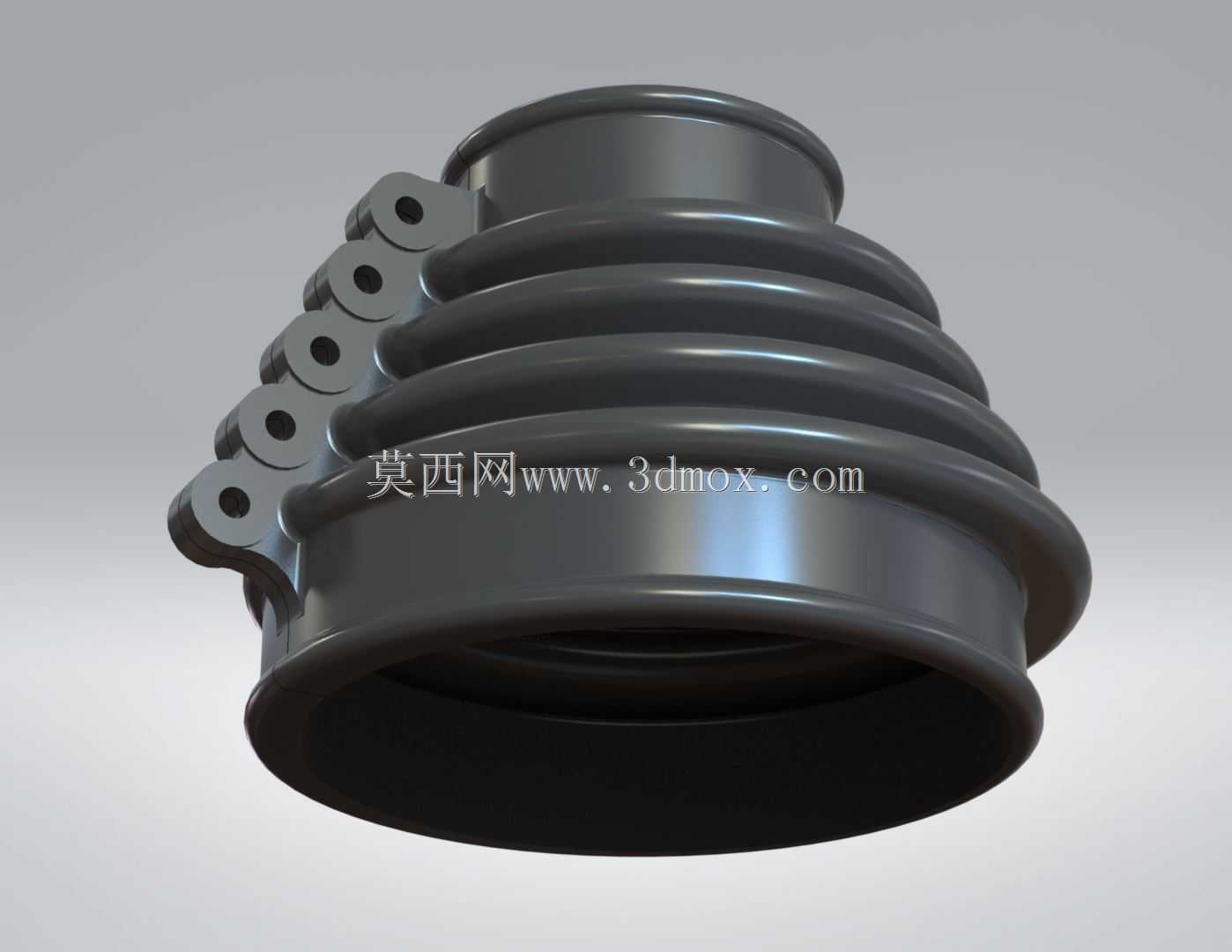

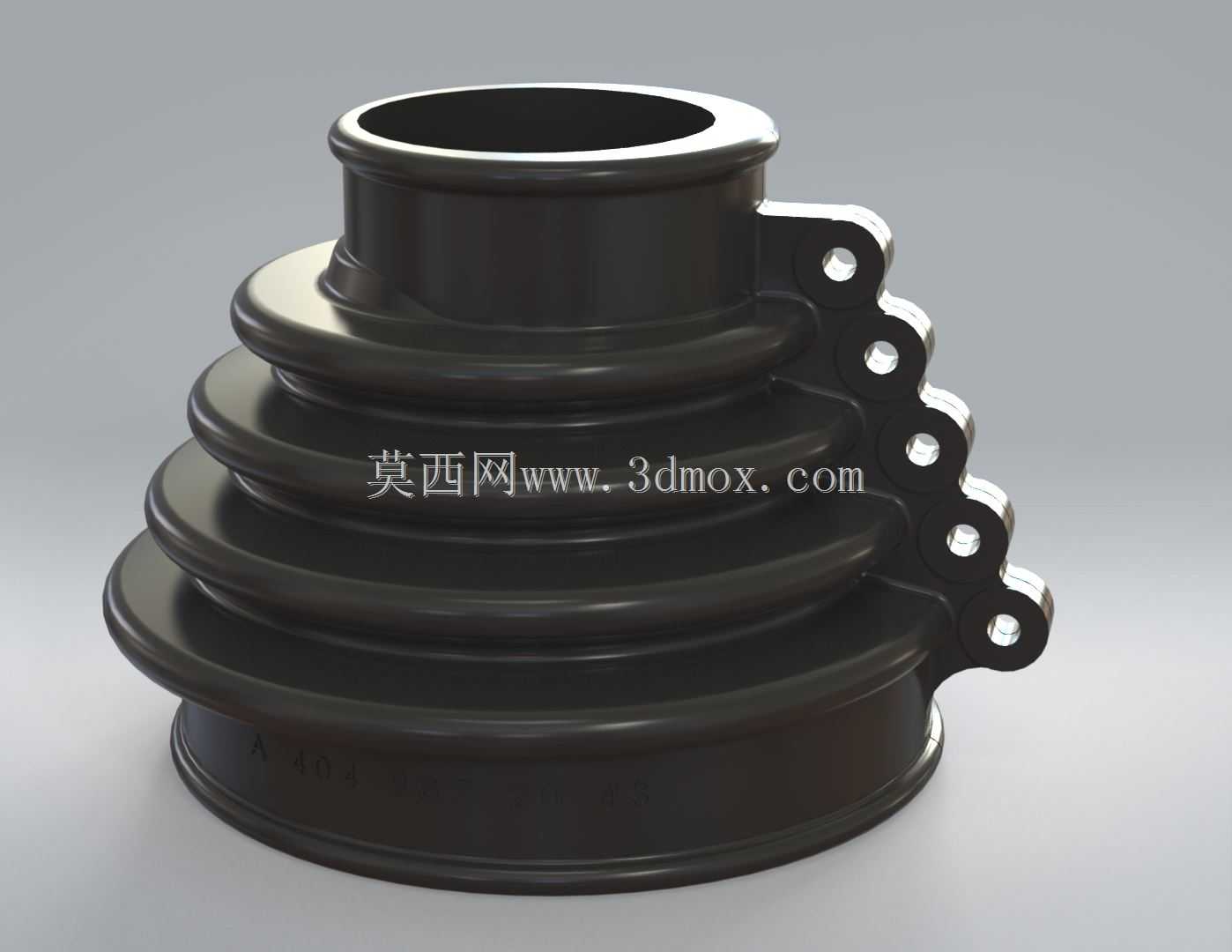

　　这款波纹结构的橡胶护套，主要应用在越野特种车辆的变速器输出端前部位置，核心作用是隔绝外部泥沙、泥水、扬尘侵入变速器连接的运动副间隙，同时适配连接部位的小幅度摆动与轴向窜动，避免润滑脂外泄、硬质杂质进入配合面造成磨粒磨损。从结构设计来看，主体采用多层阶梯式波纹褶皱布局，每一圈褶皱的圆弧过渡都经过曲率校核，既保证轴向压缩、径向偏摆时的形变余量，又不会因为弯折半径过小产生应力集中导致橡胶提前开裂，相比直筒式护套，这种波纹结构能在有限安装空间内实现更大的位移补偿量，适配越野工况下底盘传动部件的频繁跳动。护套侧边延伸出带均布安装孔的连接耳，六个安装孔沿耳片弧形排布，孔位同轴度公差控制在0.1mm以内，

　　安装时通过螺栓直接压合在变速器壳体的对应贴合面上，无需额外设计压圈结构，贴合面处做了0.8mm的加厚唇边设计，装配后唇边受螺栓预紧力产生微形变，填充壳体结合面的微观不平度，实现静密封效果。护套上下两端的接口为阶梯式圆柱结构，大端直径适配变速器壳体的安装止口，小端直径适配传动轴的配合轴径，两端内壁都设计了环形密封凸筋，装配后凸筋卡入轴件与壳体的对应环槽内，避免车辆运行过程中护套受振动出现轴向窜动脱落。在材料适配层面，这类护套通常选用耐油耐老化的橡胶材质，建模时需要充分考虑橡胶成型的拔模角度，所有褶皱的外表面拔模斜度控制在1.5度，内表面对应位置做等壁厚处理，避免壁厚不均导致硫化成型时出现缩痕、应力集中点，同时波纹的壁厚保持在2.

　　5-3mm区间，兼顾形变柔韧性与结构抗撕裂强度。实际装车场景中，这类前部护套长期暴露在底盘恶劣环境下，需要耐受-40℃到120℃的温度区间，同时抵御路面飞溅的油污、融雪剂腐蚀，建模时的圆角过渡处理直接影响成品的疲劳寿命，尖锐转角位置必须做R0.5以上的圆角处理，避免反复形变时从转角位置萌生裂纹。安装边界方面，护套完全压缩后的轴向长度比自由状态短32%，最大径向偏摆角度可达15度，完全覆盖越野行驶时变速器与传动轴之间的相对位移量，侧边安装耳的孔位中心距严格匹配原车壳体的螺栓孔位置，不需要对原车部件做任何改装即可直接替换安装，适配非道路行驶的特种车辆传动系统防护需求，能有效延长变速器连接部位的维护周期，减少杂质侵入导致的部件异常磨损。
