GM聚氨酯控制臂衬套结构设计

　　在乘用车底盘悬架系统的开发环节中，控制臂衬套是连接车身与控制臂的核心弹性连接件，直接决定了行驶过程中底盘的滤震表现与操控响应精度，这款GM车型配套的聚氨酯控制臂衬套，是针对传统橡胶衬套耐久不足、动态刚度衰减快的痛点做的定向优化设计。从实际装车场景来看，这类衬套主要适配麦弗逊前悬架的下控制臂连接点，以及多连杆后悬架的控制臂铰接位置，日常行驶中需要同时承担多方向的载荷传递：纵向要缓冲路面传来的冲击载荷，避免颠簸直接传递到车身引发乘员不适；横向要提供足够的支撑刚度，保证过弯时控制臂的定位精度，减少轮胎的异常磨损；扭转方向还要适配控制臂随悬架跳动产生的角度偏转，避免铰接点出现运动卡滞。设计阶段首先要匹配安装边界，

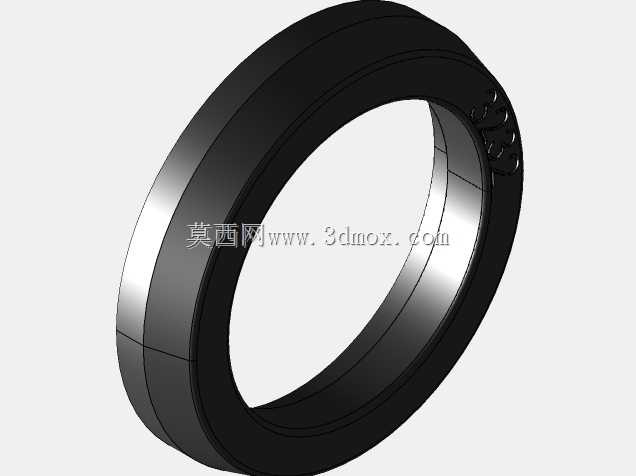

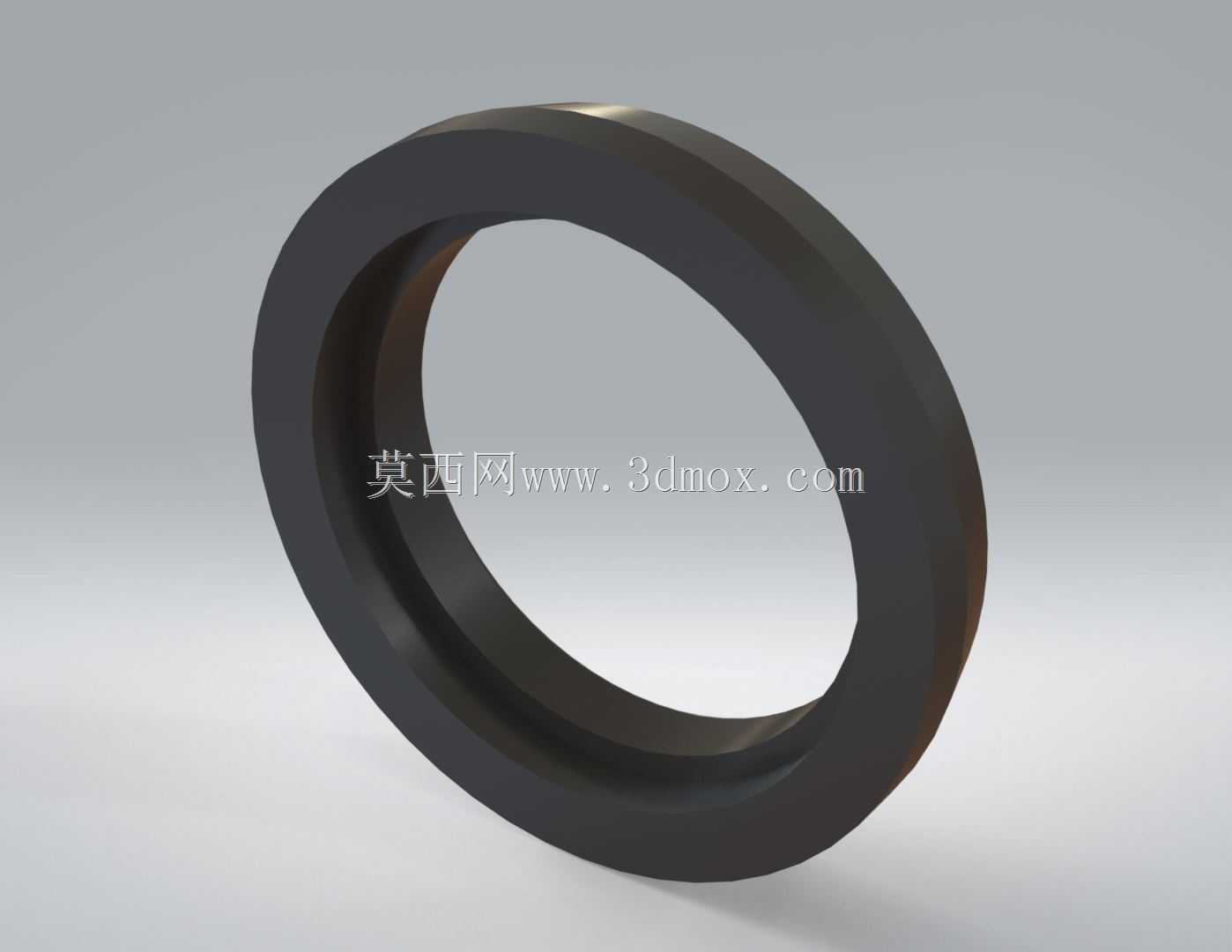

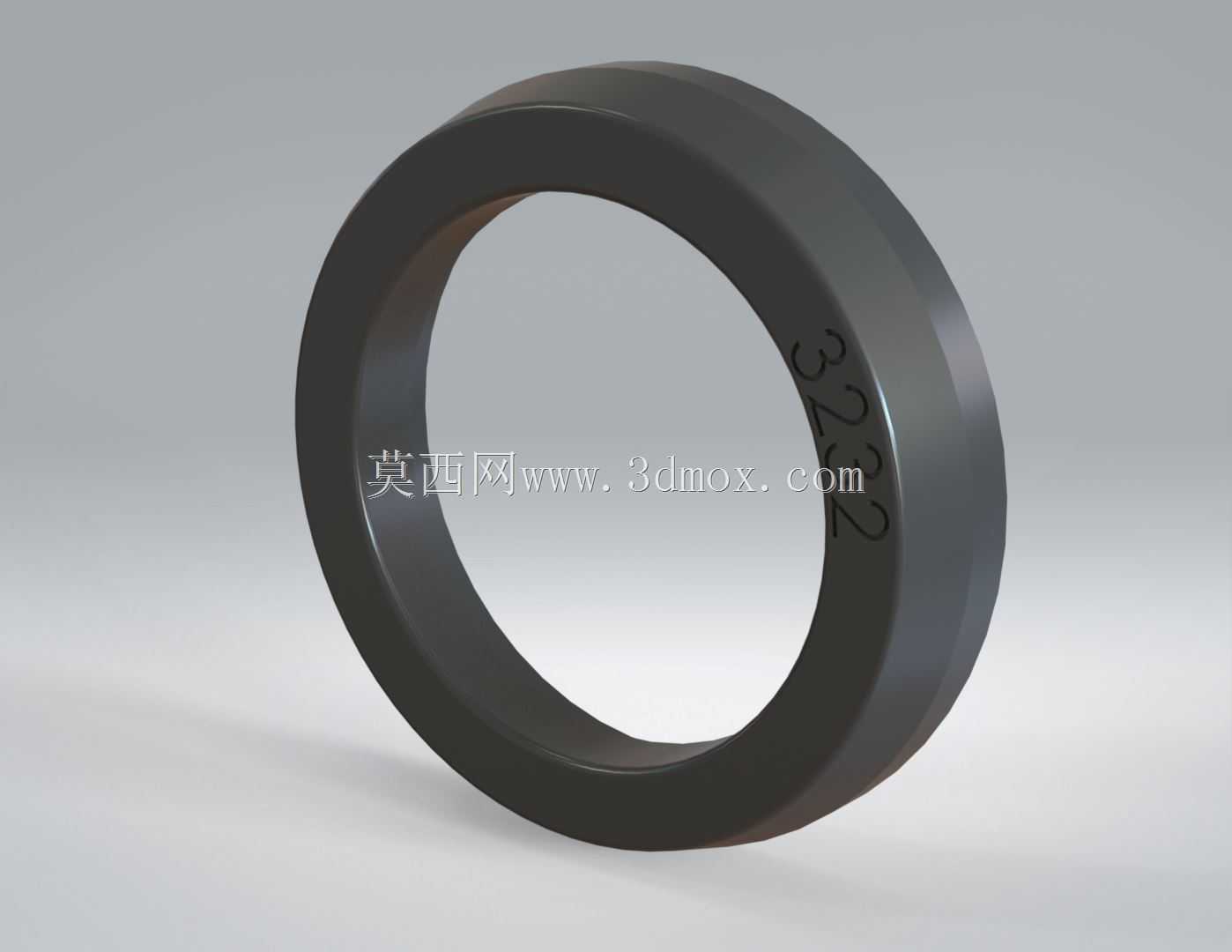

　　衬套的外圈采用过盈配合压入控制臂的衬套安装孔，内圈通过螺栓与车身副车架刚性连接，因此内外圈的同轴度公差需要控制在0.1mm以内，避免压装后出现内孔偏斜导致螺栓装配应力过大。聚氨酯材质的选型是这款衬套的核心设计点，相比传统天然橡胶材质，聚氨酯的邵氏硬度可以根据调校需求在更宽区间调整，动态刚度随使用里程的衰减率比橡胶低40%以上，同时耐油、耐泥沙侵蚀的表现更优，适合在复杂路况下长期使用。外形上采用等截面环形结构，侧壁厚度经过多轮动力学仿真优化，在保证径向足够支撑刚度的同时，轴向预留了合适的变形余量，能够吸收悬架跳动时的小幅窜动。建模过程中完整还原了衬套的实体结构，包括外圈的压装导向倒角、侧壁上的型号标识刻印、内圈的安装定位面，

　　所有尺寸都参考实车安装位的边界参数设定，压装过盈量、内孔配合公差都符合汽车底盘零部件的通用设计规范，既可以用于底盘调校阶段的悬架运动学仿真分析，也能作为改装配件开发的结构参考，帮助设计人员快速验证衬套刚度匹配、安装干涉等实际工程问题，减少实物样件的反复试制周期。
