聚氨酯材质GM控制臂衬套结构设计

　　这款衬套是汽车悬架系统控制臂与副车架/车身连接位置的核心弹性连接件，日常行驶过程中，车轮传递上来的细碎振动、过坎时的冲击载荷，都会先经过这个衬套完成第一级缓冲过滤，避免刚性连接把冲击直接传递到车身，同时还能精准约束控制臂的运动轨迹，保证车轮定位参数在悬架跳动过程中始终处于设计公差范围内，避免出现跑偏、轮胎偏磨这类常见的底盘故障。和传统橡胶衬套相比，这款采用聚氨酯材质的衬套在抗蠕变性能上有明显优势，长期承受交变载荷不会出现过早的橡胶老化开裂、刚度衰减问题，既能保留足够的滤震能力，又能在激烈驾驶时减少控制臂的多余位移，提升转向响应的精准度，不管是家用车的底盘整备升级，还是定制改装车型的悬架匹配，都能适配对应的使用需求。从结构设计来看，

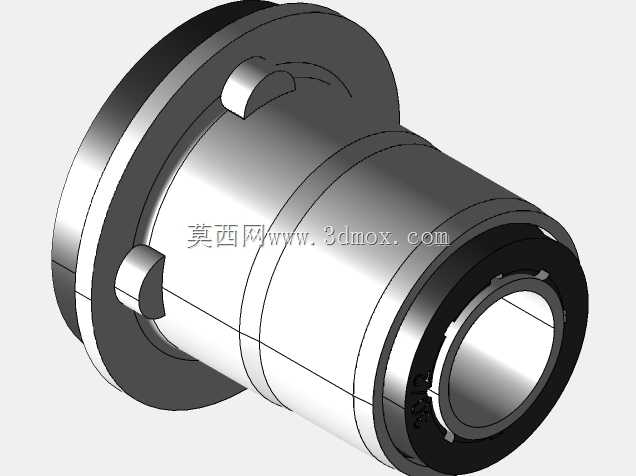

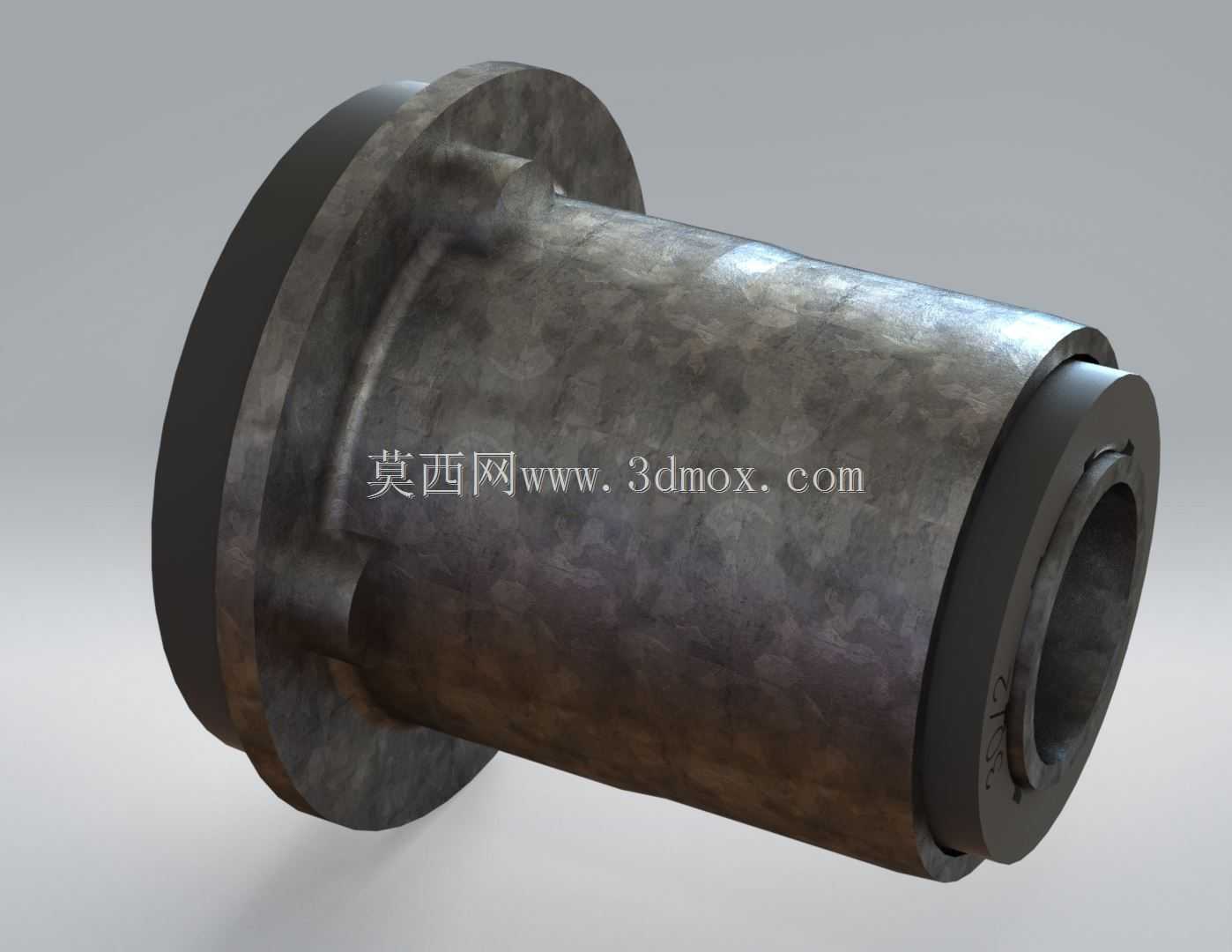

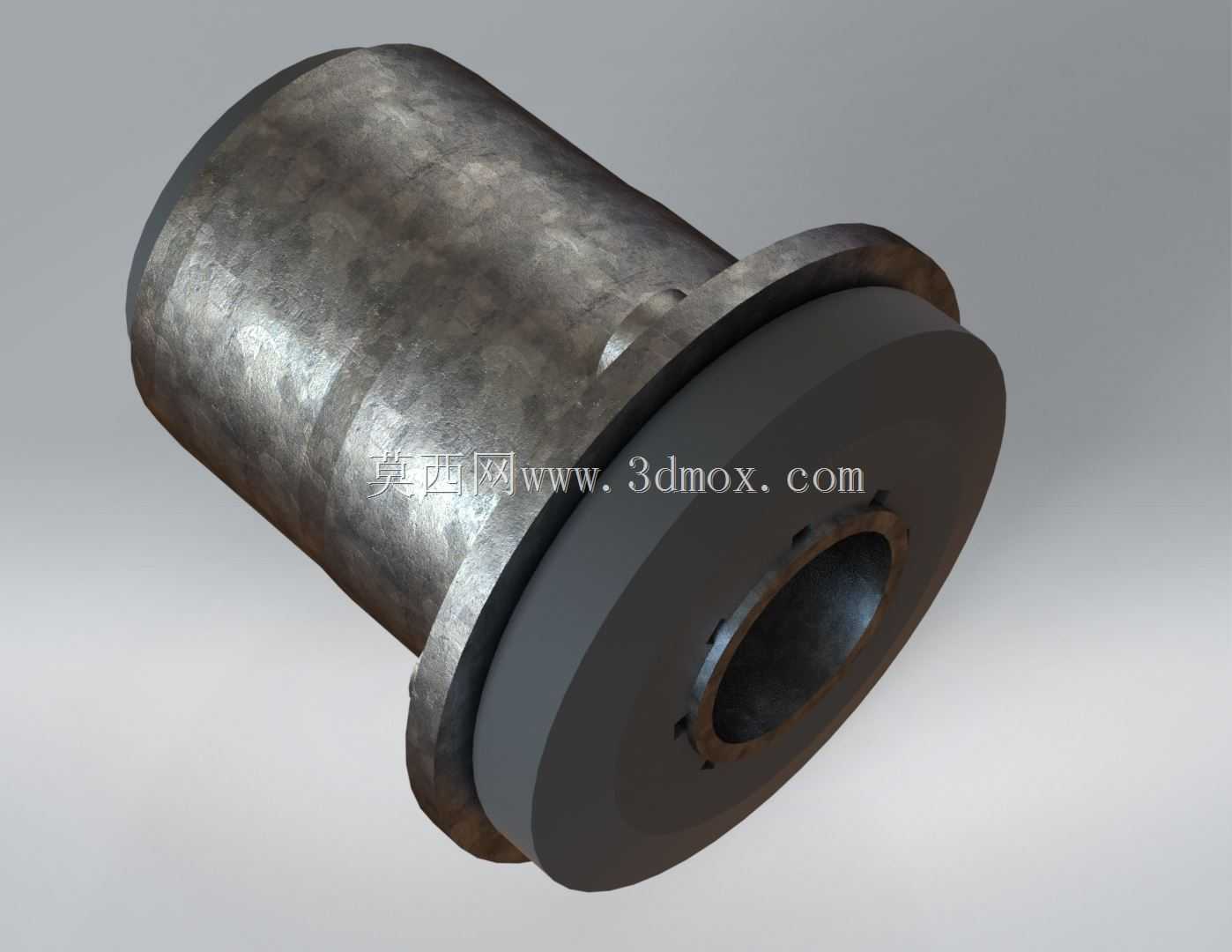

　　衬套采用带法兰边的阶梯轴套构型，法兰端靠端面贴合控制臂安装座的限位面，承担轴向的定位作用，避免衬套在安装孔内出现轴向窜动，主体圆柱段和控制臂的安装孔采用过盈配合，压装后能保证衬套外圈和安装座完全贴合，不会出现相对转动导致的异响磨损；内圈的通孔用于穿过连接螺栓，和车身/副车架的安装支座铰接，内圈两端的限位凸台能在螺栓打紧后，避免衬套被过度压缩导致刚度异常。建模过程中需要重点关注几个安装边界尺寸：法兰边的外径要比安装孔直径大出足够的限位余量，避免压装时法兰被压入安装孔失去定位作用；主体圆柱段的外径公差要匹配控制臂安装孔的加工公差，过盈量太小容易出现衬套松旷异响，过盈量太大则会导致压装难度提升，甚至压装过程中出现衬套聚氨酯层开裂；

　　内孔直径要匹配对应规格的连接螺栓，保证螺栓穿过时不会有过大的旷量，同时螺栓打紧后内圈金属嵌件（如果有）能均匀承受压紧力，不会出现偏载。另外衬套外表面的局部凸起结构是为了压装时起到导向和周向防转的作用，避免车辆长期行驶过程中衬套外圈和安装座之间出现相对转动，导致减震性能失效。在实际底盘调校匹配时，还可以通过调整聚氨酯材料的邵氏硬度，来匹配不同车型的悬架刚度需求：偏向舒适取向的车型可以选择硬度稍低的材质，提升滤震表现；偏向操控取向的车型可以选择硬度稍高的材质，减少悬架形变带来的响应延迟。这类衬套的建模需要还原所有的安装配合特征，不能只做简化的圆柱套结构，否则后续做装配仿真、运动干涉检查时会出现尺寸偏差，导致实际生产出来的零件无法顺利装配。
