吹瓶机挤出料温检测传感器安装支架

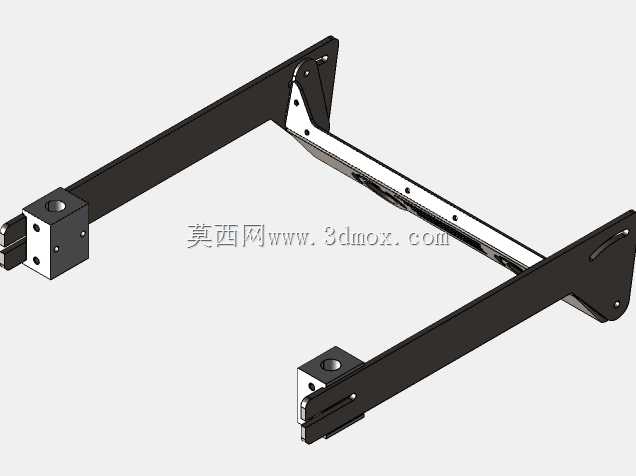

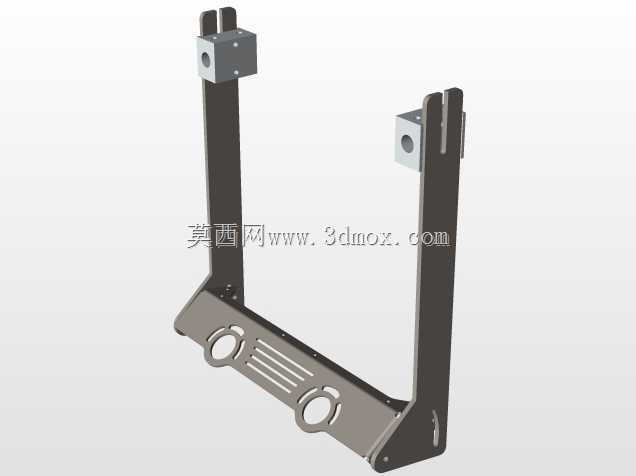

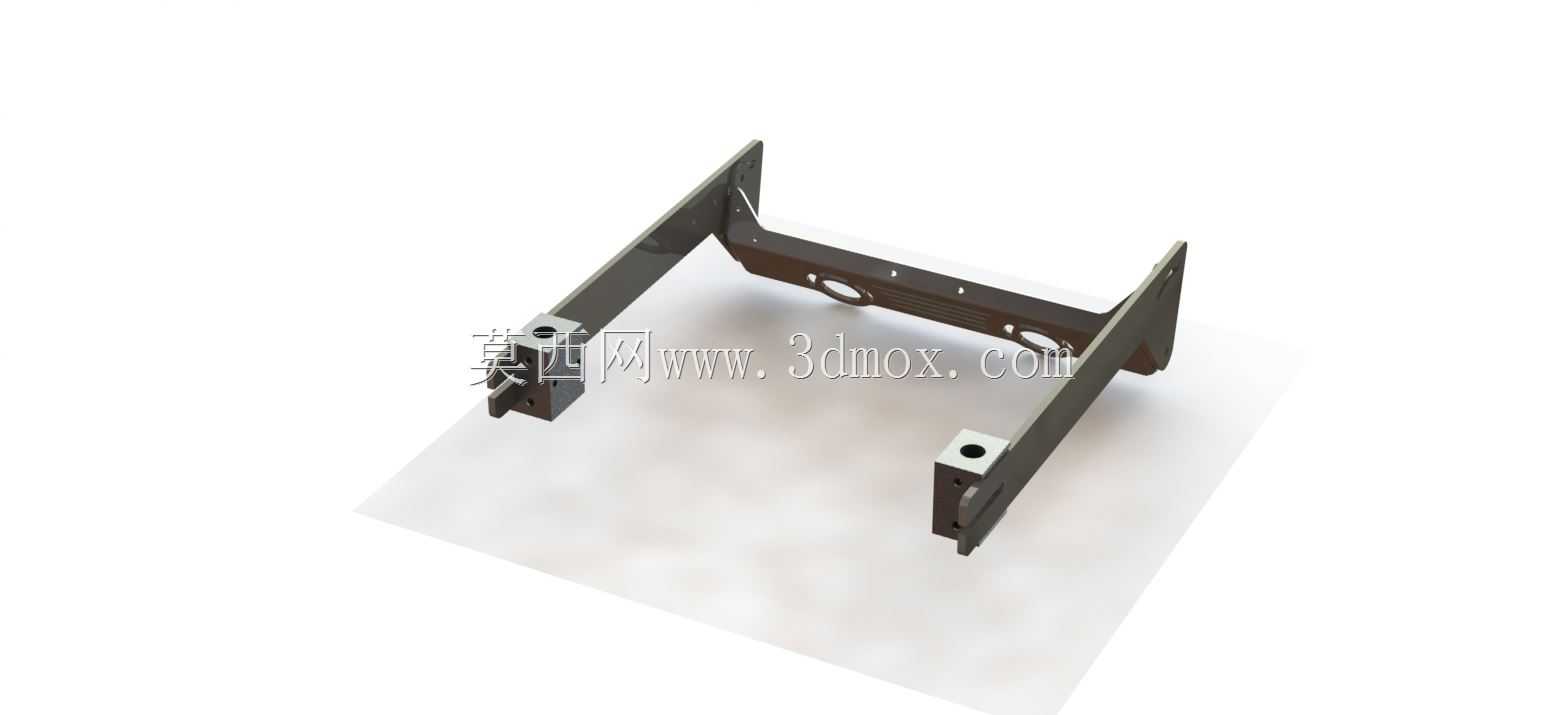

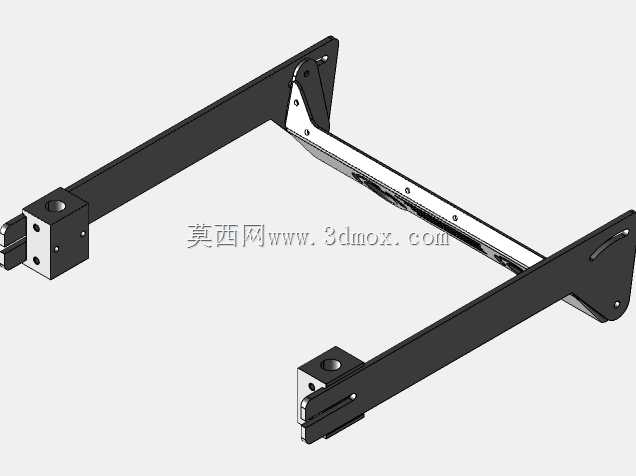

　　在吹塑生产线的挤出工段，料温稳定性直接决定型坯成型质量，温度偏差超过阈值会引发型坯垂伸不均、吹塑成品壁厚差超标、局部应力集中等一系列缺陷，这款支架正是为TW2000系列接触式料温传感器配套的安装承载构件，解决传感器在挤出机模头附近的精准定位问题。从结构设计来看，整体采用双侧折弯立板搭配横向连接梁的框架式构型，没有冗余的装饰结构，完全围绕安装可靠性与调试便利性展开。两侧立板下端预留的带衬套安装孔，是用来将整个支架固定在挤出机模头旁的设备机架上，孔位做了长圆槽设计，安装时可以根据传感器探头的对准需求，在水平方向微调15mm的位移量，避免机架加工孔位偏差导致探头无法对准料流检测点。横向连接梁上的多组预留孔位，除了核心的传感器安装孔外，

　　还预留了走线固定孔与辅助检测元件的扩展安装位，现场调试时如果需要加装料流触发开关或者温度补偿探头，不需要额外钻孔改造支架，直接利用预留孔位即可完成加装。立板与横向梁的连接采用折边咬合加定位焊的工艺处理，相比单纯的平板拼接结构，抗振动性能提升明显，毕竟挤出机运行时会存在持续的低频振动，普通平板焊接支架在长期运行后容易出现焊缝开裂、传感器移位的问题，这种折边咬合结构能分散焊缝承受的振动载荷，延长支架的无故障使用周期。安装边界方面，支架整体跨距控制在220mm，高度140mm，安装后传感器探头的伸出长度可以通过支架上的锁紧螺母调节，调节范围0-30mm，确保探头能稳定接触到挤出的熔融料流，同时不会因为伸入过长被料流冲刷变形。

　　设计时还特意在支架对应传感器走线的位置做了圆角翻边处理，避免传感器的耐高温线缆被钣金锐边割破绝缘层，引发信号干扰或者短路故障。在实际生产线应用中，这款支架不需要对原有挤出机设备做大规模改造，只需要利用机架上现有的螺栓点位就能完成固定，安装耗时不超过20分钟，调试时松开两侧立板的固定螺栓就能调整支架的前后俯仰角度，让传感器探头始终垂直对准料流中心位置，保证温度检测数据的准确性，避免因为检测偏差导致的吹瓶成品报废问题。
