无主轴Ruslyn绳轮组件结构设计

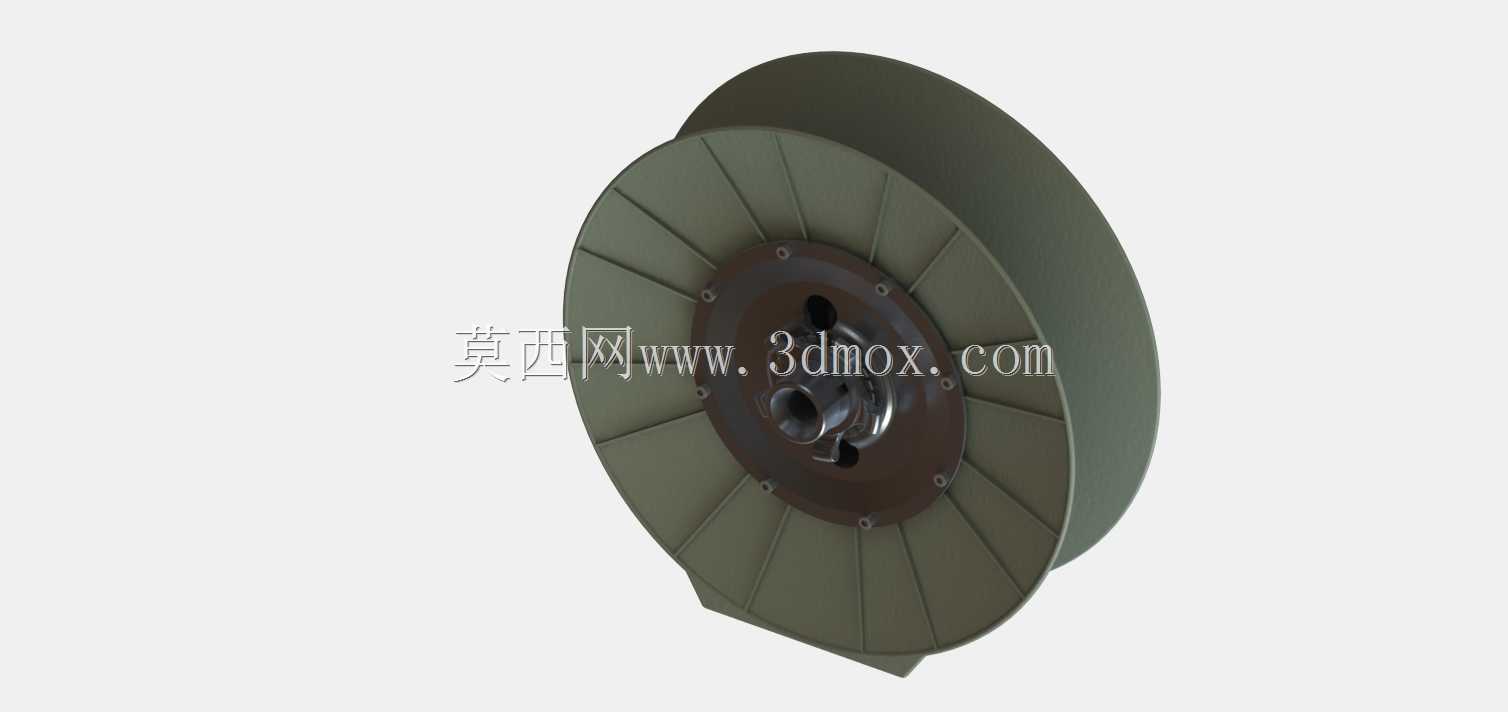

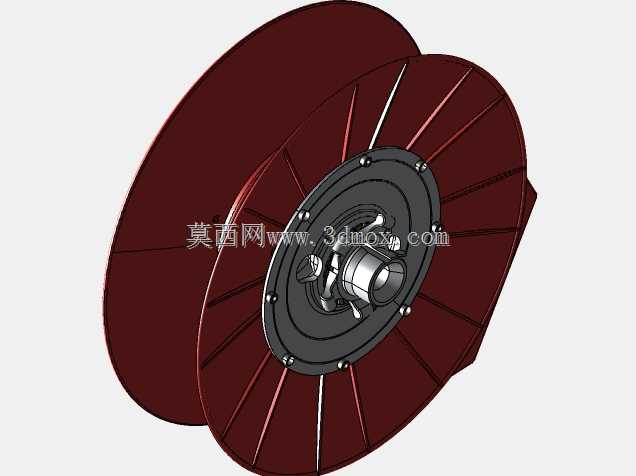

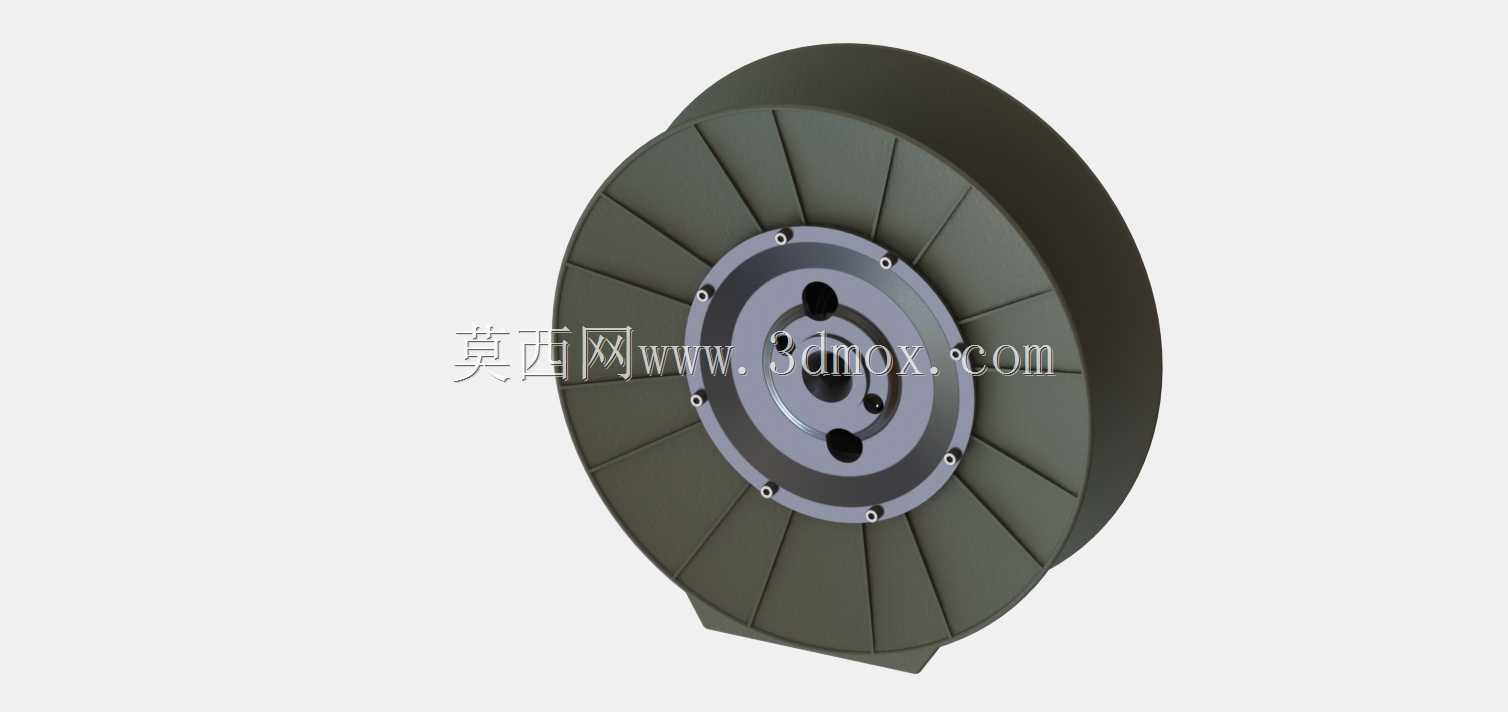

　　该绳轮组件主要应用于线缆收放、线材牵引类设备的传动环节，常见于绕线加工、线缆输送、张力控制工位，承担线材导向、缠绕承载、扭矩传递的核心作用，区别于带主轴的一体式绳轮结构，无主轴的分体式设计可适配不同规格的定制主轴安装需求，适配多类设备的机架安装位，降低整机传动部分的备件替换成本。从结构设计逻辑来看，轮体采用幅板式支撑结构，外圈设置均匀分布的径向辐条，在保证轮体整体刚性的前提下大幅降低自身重量，减少转动惯量对传动启停响应速度的影响，轮缘部分做了等宽的圆弧过渡处理，避免线材缠绕过程中出现硬边割线、卡滞的问题，适配不同线径的柔性线材缠绕作业。中心安装法兰采用多螺栓孔均布设计，安装孔位围绕中心回转中心做等角度排布，

　　保证装配后轮体的动平衡精度，减少高速转动过程中的径向跳动，中心的阶梯孔结构可适配不同轴径的主轴穿装，端面的定位止口可保证轮体与主轴安装座的同轴度，避免装配后出现偏摆导致的线材缠绕不均、张力波动问题。安装边界方面，轮体外缘直径适配常规绕线工位的缠绕行程要求，轮体轴向厚度可满足多股线材并排缠绕的容线需求，安装法兰的螺栓孔分布圆直径符合通用传动座的安装尺寸规范，无需额外加工转接板即可直接适配常规的轴承座安装位，轮体背面的减重槽设计既减少了材料用量，也为安装端的紧固件预留了足够的操作空间，装配时可直接从轮体侧方完成螺栓紧固，无需额外拆解周边防护结构。实际使用过程中，该无主轴绳轮组件可根据作业场景搭配不同类型的轴承、主轴使用，

　　既可以用于固定速比的定张力绕线工位，也可搭配张力传感器实现动态张力调节的绕线作业，轮体的辐条结构在转动过程中可带动周边空气流动，对长时间运行的轮体与线材接触部位起到一定的散热作用，避免高速缠绕过程中线材与轮面摩擦升温导致的线材表层损伤。设计过程中针对轮体的受力分布做了针对性优化，辐条与轮缘、中心法兰的连接位置均做了圆角过渡，避免应力集中导致的轮体开裂问题，所有安装孔位均做了倒角处理，既方便装配时的螺栓导入，也可去除孔边的加工毛刺，避免装配过程中划伤操作人员或线材表面。
